Рычаг тяга (ход) — HITACHI EX30UR

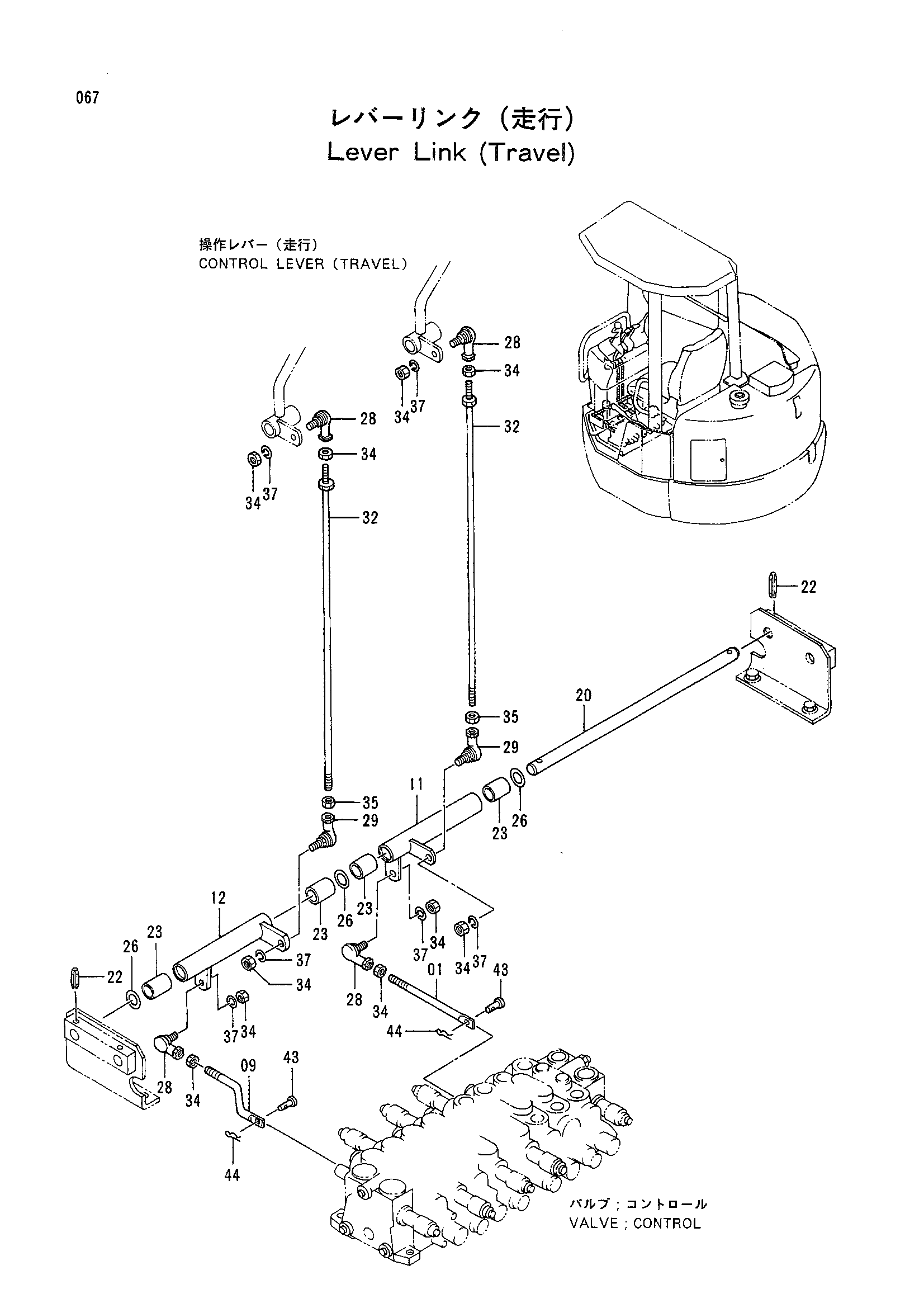

Заводская схема «Рычаг тяга (ход)» для HITACHI EX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4292307 | Шток | 1 |
| 09 | 4292306 | Шток | 1 |
| 11 | 8052929 | Тяга | 1 |
| 12 | 8052928 | Тяга | 1 |
| 20 | 4292308 | Палец | 1 |
| 22 | 4508560 | Пружинный штифт | 2 |
| 23 | 4280300 | Втулка | 4 |
| 26 | 4289754 | Регулировочная шайба 0.5 | 3 |
| 28 | 4287792 | Шарнир | 4 |
| 29 | 4287793 | Соединение шарик (левый) | 2 |
| 32 | 9738615 | Шток | 2 |
| 34 | M500807 | Гайка | 10 |
| 35 | M580008 | Гайка (левый) | 2 |
| 37 | A590908 | Пружинная шайба | 6 |
| 43 | 4279607 | Палец | 2 |
| 44 | 4022695 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
