Смещаемый стрела (1) — HITACHI EX30UR

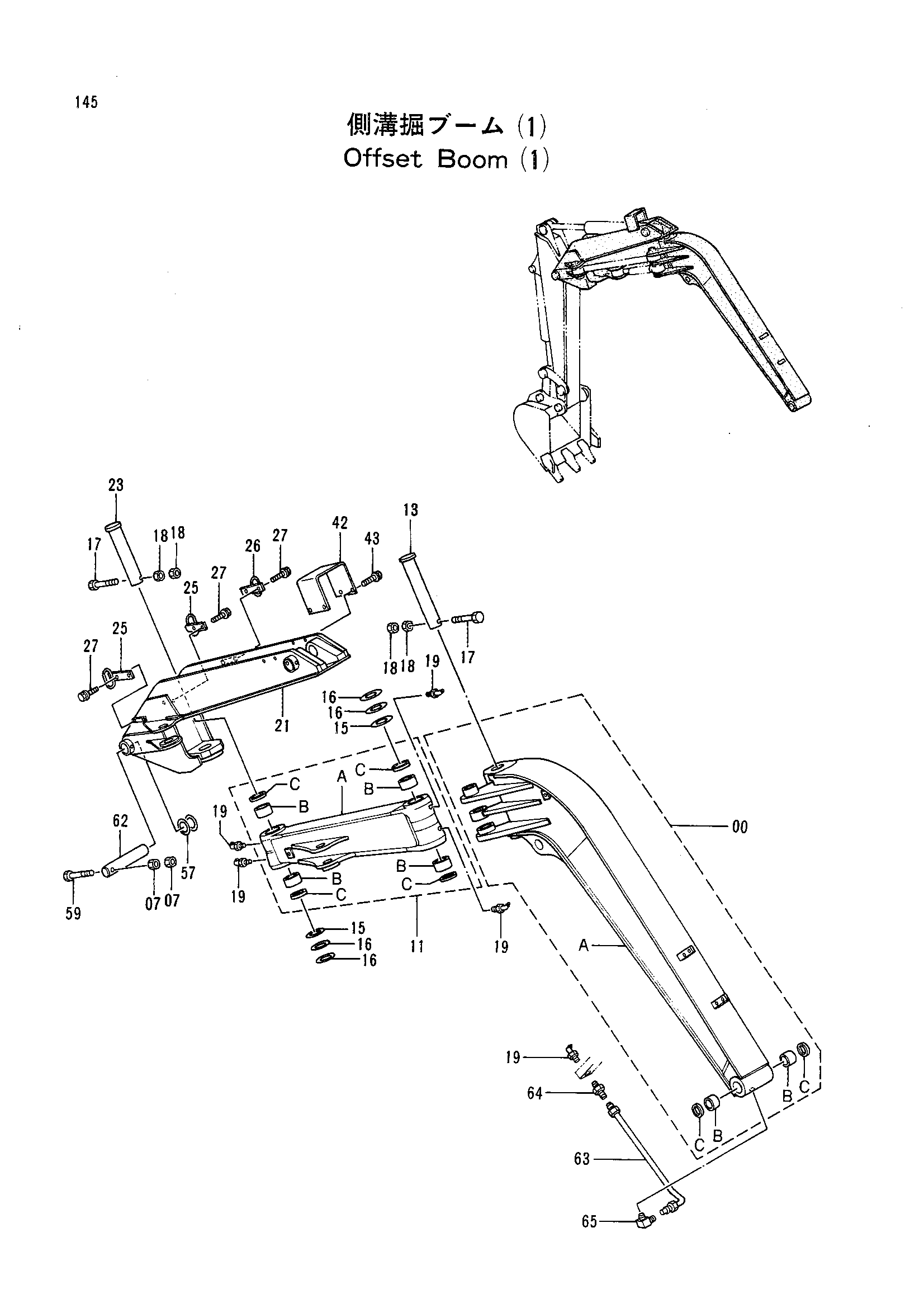

Заводская схема «Смещаемый стрела (1)» для HITACHI EX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8053081 | Стрела нижний в сборе | 1 |
| 00A | 5003448 | Стрела нижний | 1 |
| 00B | 4275534 | Втулка | 2 |
| 00C | 4279531 | Пылезащитное уплотнение | 2 |
| 07 | J950010 | Гайка | 2 |
| 11 | 8053082 | Стрела верхний в сборе | 1 |
| 11A | 6012314 | Стрела верхний | 1 |
| 11B | 4313469 | Втулка | 4 |
| 11C | 4117954 | Пылезащитное уплотнение | 4 |
| 13 | 3059673 | Палец | 1 |
| 15 | 4292227 | Регулировочная шайба 1.0 | 2 |
| 16 | 4292639 | Регулировочная шайба 2.0 | 4 |
| 17 | J901200 | Болт | 2 |
| 18 | J950012 | Гайка | 4 |
| 19 | J75581 | Пресс-маслёнка | 5 |
| 21 | 6012313 | Стойка гидроцилиндр. | 1 |
| 23 | 3059674 | Палец | 1 |
| 25 | 9739200 | Кронштейн | 2 |
| 26 | 9739295 | Кронштейн | 1 |
| 27 | J020820 | Болт с шайбой | 6 |
| 42 | 4299389 | Крышка | 1 |
| 43 | J020820 | Болт с шайбой | 4 |
| 57 | 4291272 | Регулировочная шайба 0.8 | 4 |
| 59 | 4277602 | Болт | 1 |
| 62 | 4291551 | Палец | 1 |
| 63 | 4313828 | Трубка | 1 |
| 64 | 4130168 | Штуцер трубки | 1 |
| 65 | 4130174 | Штуцер трубки | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
