Гидрораспределитель (4/4) — HITACHI EX30UR

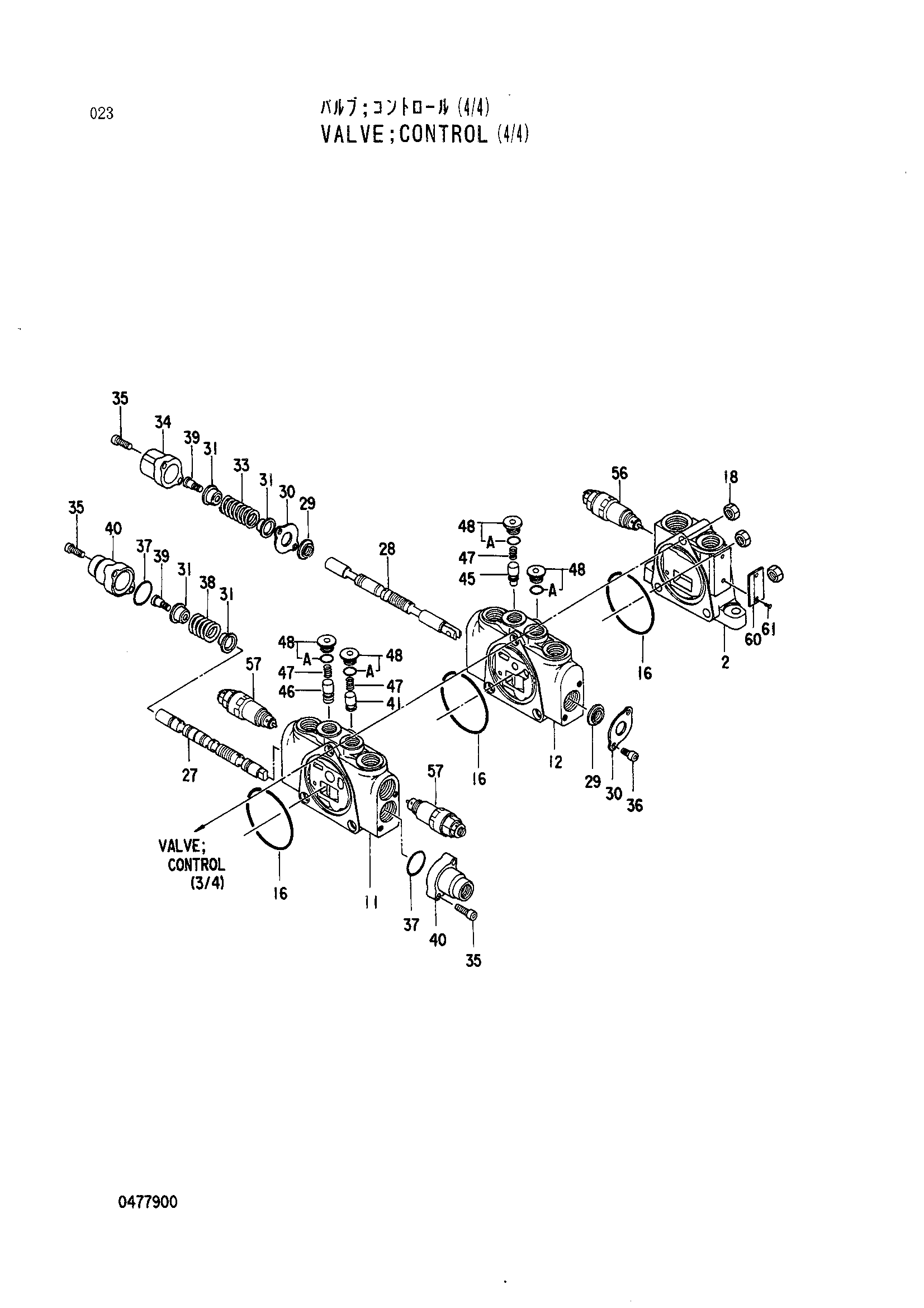

Заводская схема «Гидрораспределитель (4/4)» для HITACHI EX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4287557 | Гидрораспределитель (4/4) | 1 | |
| 16 | 0408205 | Уплотнительное кольцо | 3 |
| 18 | 0432902 | Гайка | 3 |
| 27 | 0477901 | Золотник | 1 |
| 28 | 0477902 | Золотник | 1 |
| 29 | 0432906 | Масляное уплотнение | 2 |
| 30 | 0432907 | Пластина | 2 |
| 31 | 0432908 | Седло пружины | 4 |
| 33 | 0432909 | Пружина | 1 |
| 34 | 0432910 | Колпачок | 1 |
| 35 | 0432911 | Болт с внутренним шестигранником | 6 |
| 36 | 0209423 | Болт с внутренним шестигранником | 2 |
| 37 | 0432912 | Уплотнительное кольцо | 2 |
| 38 | 0432913 | Пружина | 1 |
| 39 | 0432914 | Болт | 2 |
| 40 | 0432915 | Колпачок | 2 |
| 41 | 0432916 | Обратный клапан | 1 |
| 45 | 0433202 | Обратный клапан | 1 |
| 46 | 0477903 | Обратный клапан | 1 |
| 47 | 0432917 | Пружина | 3 |
| 48 | 0432918 | Пробка | 4 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 56 | 0477604 | Предохранительный клапан | 1 |
| 57 | 0477704 | Клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
