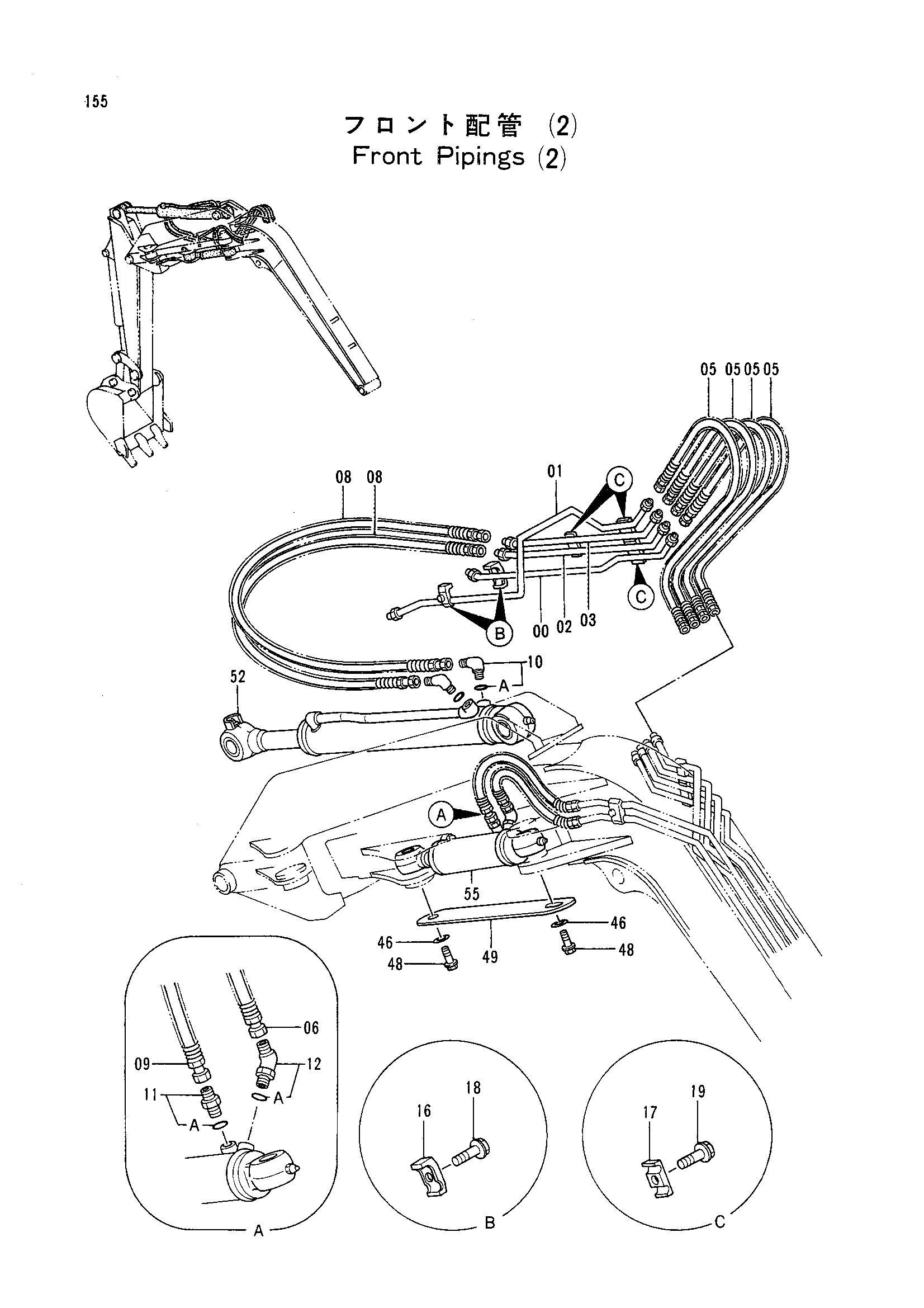

Передний трубопроводы (2) — HITACHI EX30UR
Заводская схема «Передний трубопроводы (2)» для HITACHI EX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8053240 | Трубка | 1 |
| 01 | 8053241 | Трубка | 1 |
| 02 | 8053242 | Трубка | 1 |
| 03 | 8053243 | Трубка | 1 |
| 05 | 4301065 | Шланг | 4 |
| 06 | 4301066 | Шланг | 1 |
| 08 | 4295826 | Шланг | 2 |
| 09 | 4313467 | Шланг | 1 |
| 10 | 4154671 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4200466 | Адаптер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4190244 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4138227 | Хомут трубки | 2 |
| 17 | 4275545 | Хомут трубки | 3 |
| 18 | J020835 | Болт с шайбой | 2 |
| 19 | J020840 | Болт с шайбой | 3 |
| 46 | 4292184 | Шайба | 2 |
| 48 | J011230 | Болт с шайбой | 2 |
| 49 | 3061334 | Ограничитель | 1 |
| 52 | 4297032 | Гидроцилиндр рукояти | 1 |
| 55 | 4303602 | Гидроцилиндр. смещаемый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
