Гидроцилиндр ковша — HITACHI EX30UR

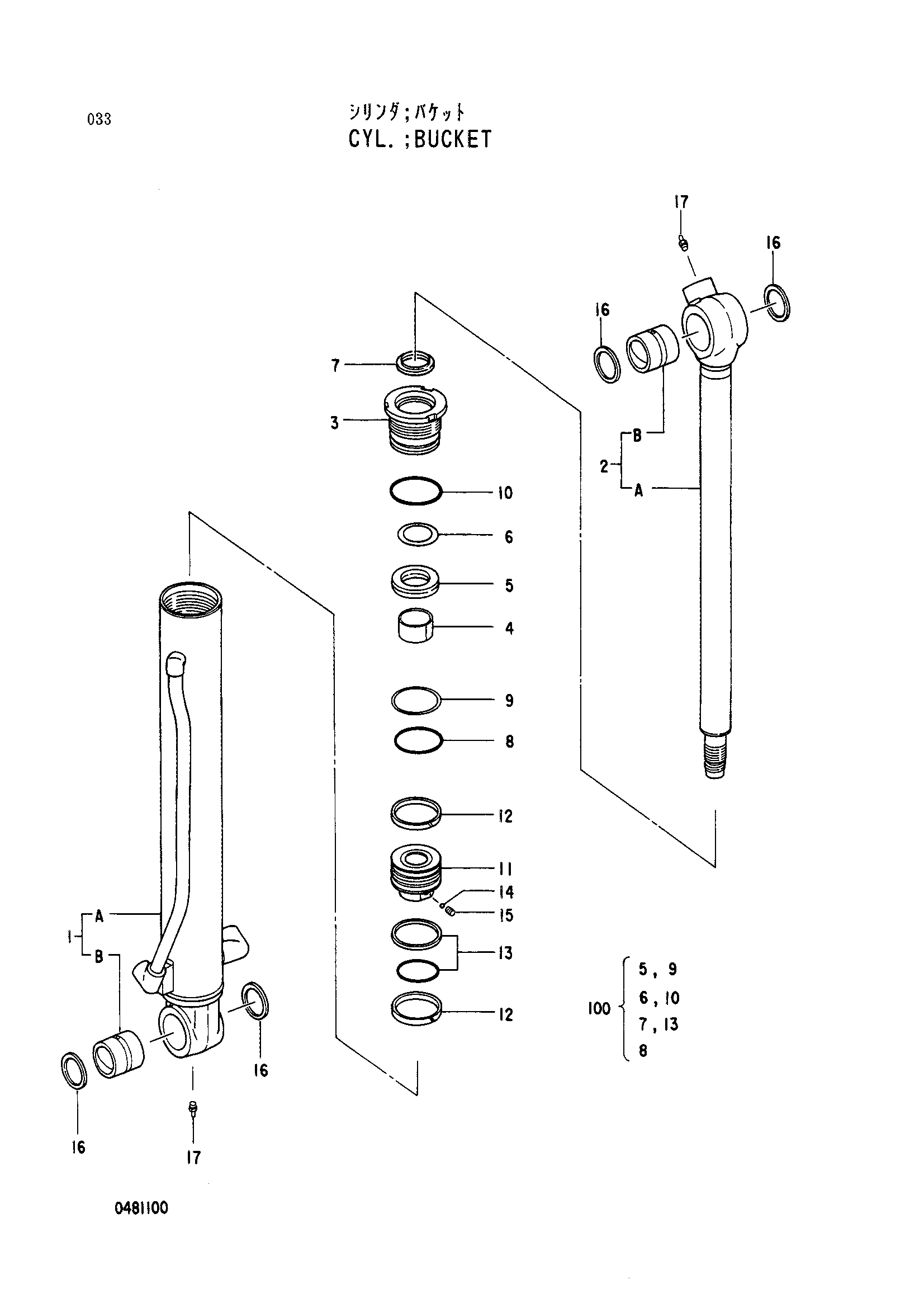

Заводская схема «Гидроцилиндр ковша» для HITACHI EX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4297033 | Гидроцилиндр ковша | 1 | |
| 1 | 4305791 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0481101 | Втулка пальца | 1 |
| 2 | 4305805 | Шток поршня в сборе | 1 |
| 2B | 0481101 | Втулка пальца | 1 |
| 3 | 0481102 | Головка гидроцилиндра | 1 |
| 4 | 0481103 | Втулка | 1 |
| 5 | 0481104 | U-образная манжета | 1 |
| 6 | 0481105 | Опорное кольцо | 1 |
| 7 | 0481106 | Грязесъёмное кольцо | 1 |
| 8 | 0430809 | Уплотнительное кольцо | 1 |
| 9 | 0481107 | Опорное кольцо | 1 |
| 10 | 0430903 | Уплотнительное кольцо | 1 |
| 11 | 0481108 | Поршень | 1 |
| 12 | 0481109 | Направляющее кольцо | 2 |
| 13 | 0430906 | Кольцо уплотнение в сборе | 1 |
| 14 | 0429917 | Стальной шарик | 1 |
| 15 | 0479012 | Установочный винт | 1 |
| 16 | 0481110 | Пылезащитное уплотнение | 4 |
| 17 | 0429920 | Пресс-маслёнка | 2 |
| 100 | 4305778 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
