Каталог запчастей HITACHI
Система впрыска топлива — HITACHI EX30UR

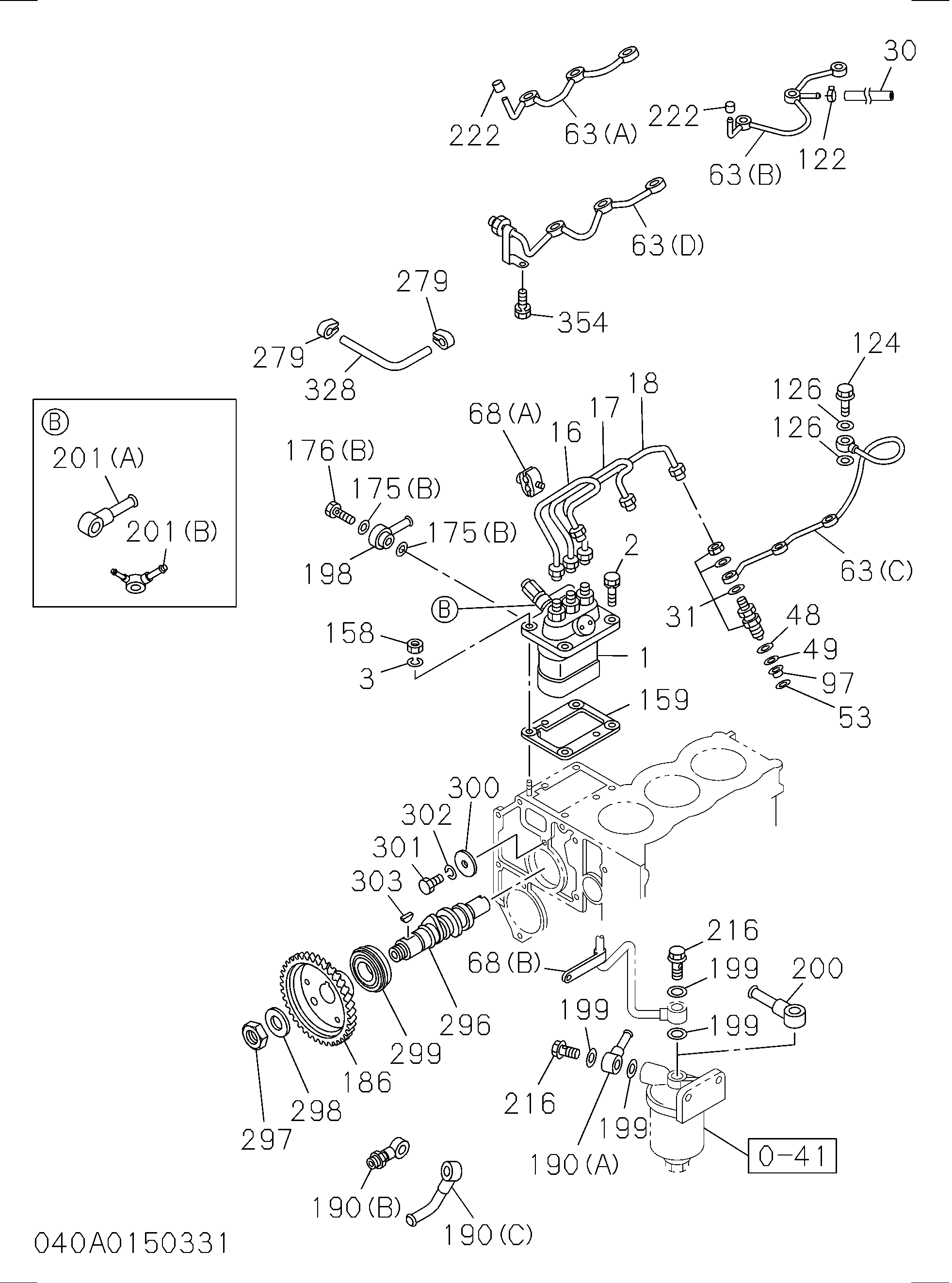

Заводская схема «Система впрыска топлива» для HITACHI EX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 8970103871 | Насос в сборе впрыск | 1 |
| 2 | 0500408250 | Болт впрыск насос | 3 |
| 3 | 9091505080 | Шайба LK, впрыск насос | 1 |
| 16 | 5154119030 | Трубка впрыск NO.1 | 1 |
| 17 | 5154119040 | Трубка впрыск NO.2 | 1 |
| 18 | 5154119050 | Трубка впрыск NO.3 | 1 |
| 30 | 0012041300 | Шланг резиновый, топливный леак | 1 |
| 31 | 8941169342 | Форсунка в сборе впрыск | 3 |
| 33 | 8941305320 | Форсунка впрыск | 3 |
| 35 | 8944802170 | Гайка форсунка RET, форсунка держатель | 3 |
| 36 | 8941049930 | Прокладка обратный трубка, форсунка держатель | 6 |
| 43 | 8941289630 | Сиденье форсунка пружина, форсунка держатель | 3 |
| 44 | 8941289640 | Пружина форсунка, форсунка держатель | 3 |
| 47 | 8941290030 | Проставка форсунка пружина, форсунка держатель | 3 |
| 48 | 8942575920 | Шайба форсунка держатель | 3 |
| 49 | 8941060403 | Шайба корругатед, форсунка | 3 |
| 53 | 8942575930 | Шайба подогрев щиток | 3 |
| 63(D) | 8970310510 | Трубка топливный, форсунка леак OFF | 1 |
| 68(A) | 9154190721 | Зажим впрыск трубка | 2 |
| 97 | 8941060551 | Форсунка подогрев щиток | 3 |
| 122 | 5097070051 | Зажим леак OFF трубка | 2 |
| 140 | 8941769620 | Регулировочная шайба форсунка пружина, форсунка держатель | 0 |
| 140 | 8941769630 | Регулировочная шайба форсунка пружина, форсунка держатель | 0 |
| 140 | 8941769640 | Регулировочная шайба форсунка пружина, форсунка держатель | 0 |
| 140 | 8941769650 | Регулировочная шайба форсунка пружина, форсунка держатель | 0 |
| 140 | 8941769660 | Регулировочная шайба форсунка пружина, форсунка держатель | 0 |
| 140 | 8941769670 | Регулировочная шайба форсунка пружина, форсунка держатель | 0 |
| 140 | 8941769680 | Регулировочная шайба форсунка пружина, форсунка держатель | 0 |
| 140 | 8941769690 | Регулировочная шайба форсунка пружина, форсунка держатель | 0 |
| 140 | 8941769700 | Регулировочная шайба форсунка пружина, форсунка держатель | 0 |
| 140 | 8941769710 | Регулировочная шайба форсунка пружина, форсунка держатель | 0 |
| 147 | 8941290060 | Гайка обратный разъём, форсунка держатель | 3 |
| 158 | 9091105080 | Гайка впрыск насос | 1 |
| 159 | 5156191630 | Регулировочная шайба впрыск насос | 0 |
| 159 | 5156191640 | Регулировочная шайба впрыск насос | 0 |
| 159 | 5156191650 | Регулировочная шайба впрыск насос | 0 |
| 159 | 5156191660 | Регулировочная шайба впрыск насос | 0 |
| 159 | 5156191670 | Регулировочная шайба впрыск насос | 0 |
| 159 | 5156191680 | Регулировочная шайба впрыск насос | 0 |
| 159 | 5156191690 | Регулировочная шайба впрыск насос | 0 |
| 159 | 8941304340 | Регулировочная шайба впрыск насос | 0 |
| 159 | 8941304350 | Регулировочная шайба впрыск насос | 0 |
| 159 | 8941304360 | Регулировочная шайба впрыск насос | 0 |
| 159 | 8941304370 | Регулировочная шайба впрыск насос | 0 |
| 175(B) | 1096300820 | Прокладка проушина болт, выпускной, топливоподкачивающий насос | 2 |
| 176(B) | 8970310760 | Болт проушина, , подающий насос | 1 |
| 186 | 5125241083 | Шестерня впрыск насос | 1 |
| 198 | 8970310750 | Трубка топливный, топливный насос | 1 |
| 201(A) | 5154117960 | Трубка топливный IN | 1 |
| 222 | 8944739670 | Колпачок трубка | 1 |
| 296 | 8943657730 | Камсхафт впрыск насос | 1 |
| 297 | 5094000530 | Гайка шестерня, впрыск насос | 1 |
| 298 | 9098519150 | Шайба PL, впрыск насос шестерня | 1 |
| 299 | 5098000820 | Подшипник камсхафт | 1 |
| 300 | 5095031260 | Пластина ограничитель, подшипник | 1 |
| 301 | 0208008160 | Болт пластина | 1 |
| 302 | 9091505080 | Шайба LK, пластина | 1 |
| 303 | 9080555190 | Шпонка камсхафт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
