Кабина (6) — HITACHI EX30UR

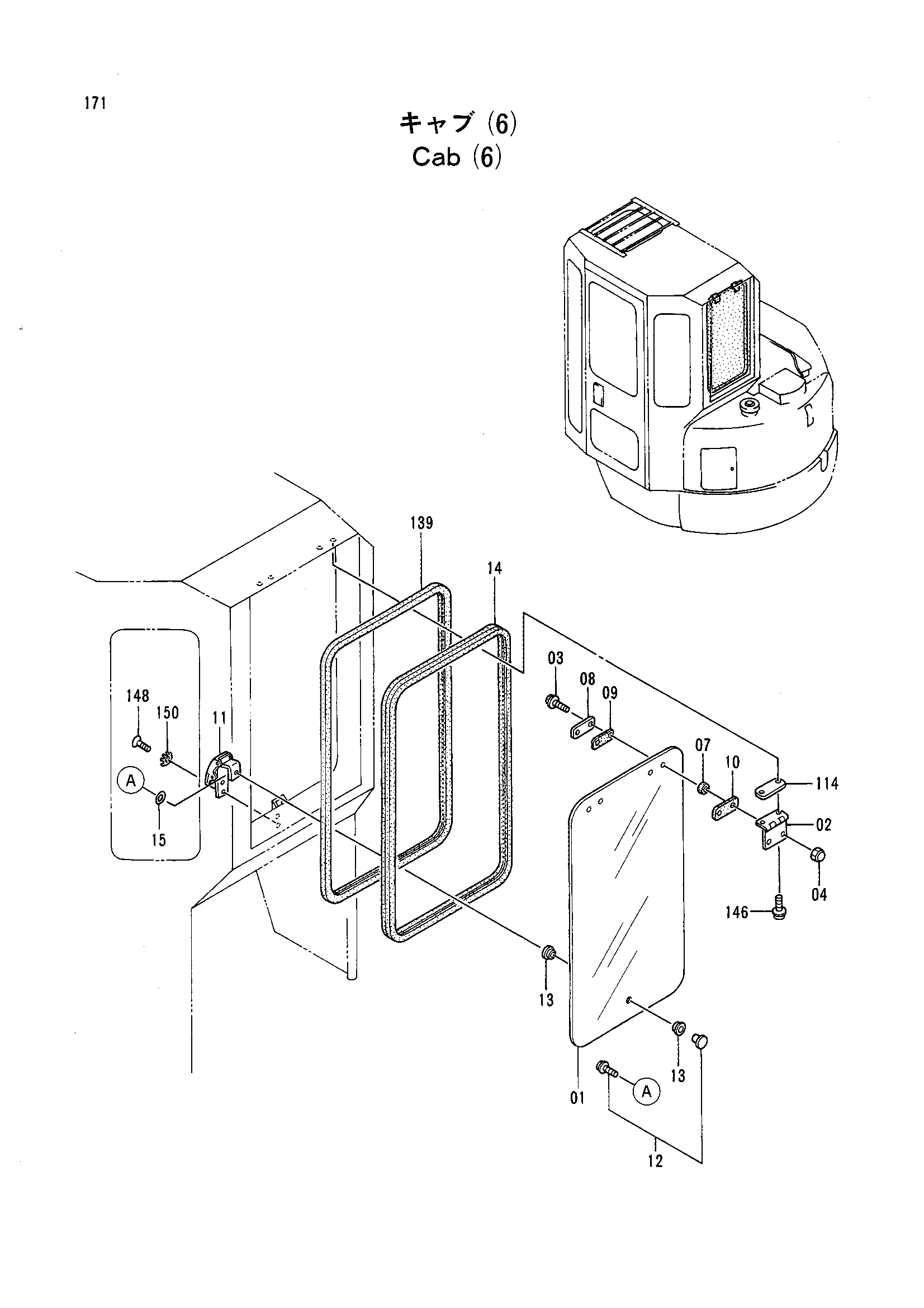

Заводская схема «Кабина (6)» для HITACHI EX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-15 | 4324655 | Окно задний в сборе | 1 |
| 01 | 4324716 | Стекло | 1 |
| 02 | 4261881 | Петля | 2 |
| 03 | 4328674 | Болт с шайбой | 4 |
| 04 | 4324717 | Гайка | 4 |
| 07 | 4243851 | Втулка | 4 |
| 08 | 4243852 | Пластина | 2 |
| 09 | 4243853 | Манжета | 2 |
| 10 | 4243854 | Манжета | 2 |
| 11 | 4243855 | Замок | 1 |
| 12 | 4243856 | Винт в сборе | 1 |
| 13 | 4243857 | Манжета | 2 |
| 14 | 4324718 | Резиновая прокладка | 1 |
| 15 | A590106 | Плоская шайба | 1 |
| 114 | 4243852 | Пластина | 2 |
| 139 | 4324685 | Резиновая прокладка | 1 |
| 146 | 4328670 | Винт с шайбой | 4 |
| 148 | J660616 | Винт | 2 |
| 150 | 4243865 | Шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
