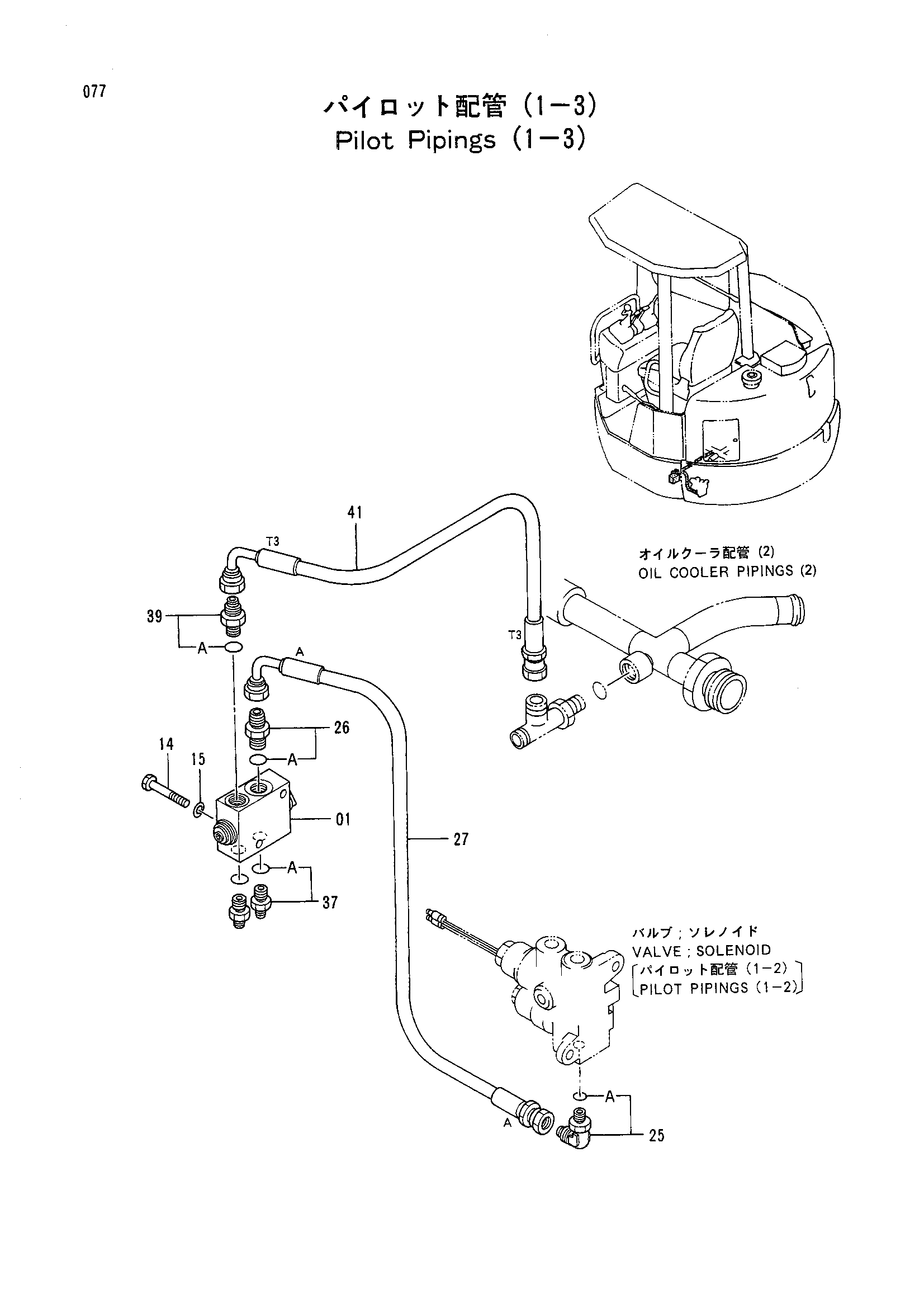

Пилотный трубопроводы (1-3) — HITACHI EX30UR
Заводская схема «Пилотный трубопроводы (1-3)» для HITACHI EX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4280276 | Запорный клапан | 1 |
| 14 | J900850 | Болт | 2 |
| 15 | A590908 | Пружинная шайба | 2 |
| 25 | 4154671 | Угловой штуцер | 1 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4200466 | Адаптер | 1 |
| 26A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4305363 | Шланг (A) | 1 |
| 37 | 4200465 | Адаптер | 2 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4200467 | Адаптер | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4309100 | Шланг (T3) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
