Рычаг управления (основной) — HITACHI EX30UR

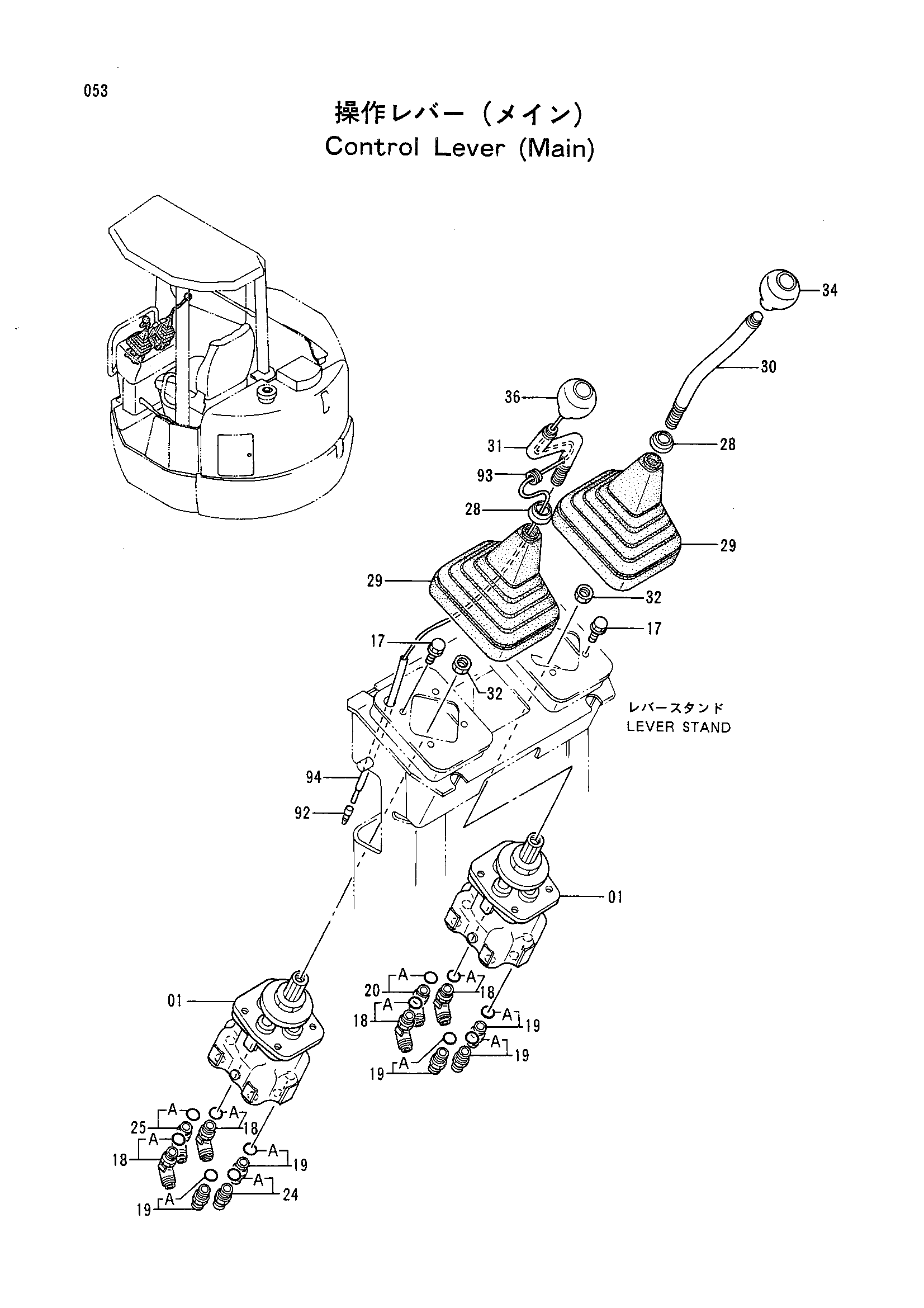

Заводская схема «Рычаг управления (основной)» для HITACHI EX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9108200 | Пилотный клапан | 2 |
| 17 | J010825 | Болт с шайбой | 8 |
| 18 | 4193826 | Угловой штуцер | 4 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4200465 | Адаптер | 5 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4200472 | Угловой штуцер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4200465 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4200472 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 28 | 4264107 | Уплотнение колпачок | 2 |
| 29 | 1017557 | Защитный чехол | 2 |
| 30 | 7025507 | Рычаг | 1 |
| 31 | 7025506 | Рычаг | 1 |
| 32 | J950014 | Гайка | 2 |
| 34 | 4117704 | Рукоятка | 1 |
| 36 | 4293820 | Рукоятка | 1 |
| 92 | 4313180 | Клемма | 2 |
| 93 | 487081 | Резиновая втулка | 1 |
| 94 | 4265541 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
