Топливные трубопроводы — HITACHI EX30UR

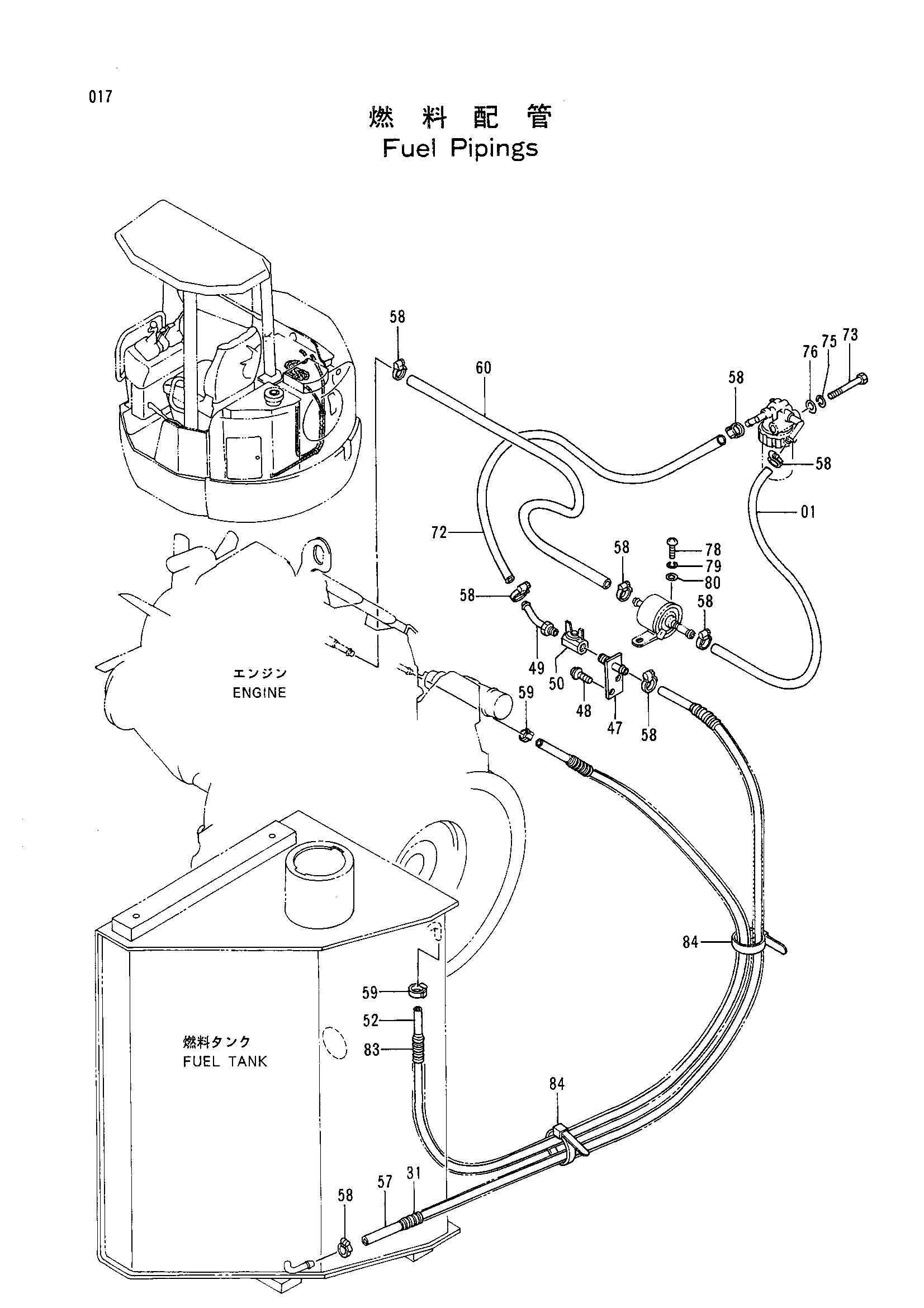

Заводская схема «Топливные трубопроводы» для HITACHI EX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4316134 | Топливный шланг | 1 |
| 31 | 4313056 | Трубка | 1 |
| 47 | 9739935 | Кронштейн | 1 |
| 48 | J020820 | Болт с шайбой | 2 |
| 49 | 9739247 | Разъём | 1 |
| 50 | 4216448 | Шаровой клапан | 1 |
| 52 | 4305113 | Шланг обратный | 1 |
| 52 | 4328553 | Топливный шланг | 1 |
| 57 | 4308296 | Топливный шланг | 1 |
| 58 | 4508575 | Хомут шланга | 8 |
| 58 | 4514700 | Зажим шланг | 8 |
| 59 | 4508575 | Хомут шланга | 2 |
| 60 | 4308295 | Топливный шланг | 1 |
| 72 | 4308306 | Топливный шланг | 1 |
| 73 | J900865 | Болт | 1 |
| 75 | A590908 | Пружинная шайба | 1 |
| 76 | A590108 | Плоская шайба | 1 |
| 78 | M430616 | Винт | 2 |
| 79 | A590906 | Пружинная шайба | 2 |
| 80 | A590106 | Плоская шайба | 2 |
| 83 | 4280503 | Трубка | 1 |
| 83 | 4328552 | Трубка | 1 |
| 84 | 4055311 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
