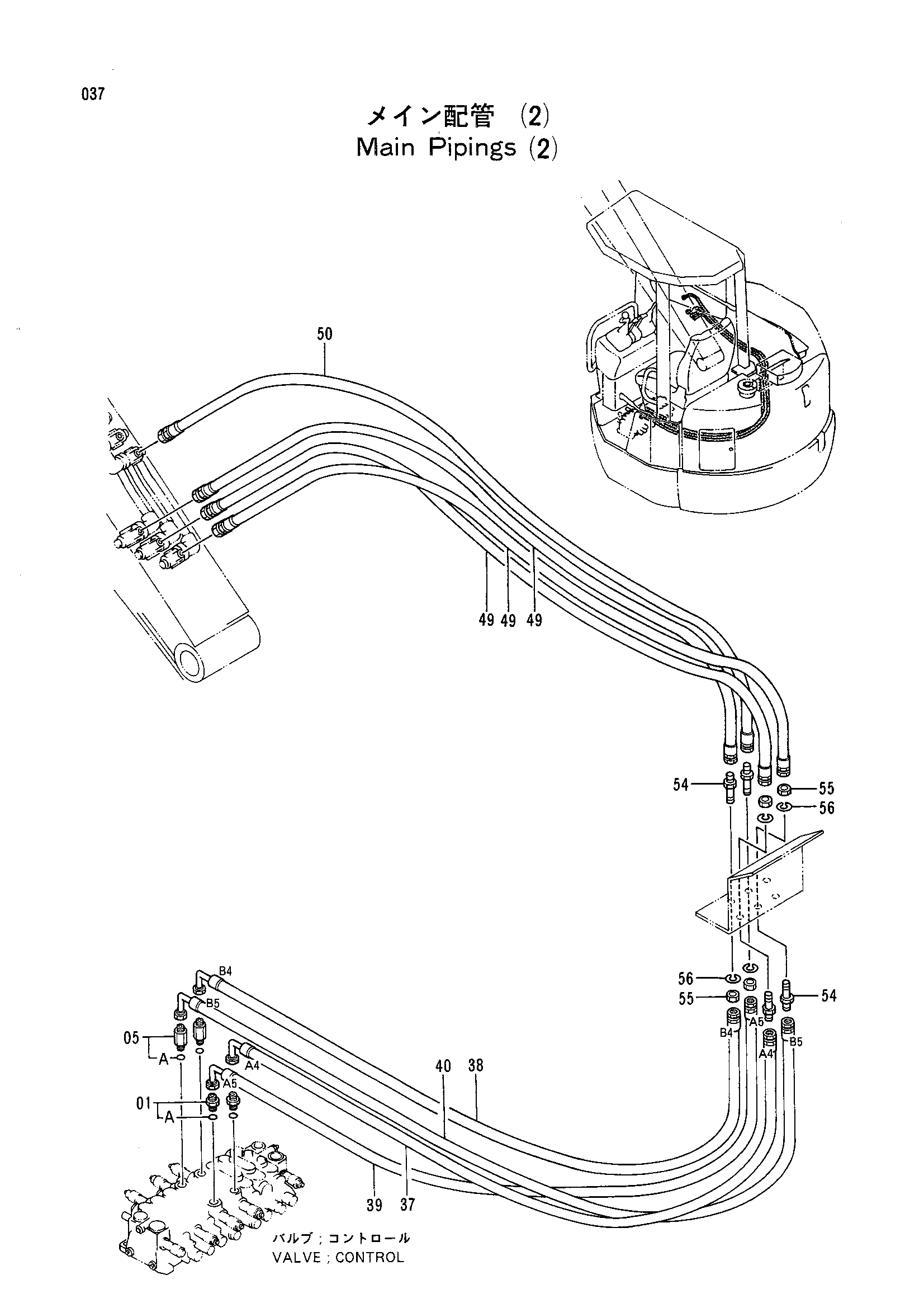

Основной трубопроводы (2) — HITACHI EX30UR
Заводская схема «Основной трубопроводы (2)» для HITACHI EX30UR. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200466 | Адаптер | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4276965 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4305347 | Шланг (A4) | 1 |
| 38 | 4305348 | Шланг (B4) | 1 |
| 39 | 4305418 | Шланг (A5) | 1 |
| 40 | 4305349 | Шланг (B5) | 1 |
| 49 | 4309103 | Шланг | 3 |
| 50 | 4309104 | Шланг | 1 |
| 54 | 4202532 | Адаптер | 4 |
| 55 | 4202531 | Гайка | 4 |
| 56 | A590916 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30UR и серийный номер машины. Это снижает риск заказа детали другого исполнения.
