Гидроцилиндр отвала — HITACHI EX30U

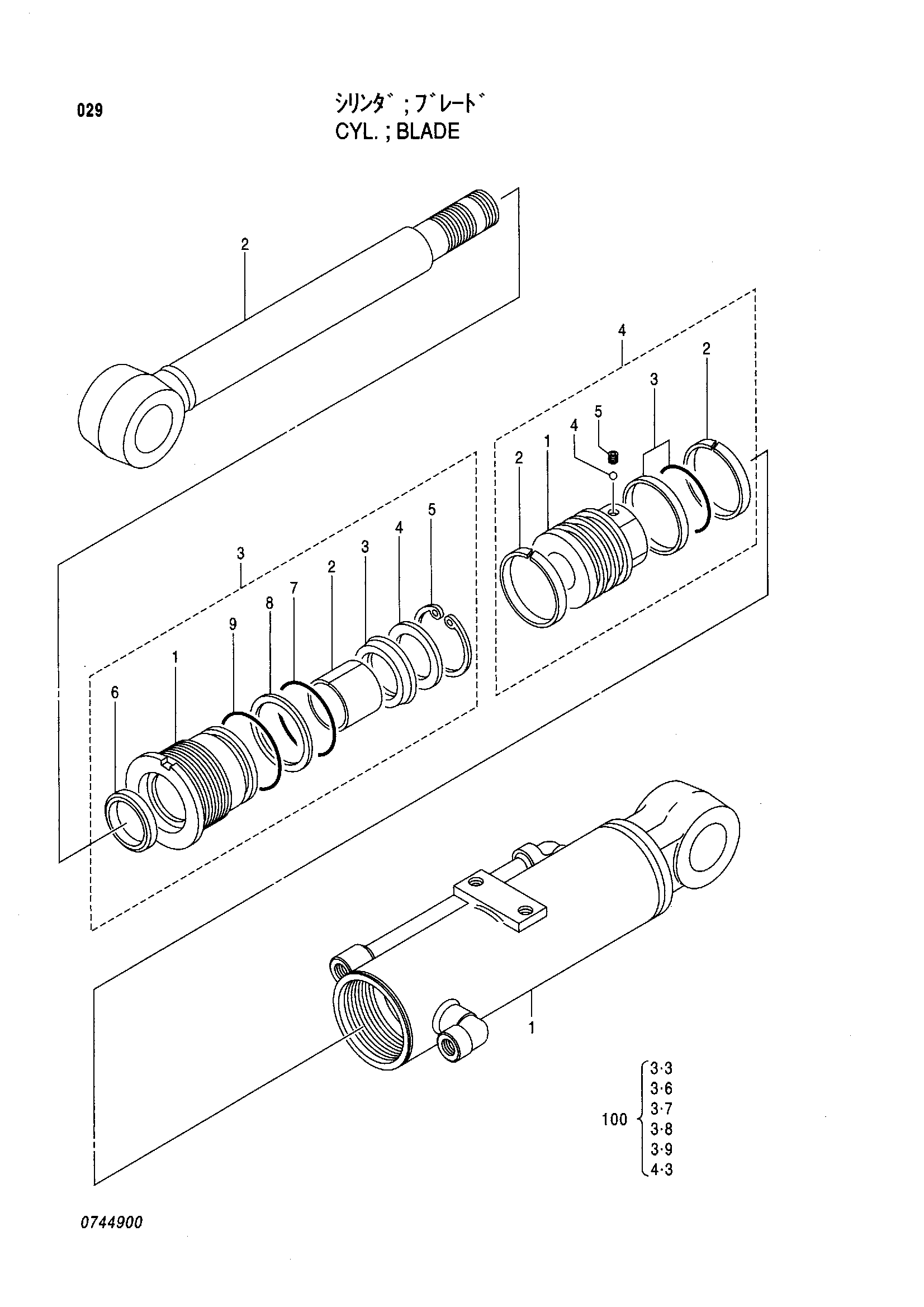

Заводская схема «Гидроцилиндр отвала» для HITACHI EX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4430287 | Гидроцилиндр отвала | 1 | |
| 1 | 0744901 | Труба гидроцилиндра | 1 |
| 2 | 0744902 | Шток поршня | 1 |
| 3 | 0744903 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0744904 | Головка гидроцилиндра | 1 |
| 3-2 | 0479002 | Втулка | 1 |
| 3-3 | 0480903 | U-образная манжета | 1 |
| 3-4 | 0481602 | Манжета | 1 |
| 3-5 | 0481603 | Стопорное кольцо | 1 |
| 3-6 | 0663001 | Грязесъёмное кольцо | 1 |
| 3-7 | 0478706 | Уплотнительное кольцо | 1 |
| 3-8 | 0478707 | Опорное кольцо | 1 |
| 3-9 | 0478708 | Уплотнительное кольцо | 1 |
| 4 | 0744905 | Поршень в сборе | 1 |
| 4-1 | 0744906 | Поршень | 1 |
| 4-2 | 0744907 | Направляющее кольцо | 2 |
| 4-3 | 0478718 | Уплотнительное кольцо | 1 |
| 4-4 | 0429917 | Стальной шарик | 1 |
| 4-5 | 0729005 | Установочный винт | 1 |
| 100 | 0744908 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
