TOPS навес детали — HITACHI EX30U

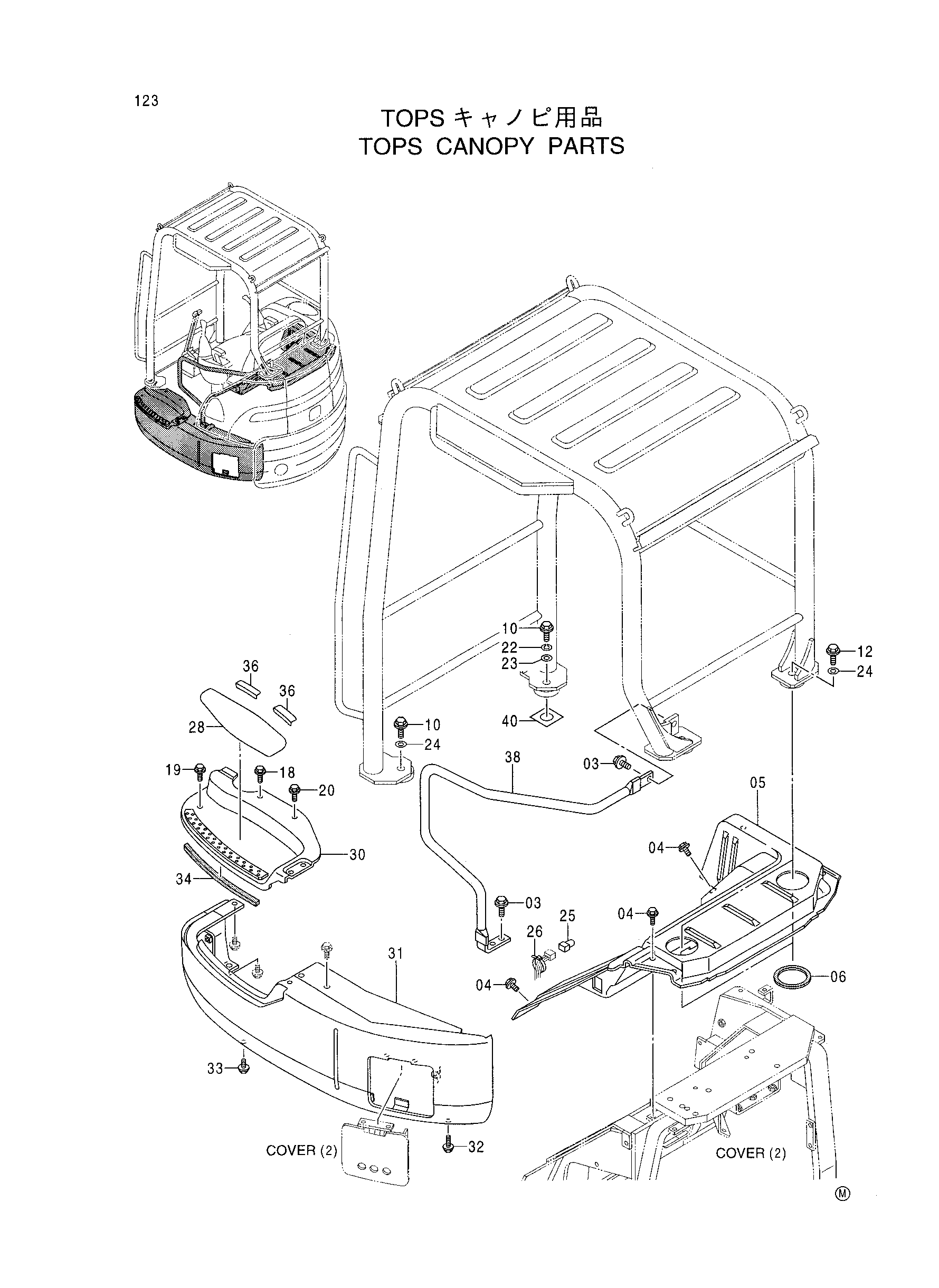

Заводская схема «TOPS навес детали» для HITACHI EX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J051030 | Болт с шайбой | 3 |
| 04 | J090820 | Болт с шайбой | 6 |
| 05 | 4428511 | Крышка | 1 |
| 06 | 4416050 | Резиновое уплотнение | 2 |
| 10 | J971670 | Болт | 2 |
| 12 | J971655 | Болт | 2 |
| 18 | J090820 | Болт с шайбой | 2 |
| 19 | J090835 | Болт с шайбой | 1 |
| 20 | J080816 | Болт с шайбой | 2 |
| 24 | J254016 | Шайба | 4 |
| 25 | 4392691 | Жгут проводов | 1 |
| 26 | 4055312 | Ленточный зажим | 1 |
| 28 | 4411941 | Лента | 1 |
| 30 | 7038522 | Крышка | 1 |
| 31 | 6018531 | Крышка | 1 |
| 32 | J090835 | Болт с шайбой | 1 |
| 33 | J090820 | Болт с шайбой | 2 |
| 34 | 4429104 | Резиновая прокладка | 1 |
| 36 | 4430638 | Лента | 2 |
| 38 | 7038420 | Стойка | 1 |
| 40 | 4427494 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
