Ковш 0.13 <JIS94> (600mm широкий) — HITACHI EX30U

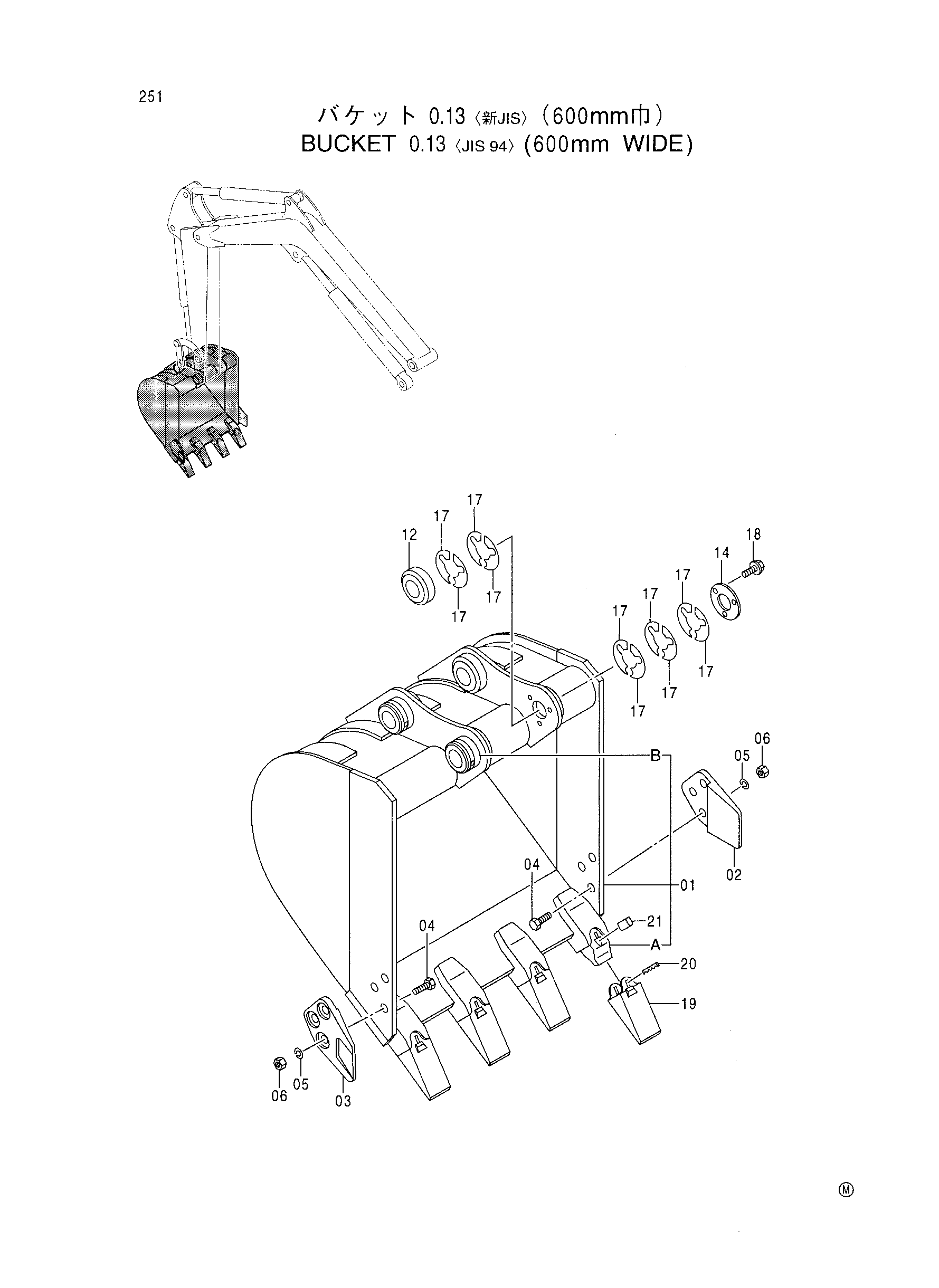

Заводская схема «Ковш 0.13 <JIS94> (600mm широкий)» для HITACHI EX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9178978 | Ковш в сборе | 1 | |
| 01 | 6018138 | Ковш | 1 |
| 01A | 4417532 | Адаптер | 4 |
| 01B | 4244702 | Ограничитель | 2 |
| 02 | 3056344 | Резец боковой(правый) | 1 |
| 03 | 3056345 | Резец боковой(левый) | 1 |
| 04 | J981440 | Болт | 6 |
| 05 | J252214 | Пружинная шайба | 6 |
| 06 | J231214 | Гайка | 6 |
| 12 | 4352072 | Бобышка | 1 |
| 14 | 4275550 | Пластина | 1 |
| 17 | 4275547 | Регулировочная шайба | 10 |
| 18 | J080850 | Болт с шайбой | 3 |
| 19 | 4339865 | Наконечник | 4 |
| 20 | 4339868 | Стопорный палец | 4 |
| 21 | 4339867 | Резиновый фиксатор | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
