Ауто-идле — HITACHI EX30U

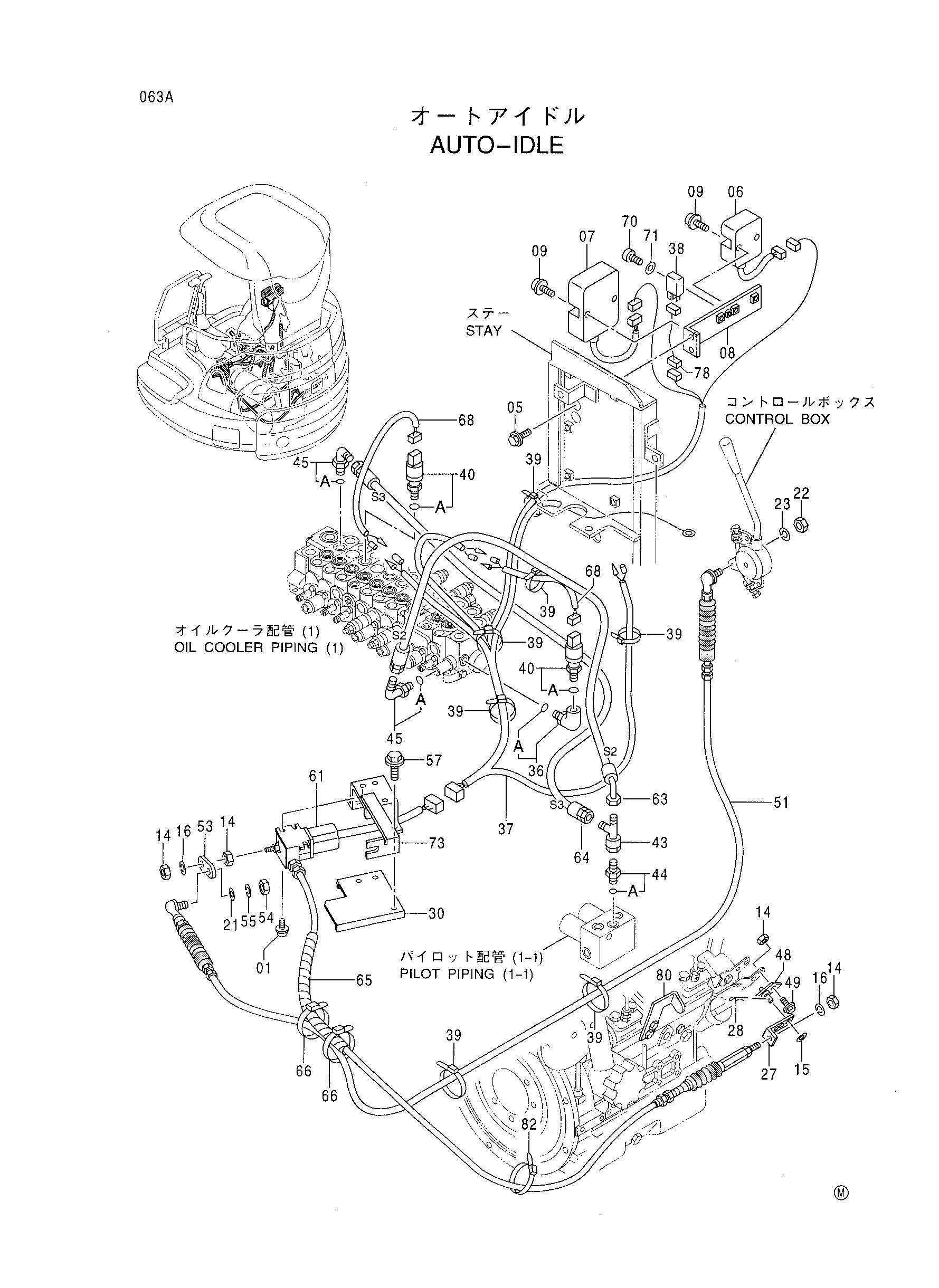

Заводская схема «Ауто-идле» для HITACHI EX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J680616	Винт с шайбой	3
05	J090825	Болт с шайбой	2
06	4289621	Блок таймер	1
07	4334164	Контроллер	1
08	9752695	Кронштейн	1
09	J680625	Винт с шайбой	4
14	J231106	Гайка	4
15	J253106	Плоская шайба	1
16	J252106	Пружинная шайба	2
21	J253105	Плоская шайба	1
22	J231105	Гайка	1
23	J252105	Пружинная шайба	1
27	4394308	Кронштейн	1
28	4022696	Стопорный палец	1
30	9752696	Кронштейн	1
36	4376846	Угловой штуцер	1
36A	957366	Уплотнительное кольцо	1
37	3088872	Жгут проводов	1
38	4394590	Реле	1
39	4055312	Ленточный зажим	7
40	4380677	Выключатель	2
40A	957366	Уплотнительное кольцо	1
43	4420020	Унион S	1
44	4042030	Адаптер	1
44A	957366	Уплотнительное кольцо	1
45	4112300	Угловой штуцер	2
45A	957366	Уплотнительное кольцо	1
48	9753552	Палец	1
49	J090620	Болт с шайбой	1
51	4333386	Трос управления	1
53	4376836	Рычаг	1
54	J231105	Гайка	1
55	J252105	Пружинная шайба	1
57	J090816	Болт с шайбой	2
61	4428804	Актуатор	1
63	4428079	Пластиковый шланг	1
64	4428080	Пластиковый шланг	1
65	4371763	Трубка	1
66	4055311	Ленточный зажим	2
68	4428896	Жгут проводов	2
70	J691512	Винт	1
71	J253105	Плоская шайба	1
73	8078764	Кронштейн	1
78	4434606	Харрнесс провод	1
80	4434684	Кронштейн	1
82	4323613	Ленточный зажим	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
