Блок отопителя — HITACHI EX30U

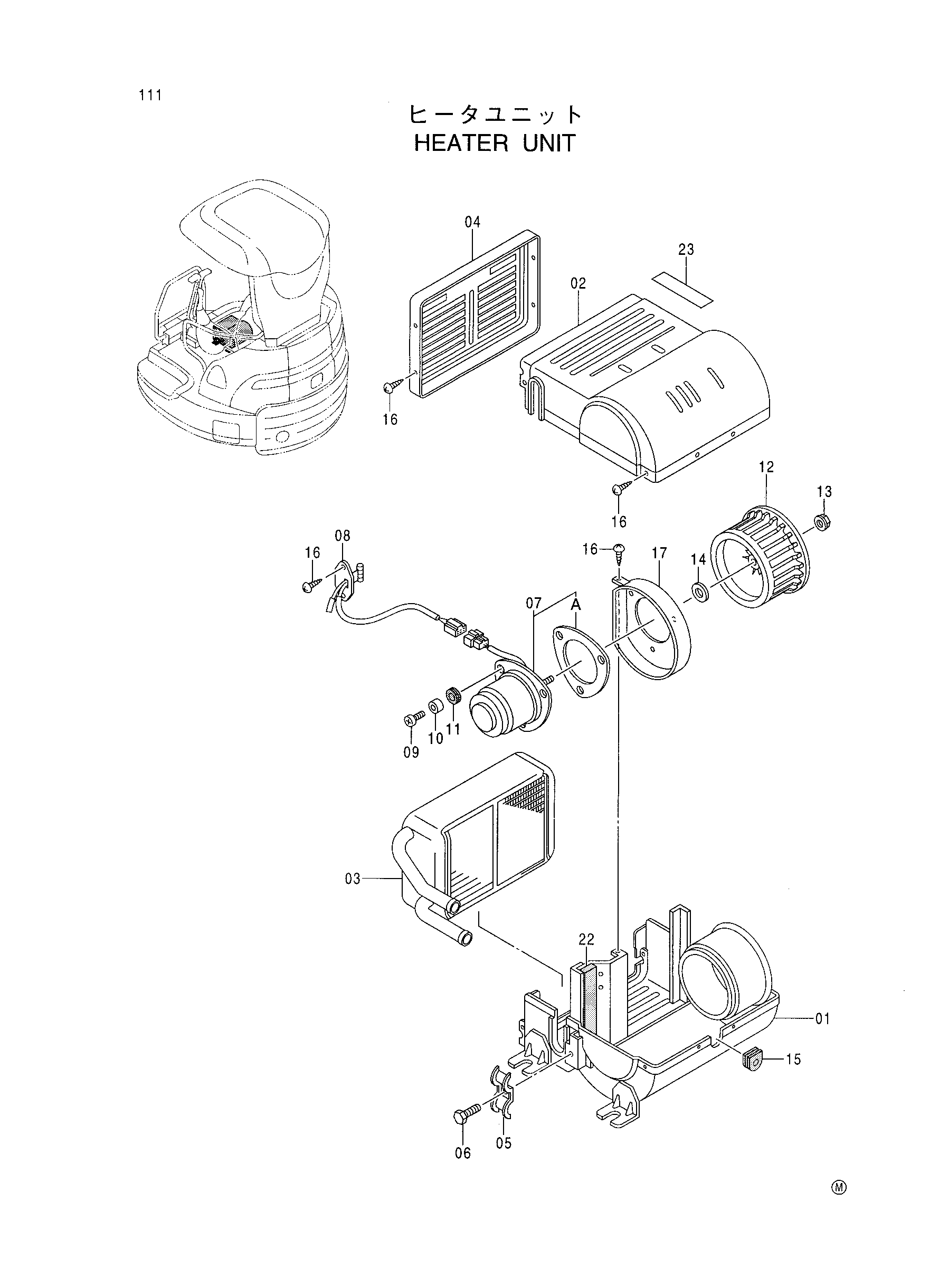

Заводская схема «Блок отопителя» для HITACHI EX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4289620 | Отопитель блок | 1 | |
| 01 | 4446676 | Корпус | 1 |
| 02 | 4446677 | Корпус | 1 |
| 03 | 4446678 | Коре | 1 |
| 04 | 4329853 | Крышка | 1 |
| 05 | 4329856 | Хомут | 1 |
| 06 | 4336272 | Болт | 1 |
| 07 | 4446212 | Гидромотор | 1 |
| 07A | 4448098 | Амортизатор | 1 |
| 08 | 4446679 | Резистор | 1 |
| 09 | 4446680 | Винт | 3 |
| 10 | 4446681 | Втулка | 3 |
| 11 | 4446682 | Резиновая втулка | 3 |
| 12 | 4329854 | Вентилятор | 1 |
| 13 | 4236450 | Гайка | 1 |
| 14 | 4236451 | Шайба | 1 |
| 15 | 4329869 | Резиновая втулка | 1 |
| 16 | 4329870 | Винт | 11 |
| 17 | 4446684 | Пластина | 1 |
| 22 | 4329872 | Манжета | 1 |
| 23 | 4446685 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
