Гидрораспределитель (3/3) — HITACHI EX30U

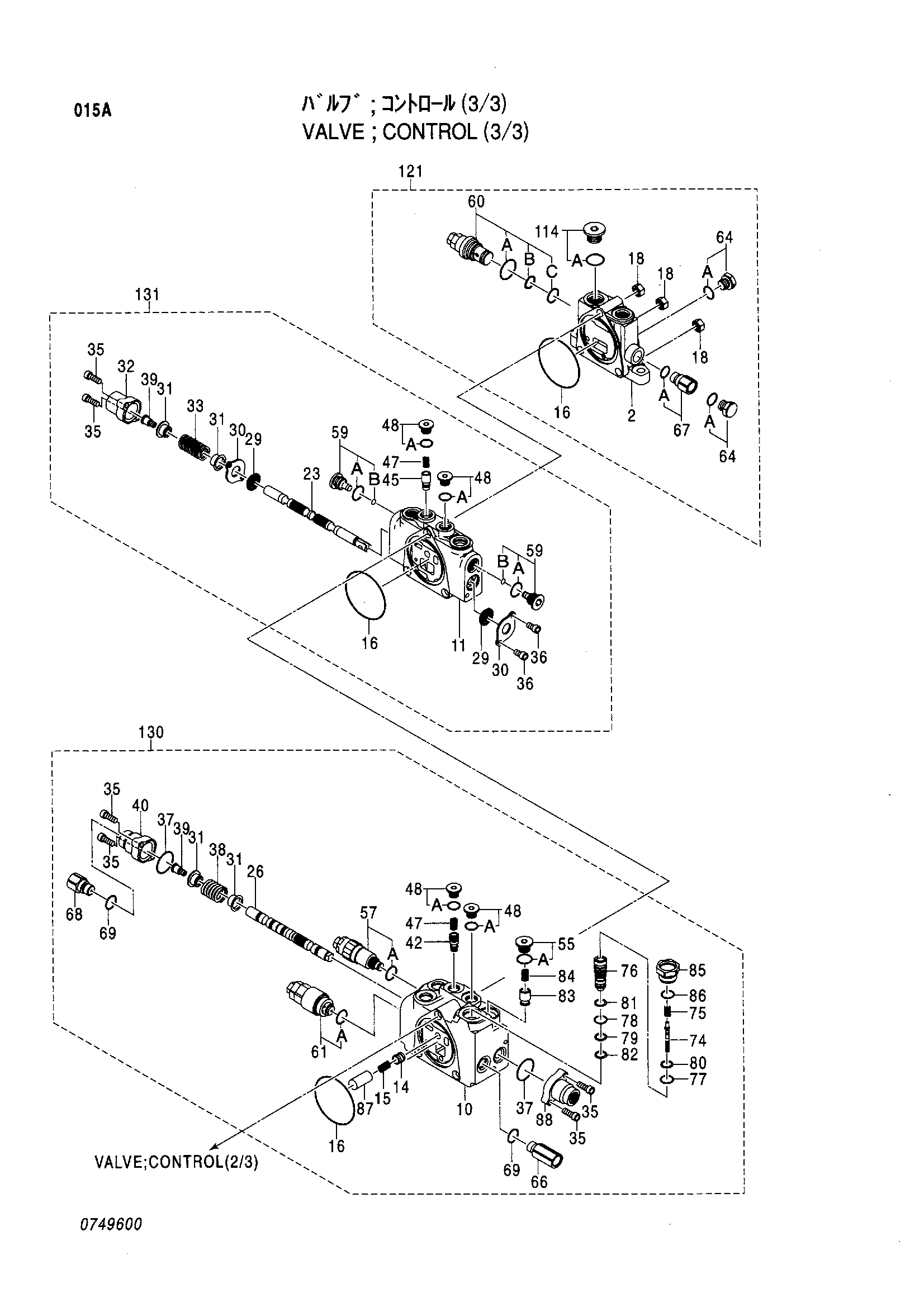

Заводская схема «Гидрораспределитель (3/3)» для HITACHI EX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4415272 | Гидрораспределитель | 1 | |
| 14 | 0433001 | Обратный клапан | 1 |
| 15 | 0433002 | Пружина | 1 |
| 16 | 0408205 | Уплотнительное кольцо | 3 |
| 18 | 0432902 | Гайка | 3 |
| 29 | 0432906 | Масляное уплотнение | 2 |
| 30 | 0432907 | Пластина | 2 |
| 31 | 0432908 | Седло пружины | 4 |
| 32 | 0639102 | Колпачок | 1 |
| 33 | 0432909 | Пружина | 1 |
| 35 | 0432911 | Болт с внутренним шестигранником | 6 |
| 36 | 0209423 | Болт с внутренним шестигранником | 2 |
| 37 | 0432912 | Уплотнительное кольцо | 2 |
| 38 | 0432913 | Пружина | 1 |
| 39 | 0432914 | Болт | 2 |
| 40 | 0432915 | Колпачок | 1 |
| 42 | 0685001 | Обратный клапан | 1 |
| 45 | 0433202 | Обратный клапан | 1 |
| 47 | 0432917 | Пружина | 2 |
| 48 | 0432918 | Пробка | 4 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 55 | 0664404 | Пробка | 1 |
| 55A | 4509180 | Уплотнительное кольцо | 1 |
| 57 | 0733802 | Клапан | 1 |
| 57A | 4509180 | Уплотнительное кольцо | 1 |
| 59 | 0433013 | Пробка | 2 |
| 59A | 4509180 | Уплотнительное кольцо | 1 |
| 59B | 4506404 | Уплотнительное кольцо | 1 |
| 60 | 0749502 | Предохранительный клапан | 1 |
| 60A | 4509181 | Уплотнительное кольцо | 1 |
| 60B | 0433513 | Опорное кольцо | 1 |
| 60C | 0637402 | Уплотнительное кольцо | 1 |
| 61 | 0733901 | Клапан | 1 |
| 61A | 4509181 | Уплотнительное кольцо | 1 |
| 64 | 0433420 | Пробка | 2 |
| 64A | 957366 | Уплотнительное кольцо | 1 |
| 66 | 0733902 | Адаптер | 1 |
| 67 | 0328506 | Адаптер | 1 |
| 67A | 957366 | Уплотнительное кольцо | 1 |
| 68 | 0749404 | Адаптер | 1 |
| 69 | 957366 | Уплотнительное кольцо | 2 |
| 74 | 0749601 | Золотник | 1 |
| 75 | 0749602 | Пружина | 1 |
| 76 | 0749603 | Корпус | 1 |
| 77 | 0749604 | Уплотнительное кольцо | 1 |
| 78 | 0749605 | Уплотнительное кольцо | 1 |
| 79 | 0749606 | Уплотнительное кольцо | 1 |
| 80 | 0749607 | Кольцо баккуп | 1 |
| 81 | 0749608 | Кольцо баккуп | 1 |
| 82 | 0749609 | Кольцо баккуп | 1 |
| 83 | 0749610 | Клапан | 1 |
| 84 | 0749611 | Пружина | 1 |
| 85 | 0749612 | Пробка | 1 |
| 86 | 4506420 | Уплотнительное кольцо | 1 |
| 87 | 0733904 | Ограничитель | 1 |
| 88 | 0749613 | Колпачок | 1 |
| 114 | 0637401 | Пробка | 1 |
| 114A | 4506418 | Уплотнительное кольцо | 1 |
| 121 | 0749614 | Пластина | 1 |
| 130 | 0749615 | Корпус | 1 |
| 131 | 0749616 | Корпус | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
