Пилотные гидролинии (1-2) — HITACHI EX30U

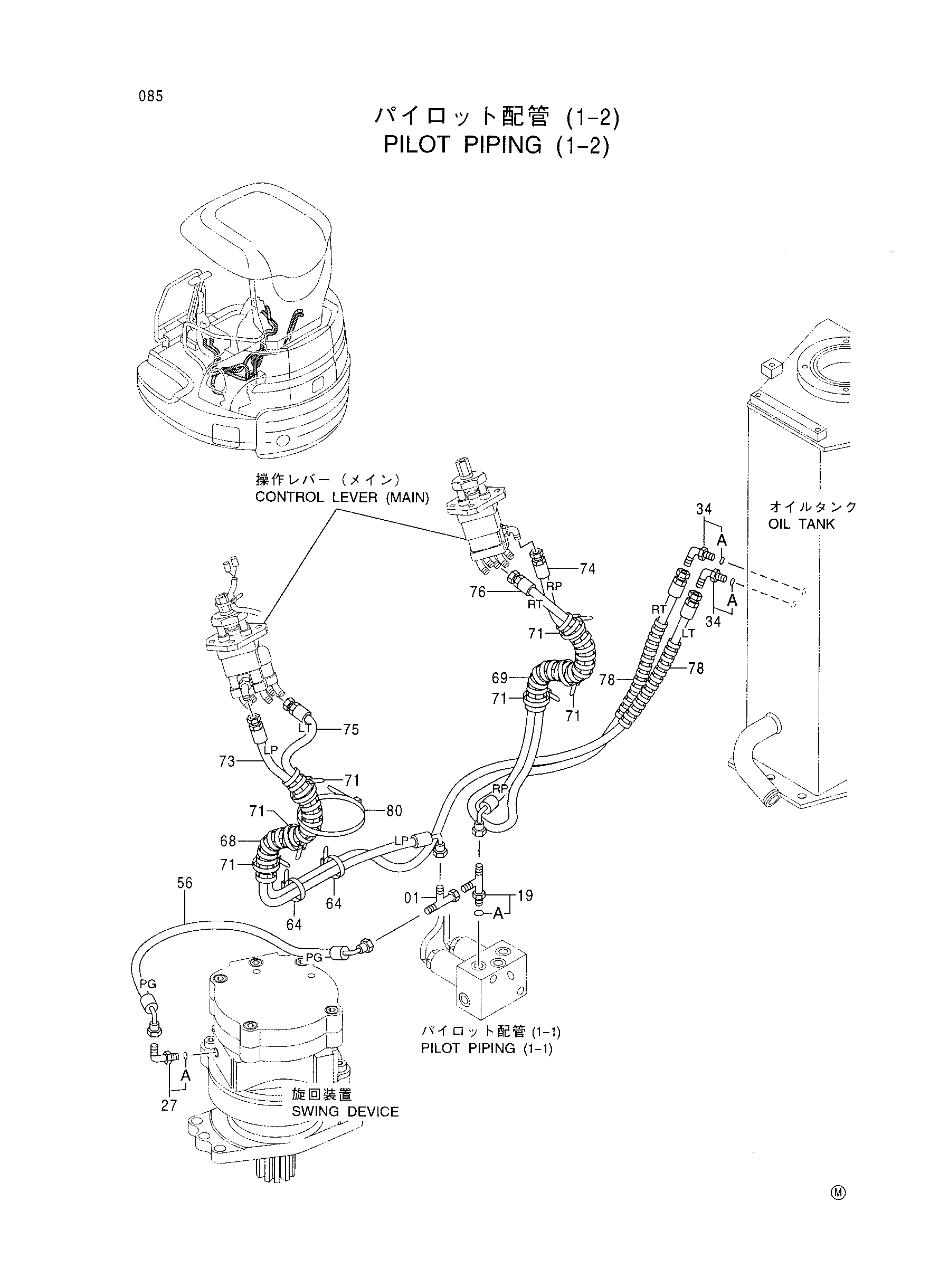

Заводская схема «Пилотные гидролинии (1-2)» для HITACHI EX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4420020 | Унион S | 1 |
| 19 | 4406156 | Тройник | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4112300 | Угловой штуцер | 1 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4169594 | Угловой штуцер | 2 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 56 | 4427895 | Шланг | 1 |
| 64 | 4055311 | Ленточный зажим | 2 |
| 68 | 4320661 | Защитный кожух | 1 |
| 69 | 4376631 | Защитный кожух | 1 |
| 71 | 4055311 | Ленточный зажим | 6 |
| 73 | 4432694 | Шланг | 1 |
| 74 | 4432695 | Шланг | 1 |
| 75 | 4432696 | Пластиковый шланг | 1 |
| 76 | 4432697 | Пластиковый шланг | 1 |
| 78 | 4395984 | Защитный кожух | 2 |
| 80 | 4323613 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
