Рычаг тяга (ход) — HITACHI EX30U

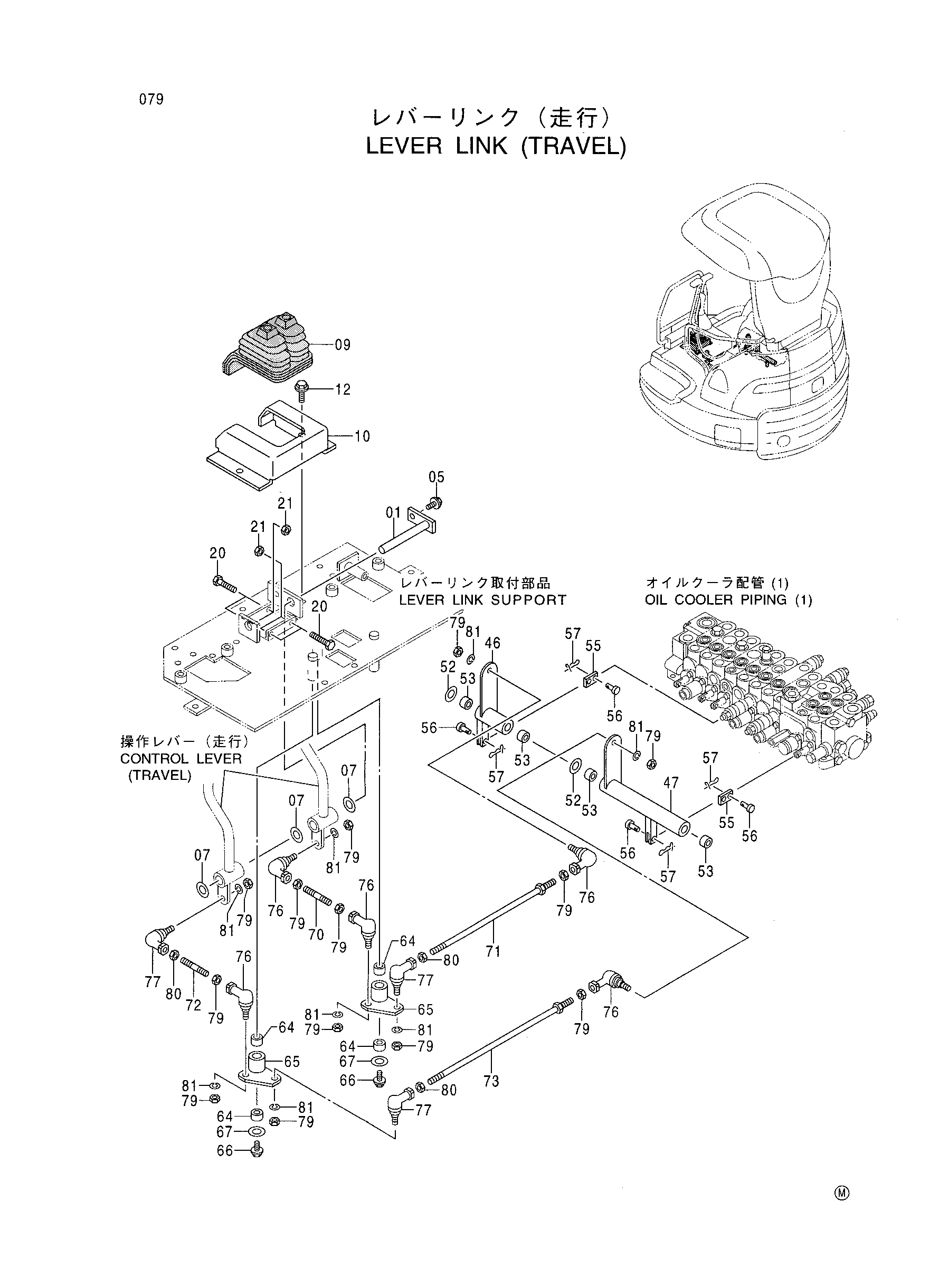

Заводская схема «Рычаг тяга (ход)» для HITACHI EX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9745018 | Палец | 1 |
| 05 | J090816 | Болт с шайбой | 1 |
| 07 | 4294498 | Регулировочная шайба 0.5 | 3 |
| 09 | 2037580 | Защитный чехол | 1 |
| 10 | 3081003 | Крышка | 1 |
| 12 | J090820 | Болт с шайбой | 2 |
| 20 | 4282875 | Болт | 4 |
| 21 | J231106 | Гайка | 4 |
| 46 | 8076142 | Тяга | 1 |
| 47 | 8076143 | Тяга | 1 |
| 52 | 4294498 | Регулировочная шайба 0.5 | 2 |
| 53 | 4280298 | Втулка | 4 |
| 55 | 4333080 | Тяга | 2 |
| 56 | 4279607 | Палец | 4 |
| 57 | 4365839 | Стопорный палец | 4 |
| 64 | 4280298 | Втулка | 4 |
| 65 | 9753476 | Тяга | 2 |
| 66 | J080820 | Болт с шайбой | 2 |
| 67 | 4346037 | Шайба | 2 |
| 70 | 4279541 | Шток | 1 |
| 71 | 9752597 | Шток | 1 |
| 72 | 9745064 | Шток | 1 |
| 73 | 9752596 | Шток | 1 |
| 76 | 4287792 | Шарнир | 5 |
| 77 | 4287793 | Соединение шарик(левый) | 3 |
| 79 | J231108 | Гайка | 13 |
| 80 | M580008 | Гайка (левый) | 3 |
| 81 | J252108 | Пружинная шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
