Рычаг управления (основной) <кабина> [STD] — HITACHI EX30U
Заводская схема «Рычаг управления (основной) <кабина> [STD]» для HITACHI EX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.

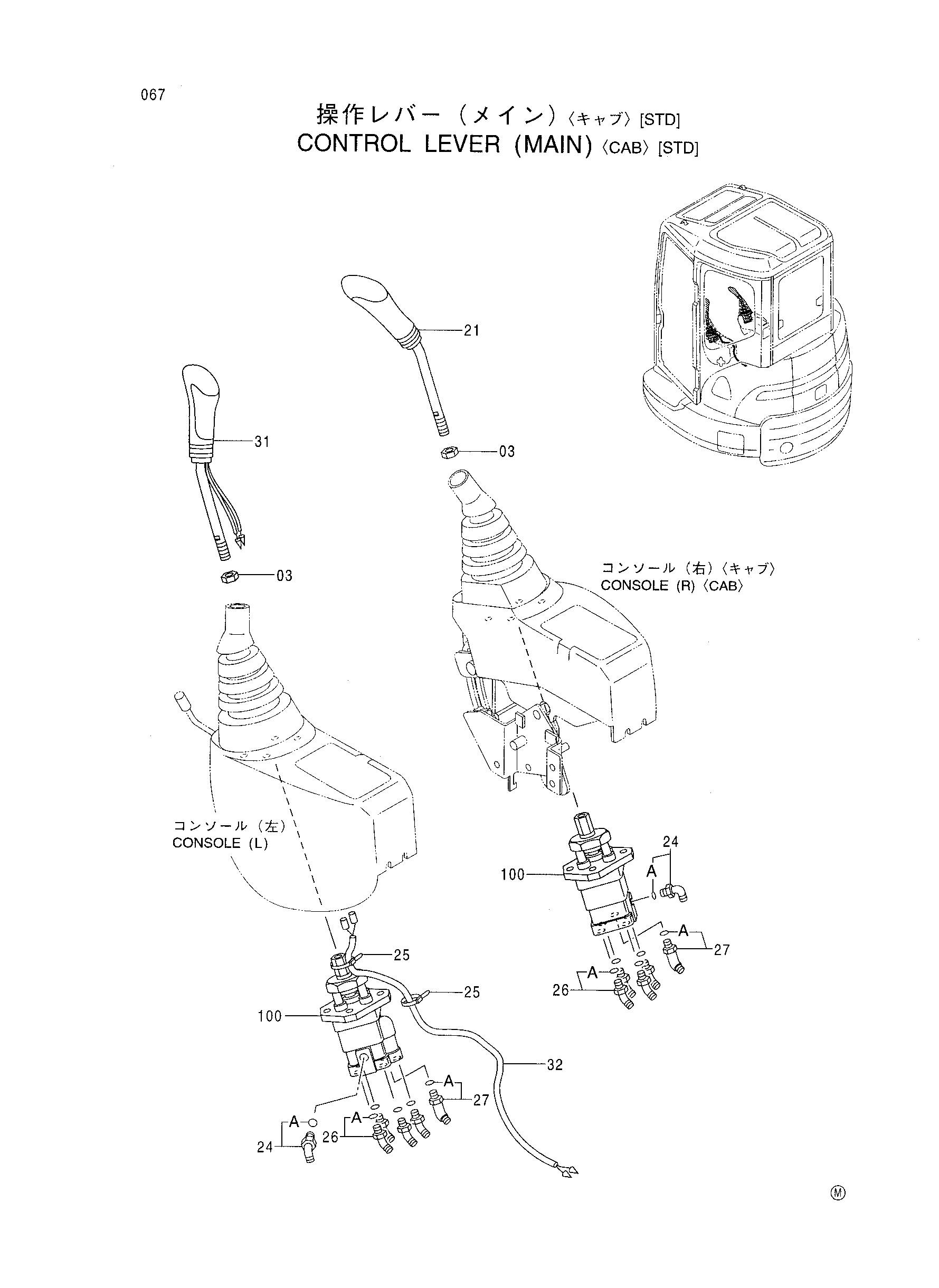

![Схема Рычаг управления (основной) <кабина> [STD] HITACHI EX30U](/catalog-drawings/5b/5b30861a-c9cf-4eb3-8775-edf1c52945af.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | J231214 | Гайка | 2 |
| 21 | 4365817 | Рычаг | 1 |
| 24 | 4112300 | Угловой штуцер | 2 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | 4326365 | Ленточный зажим | 2 |
| 26 | 4108100 | Угловой штуцер | 8 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4423863 | Угловой штуцер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4381245 | Рычаг | 1 |
| 32 | 4423877 | Жгут проводов | 1 |
| 100 | 4404930 | Пилотный клапан | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
