Консоль (правый) [EU] [AUS] — HITACHI EX30U
Заводская схема «Консоль (правый) [EU] [AUS]» для HITACHI EX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.

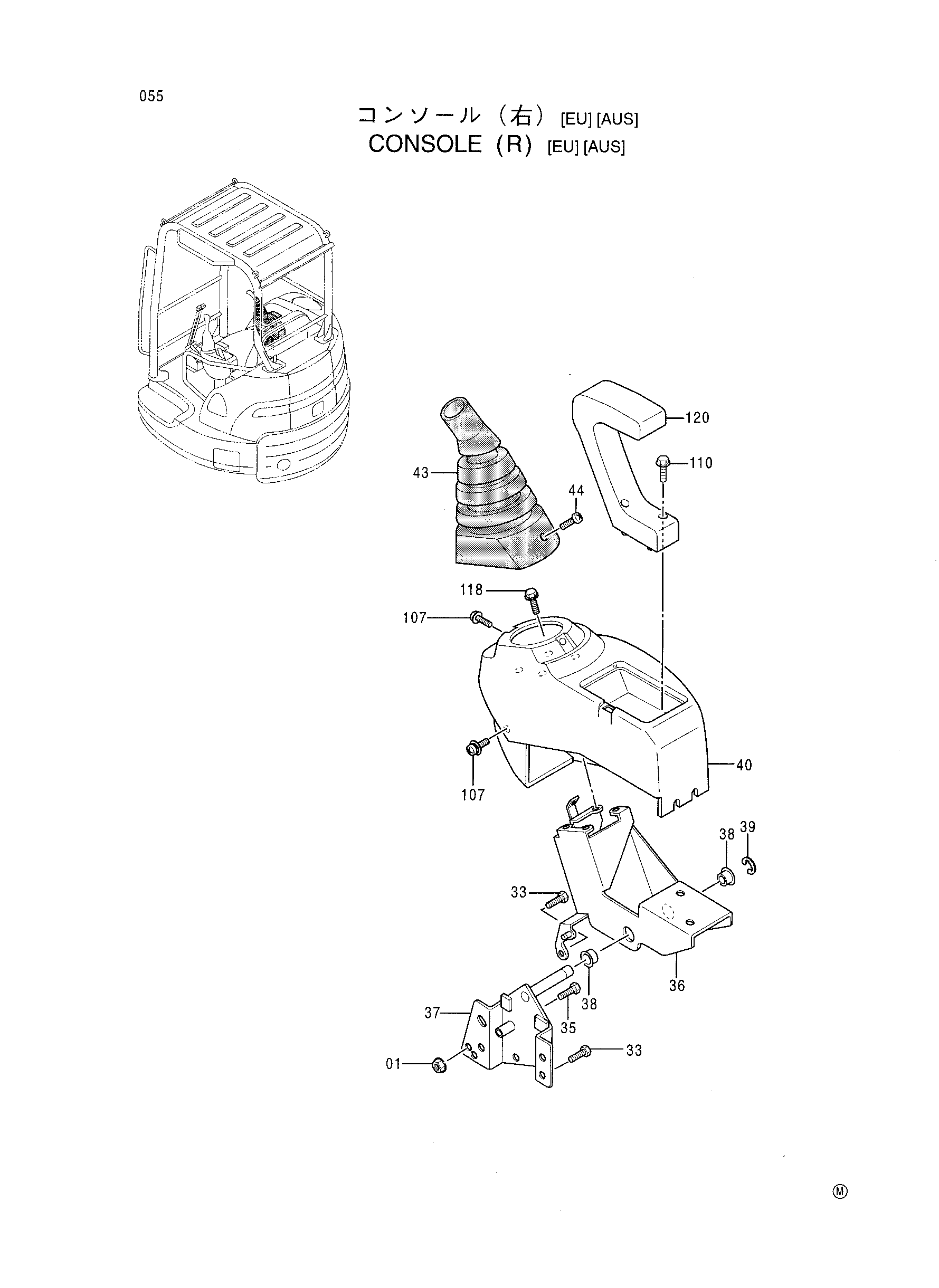

![Схема Консоль (правый) [EU] [AUS] HITACHI EX30U](/catalog-drawings/a0/a0275530-3209-42ef-94c8-6a06ff7eb7ef.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-44 | 4427373 | Консоль | 1 |
| 01 | 4372330 | Гайка | 2 |
| 33 | J080816 | Болт с шайбой | 3 |
| 35 | J090840 | Болт с шайбой | 1 |
| 36 | 4382990 | Рама | 1 |
| 37 | 4382991 | Кронштейн | 1 |
| 38 | 4382992 | Втулка | 2 |
| 39 | 4382993 | Зажим | 1 |
| 43 | 4382997 | Защитный чехол | 1 |
| 44 | 4382998 | Зажим | 1 |
| 107 | J680616 | Винт с шайбой | 2 |
| 110 | J090650 | Болт с шайбой | 2 |
| 118 | J090816 | Болт с шайбой | 4 |
| 120 | 4425528 | Опора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
