Основные гидролинии (3) — HITACHI EX30U

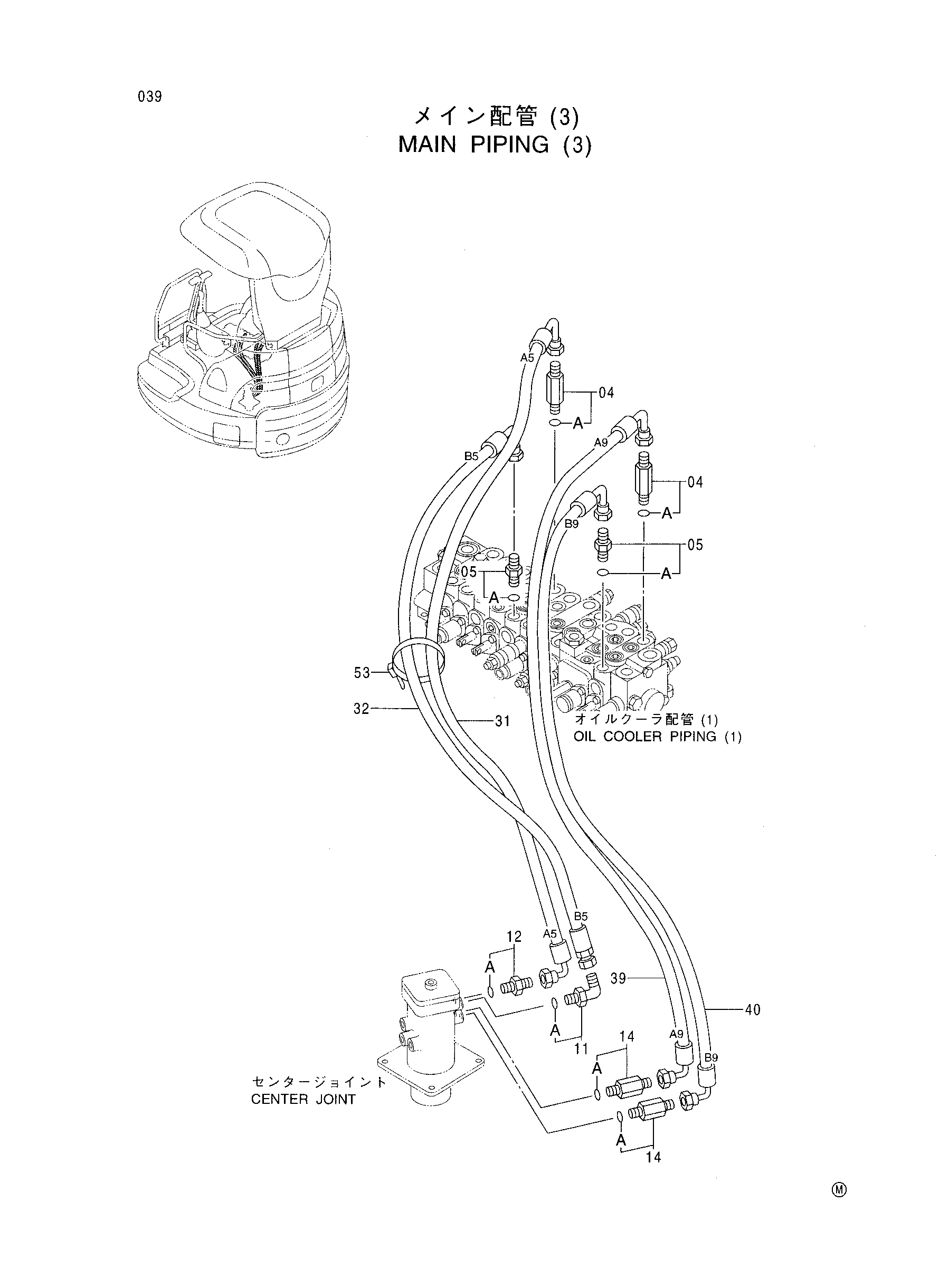

Заводская схема «Основные гидролинии (3)» для HITACHI EX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4368210 | Адаптер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4042031 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | 4037761 | Угловой штуцер | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4042031 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4368210 | Адаптер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4428020 | Шланг | 1 |
| 32 | 4428021 | Шланг | 1 |
| 39 | 4428028 | Шланг | 1 |
| 40 | 4428029 | Шланг | 1 |
| 53 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
