Гидроцилиндр. поворот — HITACHI EX30U

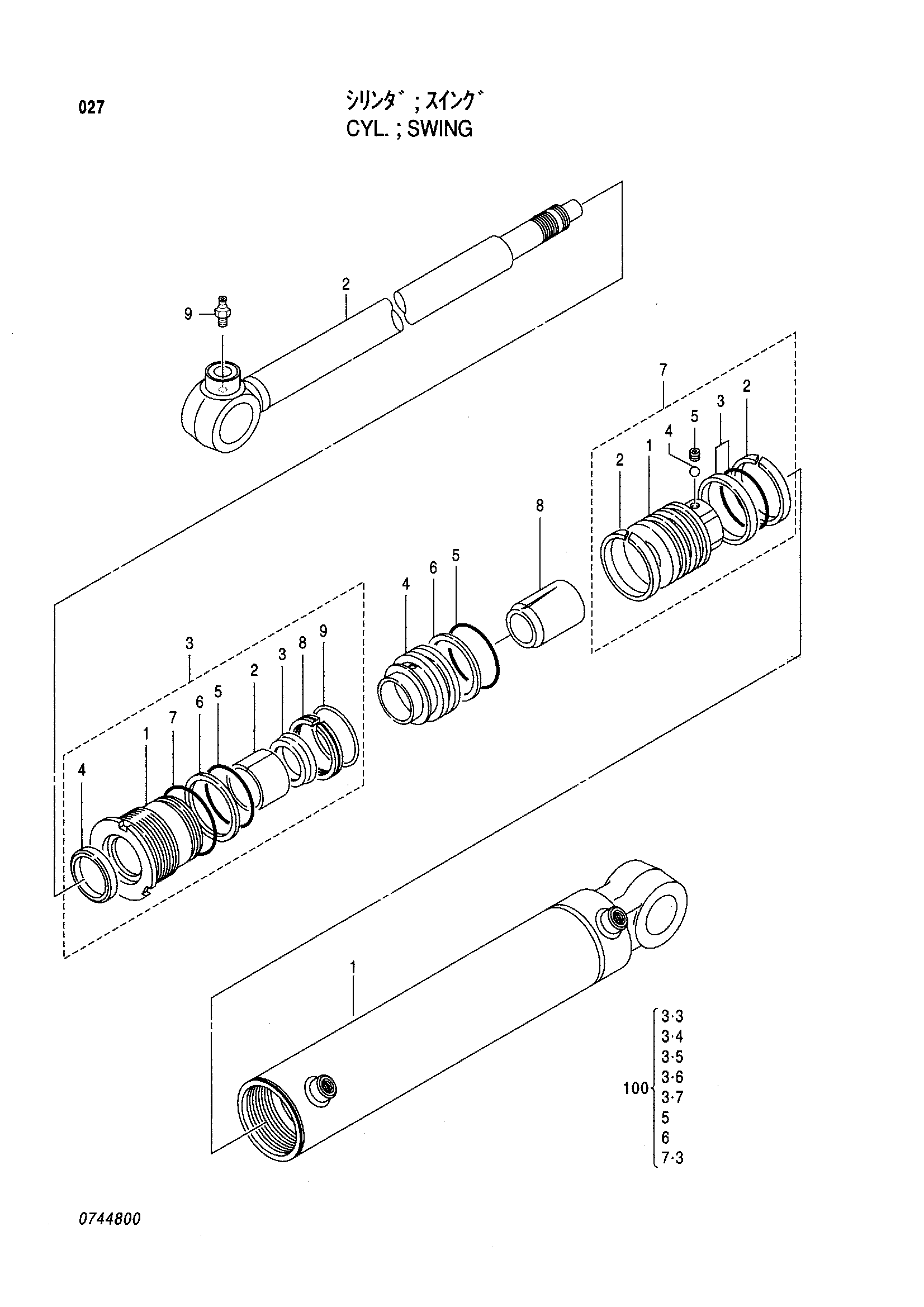

Заводская схема «Гидроцилиндр. поворот» для HITACHI EX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4417246 | Гидроцилиндр. поворот | 1 | |
| 1 | 0744801 | Труба гидроцилиндра | 1 |
| 2 | 0744802 | Шток поршня | 1 |
| 3 | 0744803 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0744804 | Головка гидроцилиндра | 1 |
| 3-2 | 0479002 | Втулка | 1 |
| 3-3 | 0480903 | U-образная манжета | 1 |
| 3-4 | 0663001 | Грязесъёмное кольцо | 1 |
| 3-5 | 0478712 | Уплотнительное кольцо | 1 |
| 3-6 | 0478903 | Опорное кольцо | 1 |
| 3-7 | 0478706 | Уплотнительное кольцо | 1 |
| 3-8 | 0478904 | Разъём | 1 |
| 3-9 | 0478905 | Ограничитель | 1 |
| 4 | 0744805 | Фиксатор | 1 |
| 5 | 0478907 | Уплотнительное кольцо | 1 |
| 6 | 0478903 | Опорное кольцо | 1 |
| 7 | 0744806 | Поршень в сборе | 1 |
| 7-1 | 0481604 | Поршень | 1 |
| 7-2 | 0478909 | Направляющее кольцо | 2 |
| 7-3 | 0478910 | Уплотнительное кольцо | 1 |
| 7-4 | 0429917 | Стальной шарик | 1 |
| 7-5 | 0479012 | Установочный винт | 1 |
| 8 | 0744807 | Амортизирующий подшипник | 1 |
| 9 | 0429920 | Пресс-маслёнка | 1 |
| 100 | 0744808 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
