Гидромотор (1/2) — HITACHI EX30U

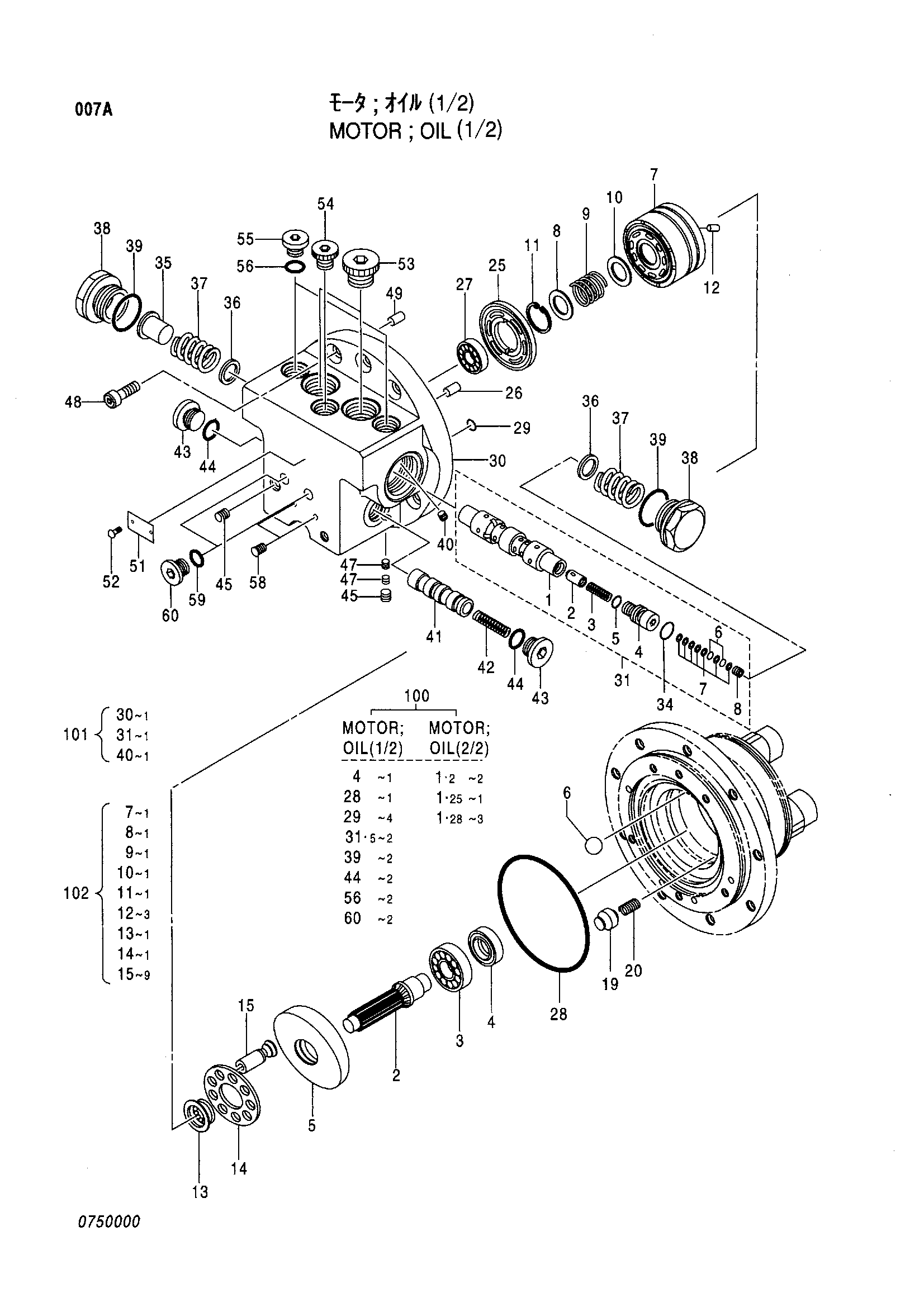

Заводская схема «Гидромотор (1/2)» для HITACHI EX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4406904	Гидромотор	1
2	0436401	Вал	1
3	0436402	BAG. шарик	1
4	0733501	Масляное уплотнение	1
5	0750001	Пластина	1
6	0750002	Шарик стеал	2
19	0750003	Поршень	2
20	0436413	Пружина	2
25	0436414	Пластина клапан	1
26	0396703	Палец	1
27	0436415	Шариковый подшипник	1
28	A810120	Уплотнительное кольцо	1
29	4506407	Уплотнительное кольцо	4
31-3	0398002	Пружина	2
31-4	0750004	Пробка	2
31-5	4506320	Уплотнительное кольцо	2
31-6	0631411	Дроссель	4
31-7	0444215	Шайба	14
31-8	0750005	Пробка	2
34	985100	Уплотнительное кольцо	2
35	0750006	Седло пружины	2
36	0750007	Седло пружины	2
37	0750008	Пружина	2
38	0750009	Колпачок	2
39	4506429	Уплотнительное кольцо	2
40	0436603	Дроссель	2
42	0436602	Пружина	1
43	0311336	Пробка	2
44	4509180	Уплотнительное кольцо	2
45	0352225	Пробка	3
47	0436603	Дроссель	4
48	0167922	Болт с внутренним шестигранником	6
49	0397910	Палец	2
55	0436608	Пробка	2
56	957366	Уплотнительное кольцо	2
58	0750010	Пробка	2
59	957366	Уплотнительное кольцо	2
60	0436608	Пробка	2
100	0750011	Комплект уплотнений	1
101	0750012	Базовый пластина	1
102	0733508	Блок гидроцилиндра	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
