Основные гидролинии (2) — HITACHI EX30U

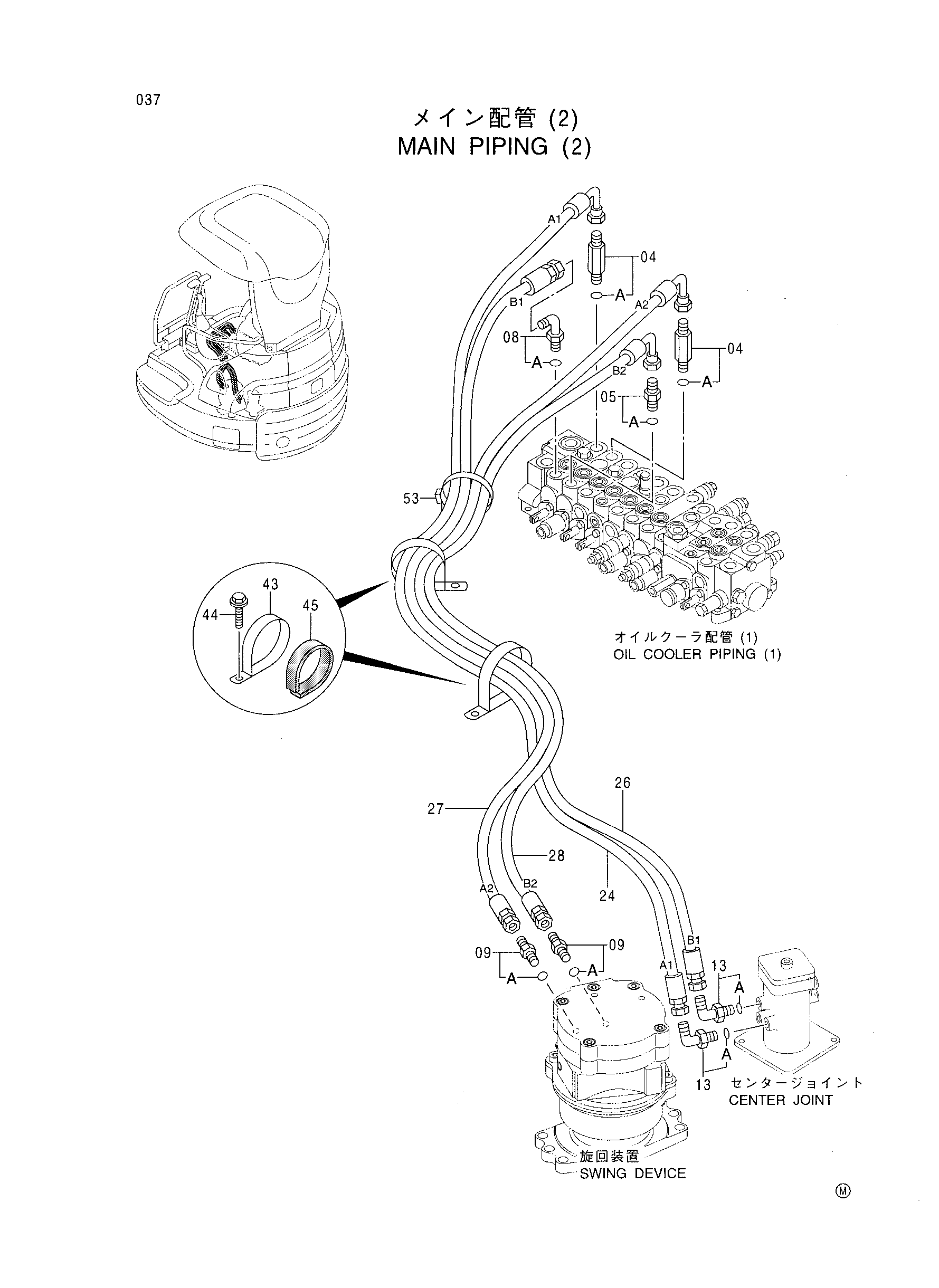

Заводская схема «Основные гидролинии (2)» для HITACHI EX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4368210 | Адаптер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4042031 | Адаптер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4162917 | Угловой штуцер | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4042031 | Адаптер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4037761 | Угловой штуцер | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4432904 | Шланг | 1 |
| 26 | 4428015 | Шланг | 1 |
| 27 | 4428016 | Шланг | 1 |
| 28 | 4428017 | Шланг | 1 |
| 43 | 4193816 | Зажим | 2 |
| 44 | J090816 | Болт с шайбой | 2 |
| 45 | 4429105 | Резиновая прокладка | 2 |
| 53 | 4055312 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
