Консоль (правый) <навес> [STD] — HITACHI EX30U

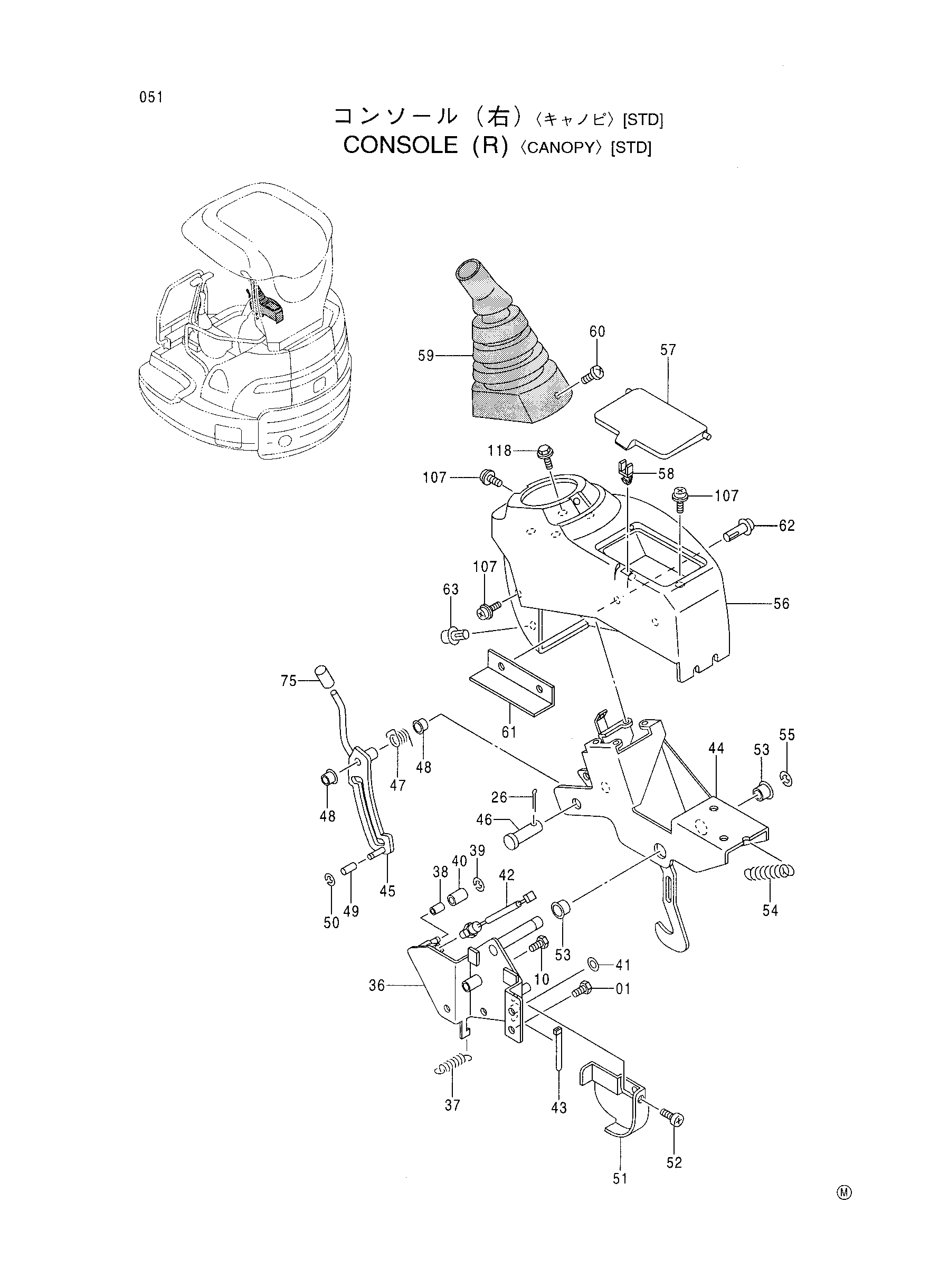

Заводская схема «Консоль (правый) <навес> [STD]» для HITACHI EX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Консоль (правый) <навес> [STD] HITACHI EX30U](/catalog-drawings/1b/1be23835-2d18-4b60-a210-0ba97df2a6f6.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-75 | 4399153 | Консоль(правый) | 1 |
| 01 | 4372338 | Болт | 3 |
| 10 | 4372340 | Болт | 1 |
| 26 | 4372327 | Палец | 1 |
| 36 | 4393840 | Кронштейн | 1 |
| 37 | 4393841 | Пружина | 1 |
| 38 | 4393842 | Втулка | 1 |
| 39 | 4393843 | Стопорное кольцо | 1 |
| 40 | 4393844 | Втулка | 1 |
| 41 | 4393845 | Шайба | 1 |
| 42 | 4355738 | Выключатель | 1 |
| 43 | 4383024 | Лента | 1 |
| 44 | 4393846 | Рама | 1 |
| 45 | 4404584 | Рычаг блокировка | 1 |
| 46 | 4383004 | Палец | 1 |
| 47 | 4393848 | Пружина торсион | 1 |
| 48 | 4383002 | Втулка | 2 |
| 49 | 4411179 | Втулка | 1 |
| 50 | 4393850 | Зажим | 1 |
| 51 | 4393851 | Крышка | 1 |
| 52 | 4393852 | Винт | 2 |
| 53 | 4382992 | Втулка | 2 |
| 54 | 4383016 | Пружина | 1 |
| 55 | 4382993 | Зажим | 1 |
| 56 | 4393853 | Крышка | 1 |
| 57 | 4382995 | LID | 1 |
| 58 | 4382996 | Держатель | 1 |
| 59 | 4382997 | Защитный чехол | 1 |
| 60 | 4382998 | Зажим | 1 |
| 61 | 4393854 | Крышка | 1 |
| 62 | 4383021 | Заклёпка | 2 |
| 63 | 4383025 | Заклёпка | 1 |
| 75 | 4414917 | Рукоятка | 1 |
| 107 | J680616 | Винт с шайбой | 4 |
| 118 | J090816 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
