Облицовка (1-1) — HITACHI EX30U

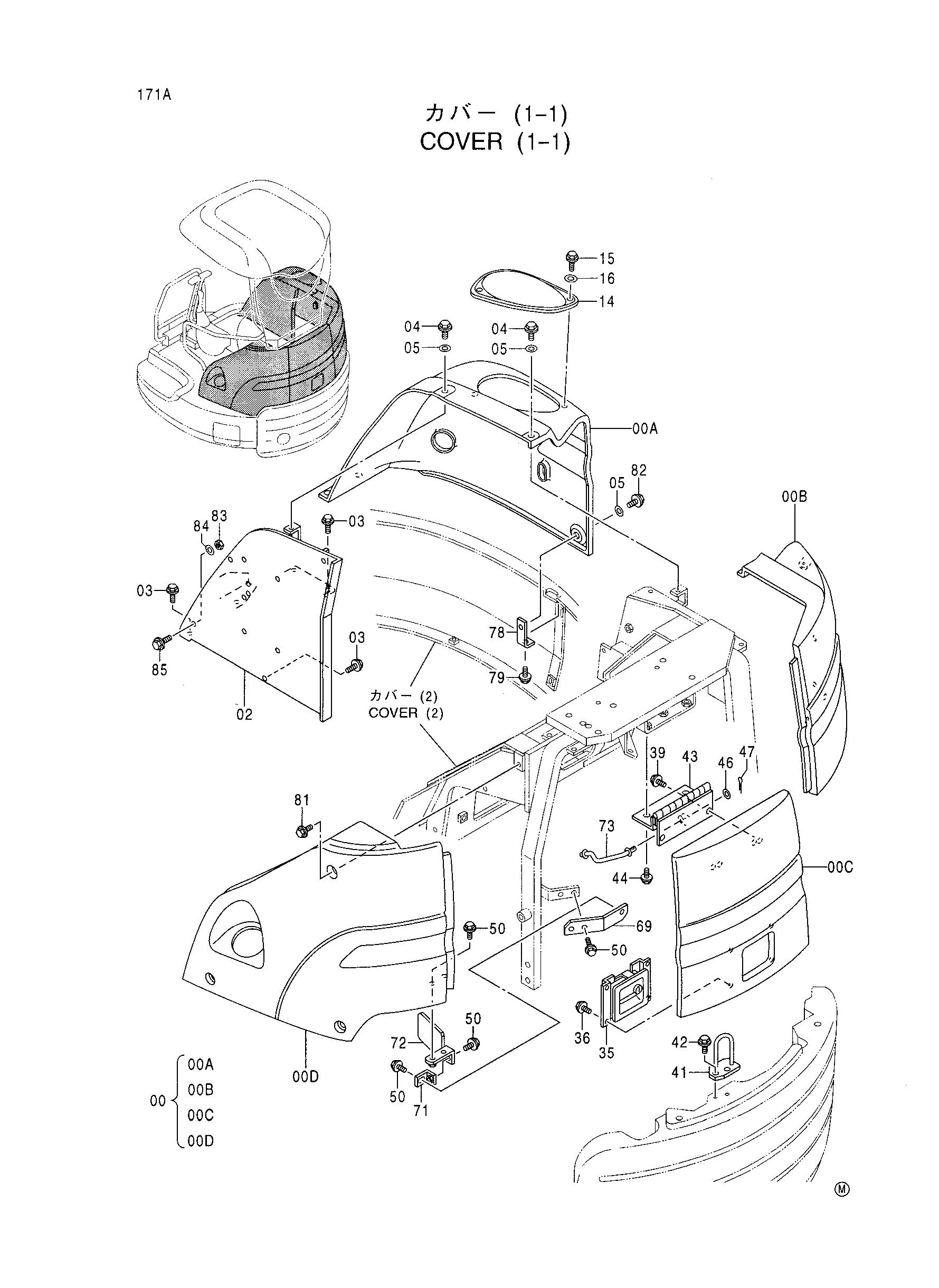

Заводская схема «Облицовка (1-1)» для HITACHI EX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4433503 | Крышка в сборе | 1 |
| 00A | 4433504 | Крышка | 1 |
| 00B | 4433505 | Крышка | 1 |
| 00C | 4433506 | Крышка двигатель | 1 |
| 00D | 4433507 | Крышка | 1 |
| 00 | 4433508 | Крышка в сборе | 1 |
| 00A | 4433509 | Крышка | 1 |
| 00B | 4433510 | Крышка | 1 |
| 00C | 4433511 | Крышка двигатель | 1 |
| 00D | 4433512 | Крышка | 1 |
| 02 | 7036494 | Кронштейн | 1 |
| 03 | J090820 | Болт с шайбой | 4 |
| 04 | J080825 | Болт с шайбой | 4 |
| 05 | 4346037 | Шайба | 3 |
| 14 | 4437040 | Крышка | 1 |
| 14 | 4417511 | Крышка | 1 |
| 15 | J090620 | Болт с шайбой | 2 |
| 16 | J253108 | Плоская шайба | 2 |
| 35 | 4418105 | Раткх | 1 |
| 36 | J090614 | Болт с шайбой | 4 |
| 39 | J090816 | Болт с шайбой | 2 |
| 41 | 9752585 | Защёлка | 1 |
| 42 | J061025 | Болт с шайбой | 2 |
| 43 | 8076133 | Петля | 1 |
| 44 | J090825 | Болт с шайбой | 2 |
| 46 | J253108 | Плоская шайба | 1 |
| 47 | A762016 | Шплинт | 1 |
| 50 | J090820 | Болт с шайбой | 6 |
| 69 | 4426742 | Пластина | 1 |
| 71 | 9753517 | Кронштейн | 1 |
| 72 | 9754085 замена: 9754971 | Кронштейн | 1 |
| 72 | 9754971 | Кронштейн | 1 |
| 73 | 9752471 | Стойка | 1 |
| 78 | 4429533 | Кронштейн | 1 |
| 79 | J090825 | Болт с шайбой | 1 |
| 81 | J090825 | Болт с шайбой | 3 |
| 82 | J080820 | Болт с шайбой | 1 |
| 83 | J231108 | Гайка | 1 |
| 84 | J253108 | Плоская шайба | 1 |
| 85 | J090820 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
