Основные гидролинии (1) — HITACHI EX30U

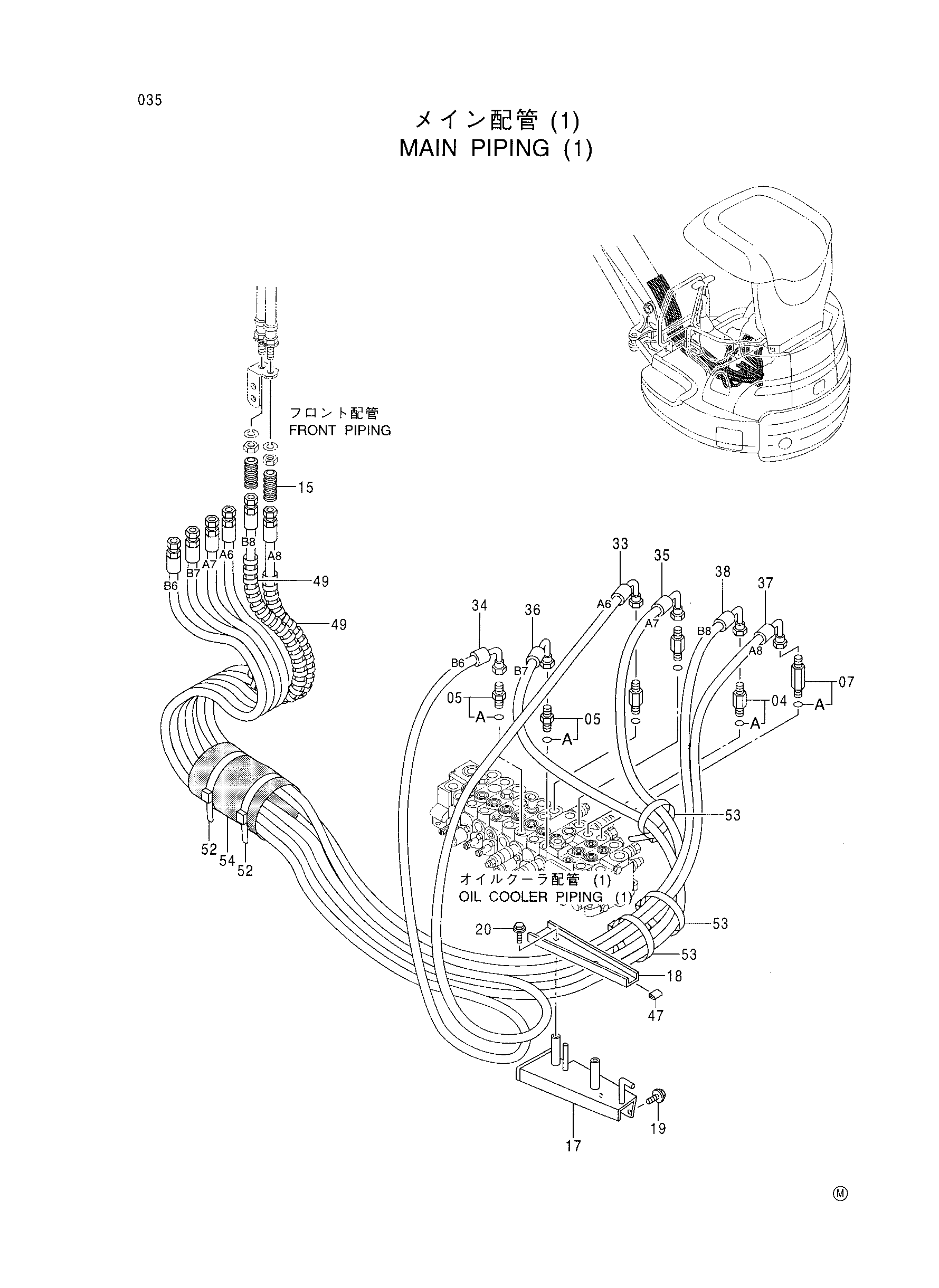

Заводская схема «Основные гидролинии (1)» для HITACHI EX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4368210 | Адаптер | 3 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 05 | 4042031 | Адаптер | 2 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4419496 | Адаптер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4433810 | Трубка | 2 |
| 17 | 8076333 | Кронштейн | 1 |
| 18 | 4420034 | Хомут шланга | 1 |
| 19 | J051025 | Болт с шайбой | 2 |
| 20 | J090816 | Болт с шайбой | 2 |
| 33 | 4428022 | Шланг | 1 |
| 34 | 4428023 | Шланг | 1 |
| 35 | 4428024 | Шланг | 1 |
| 36 | 4428025 | Шланг | 1 |
| 37 | 4428026 | Шланг | 1 |
| 38 | 4428027 | Шланг | 1 |
| 47 | 4431045 | Амортизатор | 1 |
| 49 | 4320661 | Защитный кожух | 2 |
| 52 | 4323613 | Ленточный зажим | 2 |
| 53 | 4055312 | Ленточный зажим | 3 |
| 54 | 4370544 | Сиденье резиновый | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
