Дополнительные гидролинии (верхняя платформа) — HITACHI EX30U

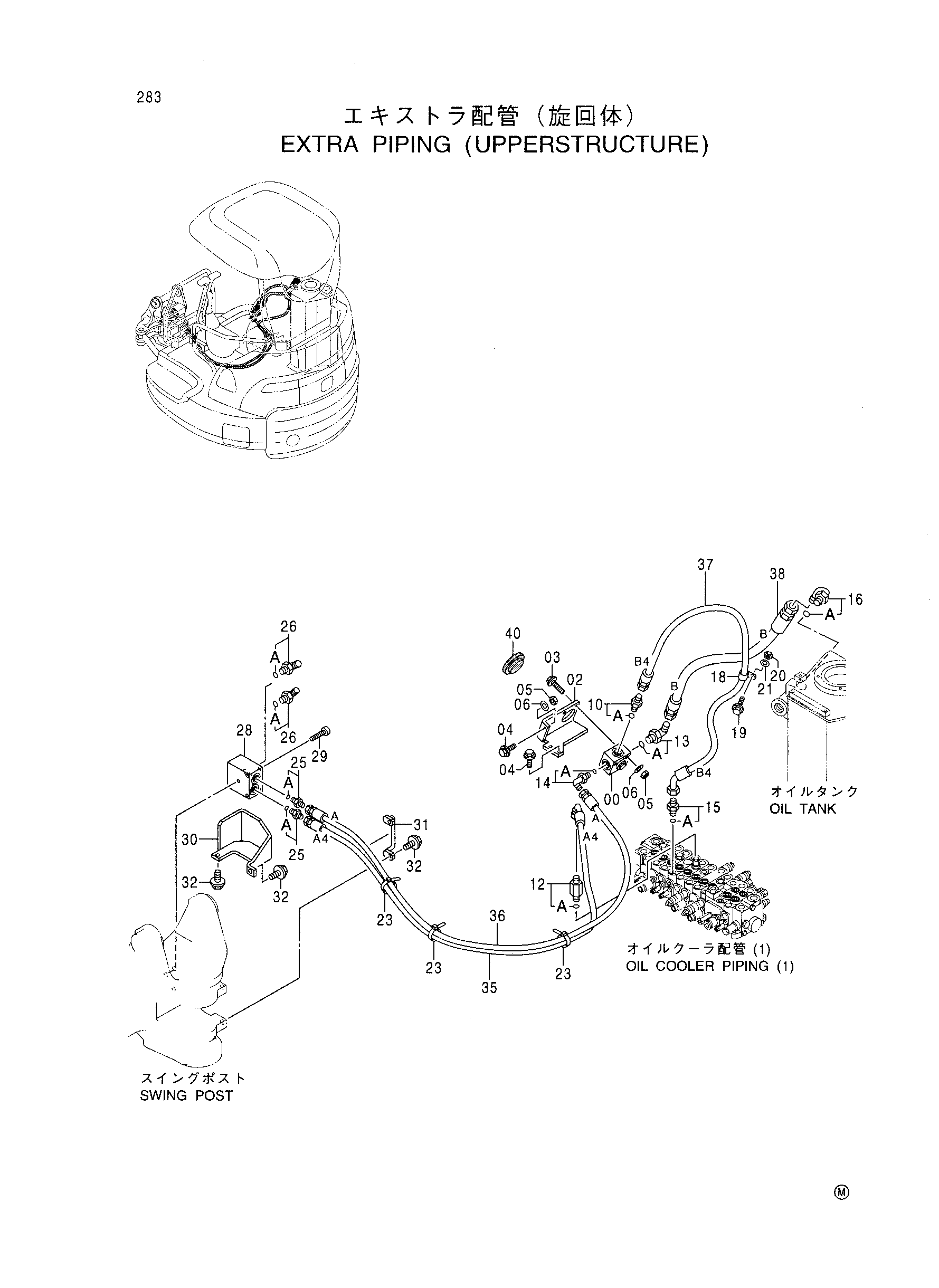

Заводская схема «Дополнительные гидролинии (верхняя платформа)» для HITACHI EX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4340948 | Клапан селектор | 1 |
| 02 | 3085065 | Кронштейн | 1 |
| 03 | J090865 | Болт с шайбой | 2 |
| 04 | J090825 | Болт с шайбой | 3 |
| 05 | J231108 | Гайка | 3 |
| 06 | J253108 | Плоская шайба | 3 |
| 10 | 4042032 | Адаптер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4419500 | Адаптер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4169598 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4037760 | Угловой штуцер | 1 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | 4419501 | Адаптер | 1 |
| 15A | 4509180 | Уплотнительное кольцо | 1 |
| 16 | 4169596 | Угловой штуцер | 1 |
| 16A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | 4190277 | Зажим | 1 |
| 19 | J090820 | Болт с шайбой | 1 |
| 20 | J231108 | Гайка | 1 |
| 21 | J253108 | Плоская шайба | 1 |
| 23 | 4055312 | Ленточный зажим | 3 |
| 25 | 4042032 | Адаптер | 2 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 26 | 4037760 | Угловой штуцер | 2 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 3078513 | Коллектор | 1 |
| 29 | J770855 | Болт с внутренним шестигранником | 3 |
| 30 | 8078075 | Крышка | 1 |
| 31 | 8078290 | Направляющая шланг | 1 |
| 32 | J051025 | Болт с шайбой | 4 |
| 35 | 4428040 | Шланг | 1 |
| 36 | 4428041 | Шланг | 1 |
| 37 | 4428042 | Шланг | 1 |
| 38 | 4428043 | Шланг | 1 |
| 40 | 4408091 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
