Топливные трубопроводы — HITACHI EX30U

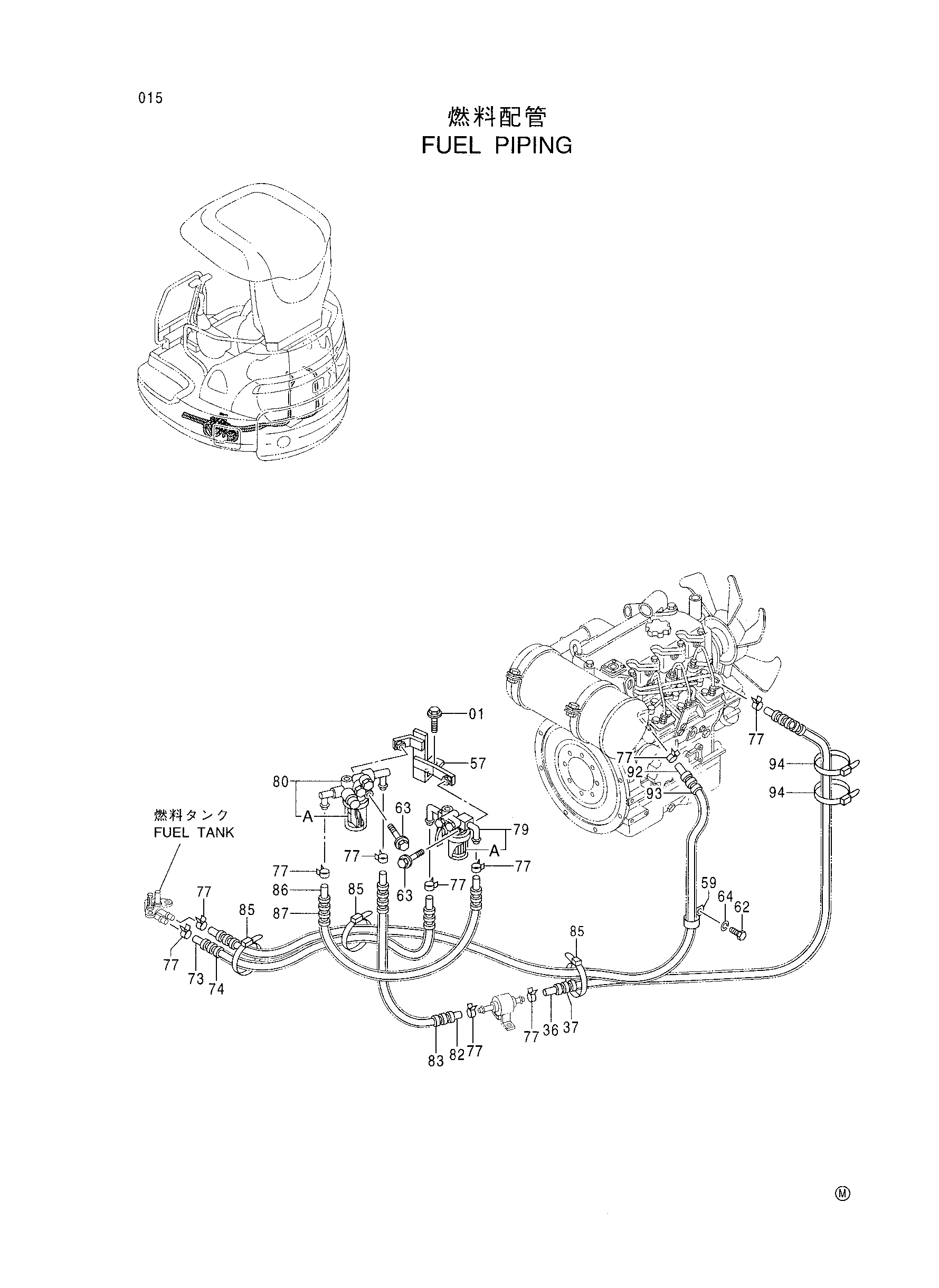

Заводская схема «Топливные трубопроводы» для HITACHI EX30U. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J051020 | Болт с шайбой | 2 |
| 36 | 4427935 | Топливный шланг | 1 |
| 37 | 4427941 | Трубка | 1 |
| 57 | 9753275 | Кронштейн | 1 |
| 59 | 4190253 | Зажим | 1 |
| 62 | J971016 | Болт | 1 |
| 63 | J090870 | Болт с шайбой | 2 |
| 64 | J252210 | Пружинная шайба | 1 |
| 73 | 4429126 | Топливный шланг | 1 |
| 74 | 4429412 | Трубка | 1 |
| 77 | 4339258 | Хомут шланга | 10 |
| 79 | 4399161 | Фильтр | 1 |
| 79A | 4418776 | Фильтрующий элемент | 1 |
| 80 | 4374591 | Топливный фильтр | 1 |
| 80A | 4376643 | Фильтрующий элемент | 1 |
| 82 | 4427932 | Топливный шланг | 1 |
| 83 | 4427938 | Трубка | 1 |
| 85 | 4055311 | Ленточный зажим | 3 |
| 86 | 4427933 | Топливный шланг | 1 |
| 87 | 4427939 | Трубка | 1 |
| 92 | 4427937 | Топливный шланг | 1 |
| 93 | 4427943 | Трубка | 1 |
| 94 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX30U и серийный номер машины. Это снижает риск заказа детали другого исполнения.
