Напорные трубопроводы — HITACHI EX300LCLL-5M

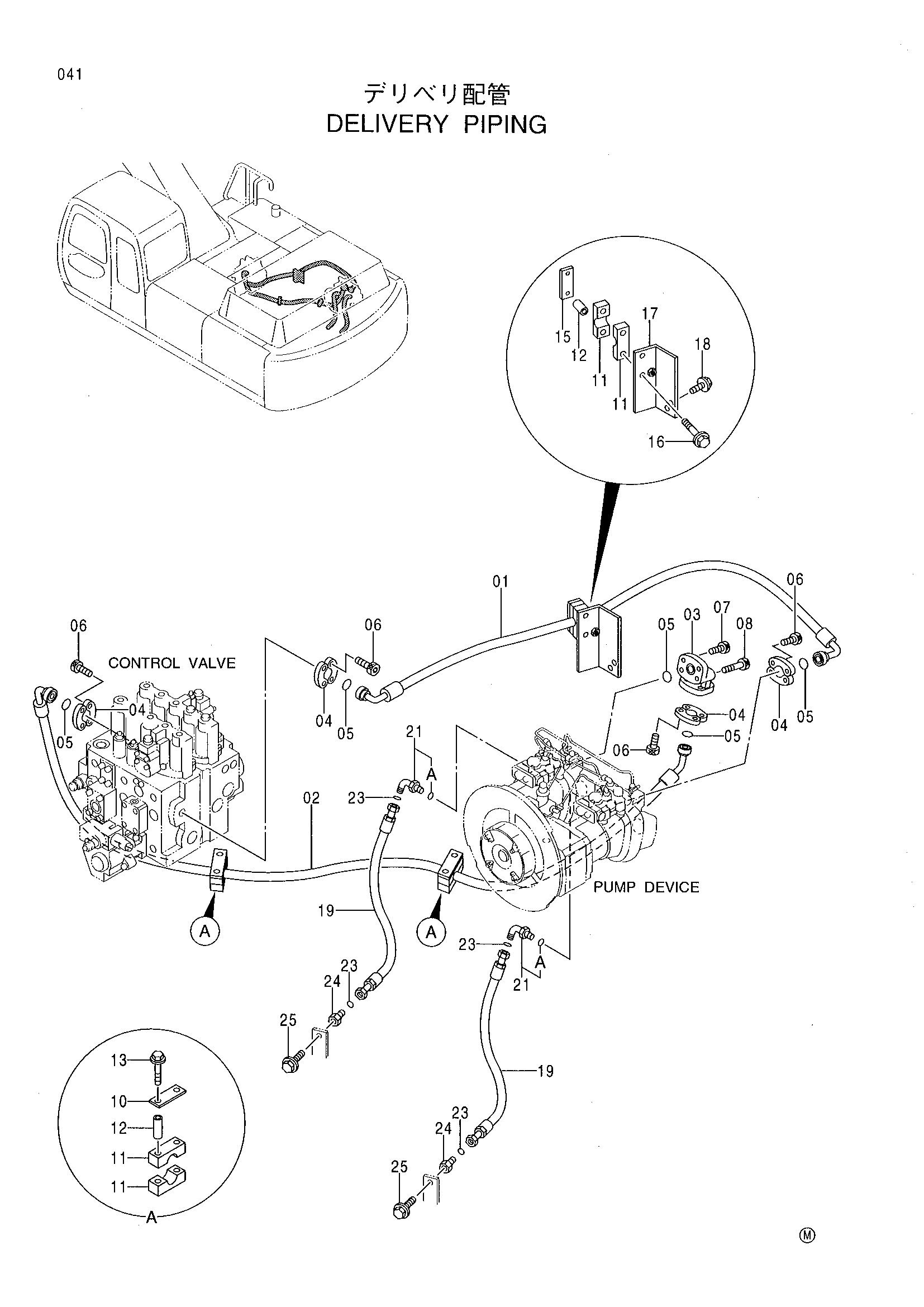

Заводская схема «Напорные трубопроводы» для HITACHI EX300LCLL-5M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4398036 | Шланг | 1 |
| 02 | 4408358 | Шланг | 1 |
| 03 | 2035088 | Коллектор | 1 |
| 04 | 4085560 | Разъёмный фланец | 8 |
| 05 | 966993 | Уплотнительное кольцо | 5 |
| 06 | J781240 | Болт с внутренним шестигранником | 16 |
| 07 | J781245 | Болт с внутренним шестигранником | 2 |
| 08 | J781280 | Болт с внутренним шестигранником | 2 |
| 10 | 4195494 | Пластина | 2 |
| 11 | 4323361 | Хомут | 6 |
| 12 | 4323362 | Проставка | 6 |
| 13 | J011090 | Болт с шайбой | 4 |
| 15 | 4255264 | Седло винта | 1 |
| 16 | J011090 | Болт с шайбой | 2 |
| 17 | 8071346 | Кронштейн | 1 |
| 18 | J011022 | Болт с шайбой | 2 |
| 19 | 4260127 | Шланг | 2 |
| 21 | 4157562 | Угловой штуцер | 2 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
| 23 | 4187308 | Уплотнительное кольцо | 4 |
| 24 | 4204882 | Пробка | 2 |
| 25 | J011235 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300LCLL-5M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
