Пилотные гидролинии (10) — HITACHI EX300LCLL-5M

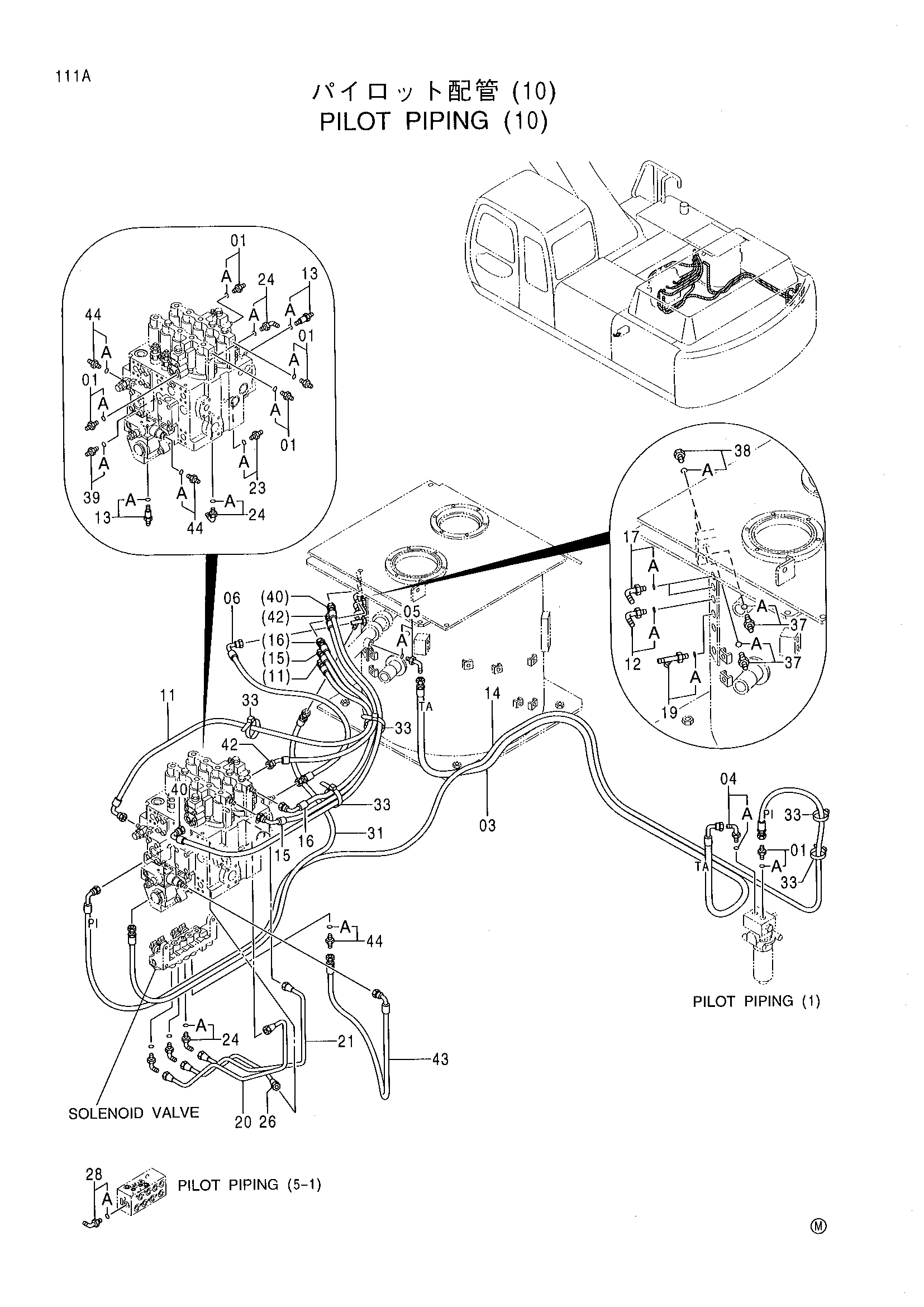

Заводская схема «Пилотные гидролинии (10)» для HITACHI EX300LCLL-5M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200465 | Адаптер | 5 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4386674 | Шланг | 1 |
| 04 | 4154672 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4219345 | Угловой штуцер | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4391111 | Пластиковый шланг | 1 |
| 11 | 4333396 | Шланг | 1 |
| 12 | 4154671 | Угловой штуцер | 1 |
| 12A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4390157 | Адаптер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4391119 | Шланг | 1 |
| 15 | 4386675 | Пластиковый шланг | 1 |
| 16 | 4221221 | Нейлоновый шланг | 1 |
| 17 | 4154670 | Угловой штуцер | 2 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4205363 | Тройник | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4386525 | Трубка | 1 |
| 21 | 3079456 | Трубка | 1 |
| 23 | 4255304 | Штуцер трубки | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4293950 | Угловой штуцер | 5 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4386526 | Трубка | 1 |
| 28 | 4156434 | Угловой штуцер | 1 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4319152 | Шланг | 1 |
| 33 | 4055312 | Ленточный зажим | 5 |
| 37 | 4255792 | Адаптер | 2 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4093624 | Пробка | 2 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4261937 | Фильтр | 1 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | 4355424 | Шланг | 1 |
| 42 | 4405433 | Шланг | 1 |
| 43 | 4360873 | Шланг | 1 |
| 44 | 4200467 | Адаптер | 3 |
| 44A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300LCLL-5M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
