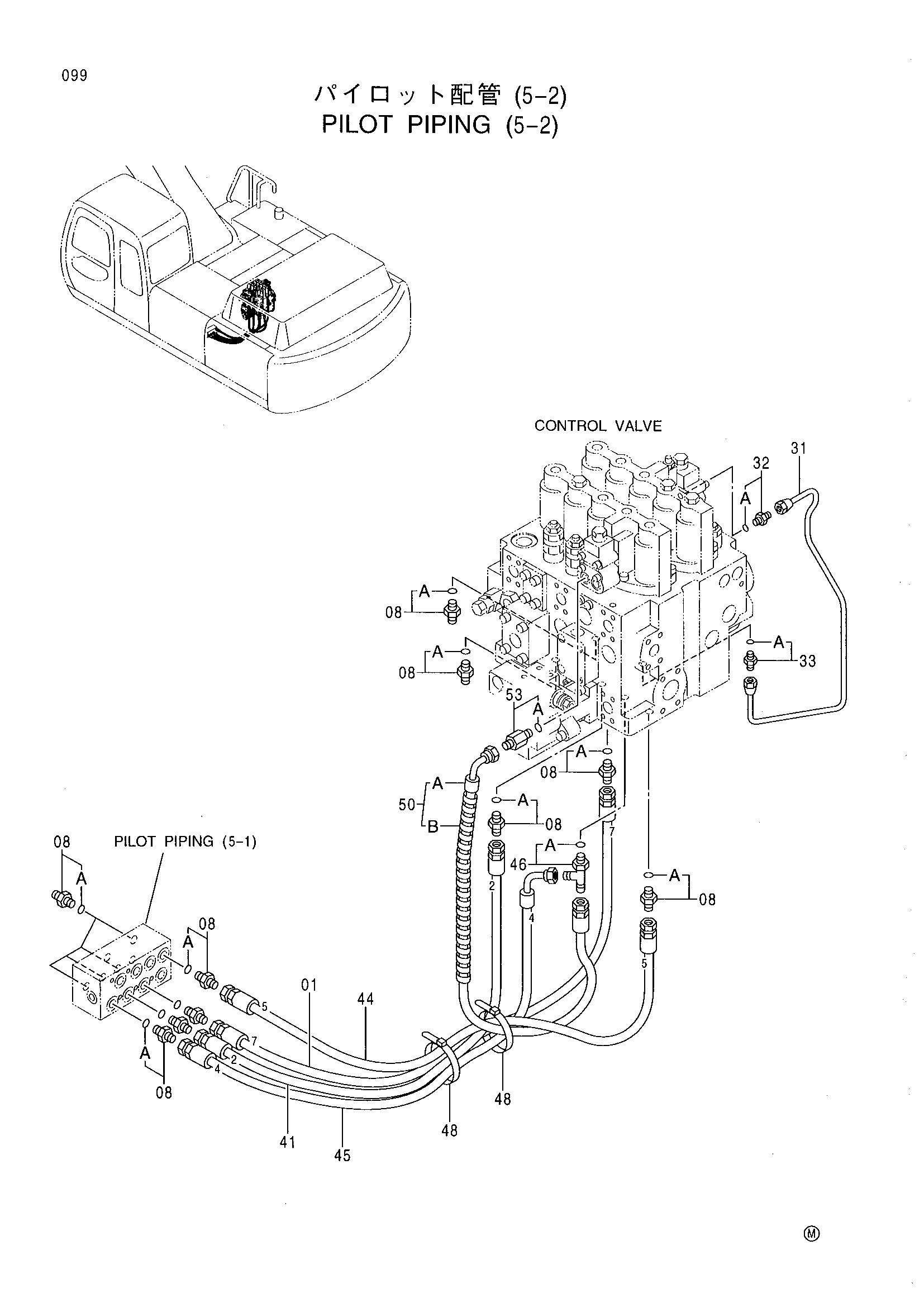

Пилотные гидролинии (5-2) — HITACHI EX300LCLL-5M
Заводская схема «Пилотные гидролинии (5-2)» для HITACHI EX300LCLL-5M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4386667 | Пластиковый шланг | 1 |
| 08 | 4200466 | Адаптер | 13 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 3079449 | Трубка | 1 |
| 32 | 4255304 | Штуцер трубки | 1 |
| 32A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4255305 | Штуцер трубки | 1 |
| 33A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4398898 | Пластиковый шланг | 1 |
| 44 | 4396639 | Пластиковый шланг | 1 |
| 45 | 4260476 | Нейлоновый шланг | 1 |
| 46 | 4205363 | Тройник | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | 4055312 | Ленточный зажим | 2 |
| 50 | 9168206 | Шланг в сборе | 1 |
| 50A | 4365595 | Шланг | 1 |
| 50B | 4327293 | Защитный кожух | 1 |
| 53 | 4209931 | Адаптер | 1 |
| 53A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300LCLL-5M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
