Всасывающие трубопроводы — HITACHI EX300LCLL-5M

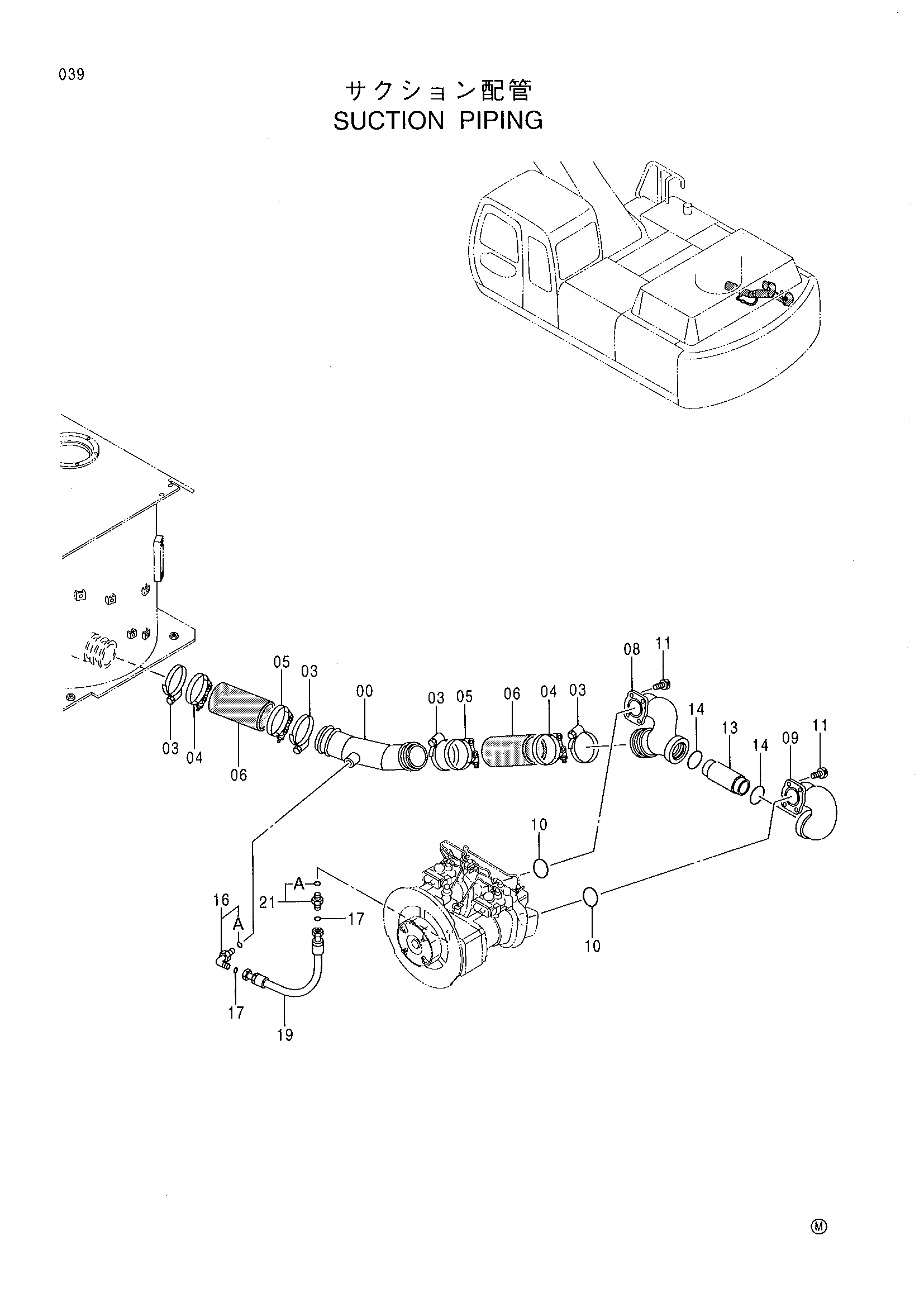

Заводская схема «Всасывающие трубопроводы» для HITACHI EX300LCLL-5M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8071342 | Всасывающая трубка | 1 |
| 03 | 4512716 | Хомут шланга | 4 |
| 04 | 4282488 | Хомут шланга | 2 |
| 05 | 4282489 | Хомут шланга | 2 |
| 06 | 4314063 | Резиновый шланг | 2 |
| 08 | 1018863 | Коллектор | 1 |
| 09 | 2034914 | Коллектор | 1 |
| 10 | A811075 | Уплотнительное кольцо | 2 |
| 11 | J781228 | Болт с внутренним шестигранником | 8 |
| 13 | 3036667 | Трубка | 1 |
| 14 | 4113155 | Уплотнительное кольцо | 2 |
| 16 | 4157562 | Угловой штуцер | 1 |
| 16A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 4187308 | Уплотнительное кольцо | 2 |
| 19 | 4197724 | Шланг | 1 |
| 21 | 4189619 | Адаптер | 1 |
| 21A | 4506424 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300LCLL-5M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
