Электрооборудование (B) — HITACHI EX300LCLL-5M

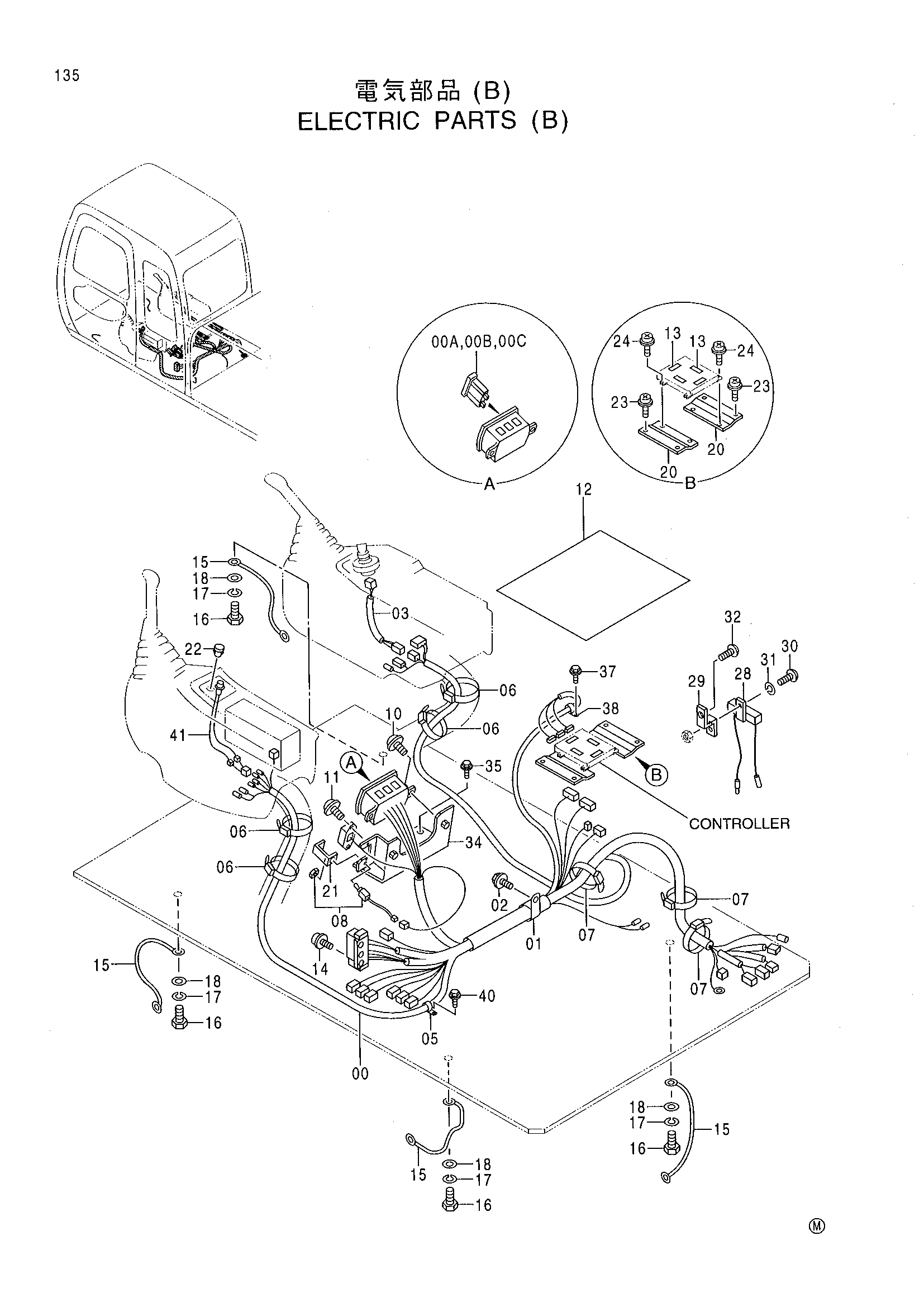

Заводская схема «Электрооборудование (B)» для HITACHI EX300LCLL-5M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 0002289 | Жгут проводов | 1 |
| 00A | 4195593 | Предохранитель(5A) | 8 |
| 00B | 4195594 | Предохранитель(10A) | 8 |
| 00C | 4195596 | Предохранитель(20A) | 3 |
| 01 | 4190265 | Зажим | 1 |
| 02 | J021025 | Болт с шайбой | 1 |
| 03 | 4277927 | Жгут проводов | 1 |
| 05 | 4190275 | Зажим | 1 |
| 06 | 4121859 | Ленточный зажим | 4 |
| 07 | 4055312 | Ленточный зажим | 3 |
| 08 | 4359384 | Выключатель | 1 |
| 10 | J450620 | Винт с шайбой | 2 |
| 11 | J460310 | Винт с шайбой | 2 |
| 12 | 3075379 | Крышка | 1 |
| 13 | 4365396 | Лента | 4 |
| 14 | J460620 | Винт с шайбой | 2 |
| 15 | 4281293 | Жгут проводов | 4 |
| 16 | J901016 | Болт | 4 |
| 17 | A590910 | Пружинная шайба | 4 |
| 18 | A590110 | Плоская шайба | 4 |
| 20 | 9745785 | Кронштейн | 2 |
| 21 | 4367375 | Кронштейн | 1 |
| 22 | 4294437 | Колпачок | 1 |
| 23 | J450616 | Винт с шайбой | 4 |
| 24 | J460625 | Винт с шайбой | 4 |
| 28 | 4191772 | Резистор | 1 |
| 29 | 4379070 | Кронштейн | 1 |
| 30 | 4204811 | Винт | 1 |
| 31 | A590904 | Пружинная шайба | 1 |
| 32 | J680616 | Винт с шайбой | 1 |
| 34 | 8067722 | Кронштейн | 1 |
| 35 | J020820 | Болт с шайбой | 2 |
| 37 | J020616 | Болт с шайбой | 1 |
| 38 | 4289217 | Зажим трубка | 1 |
| 40 | J021025 | Болт с шайбой | 1 |
| 41 | 4384758 | Выключатель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300LCLL-5M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
