Крышка (5) — HITACHI EX300LCLL-5

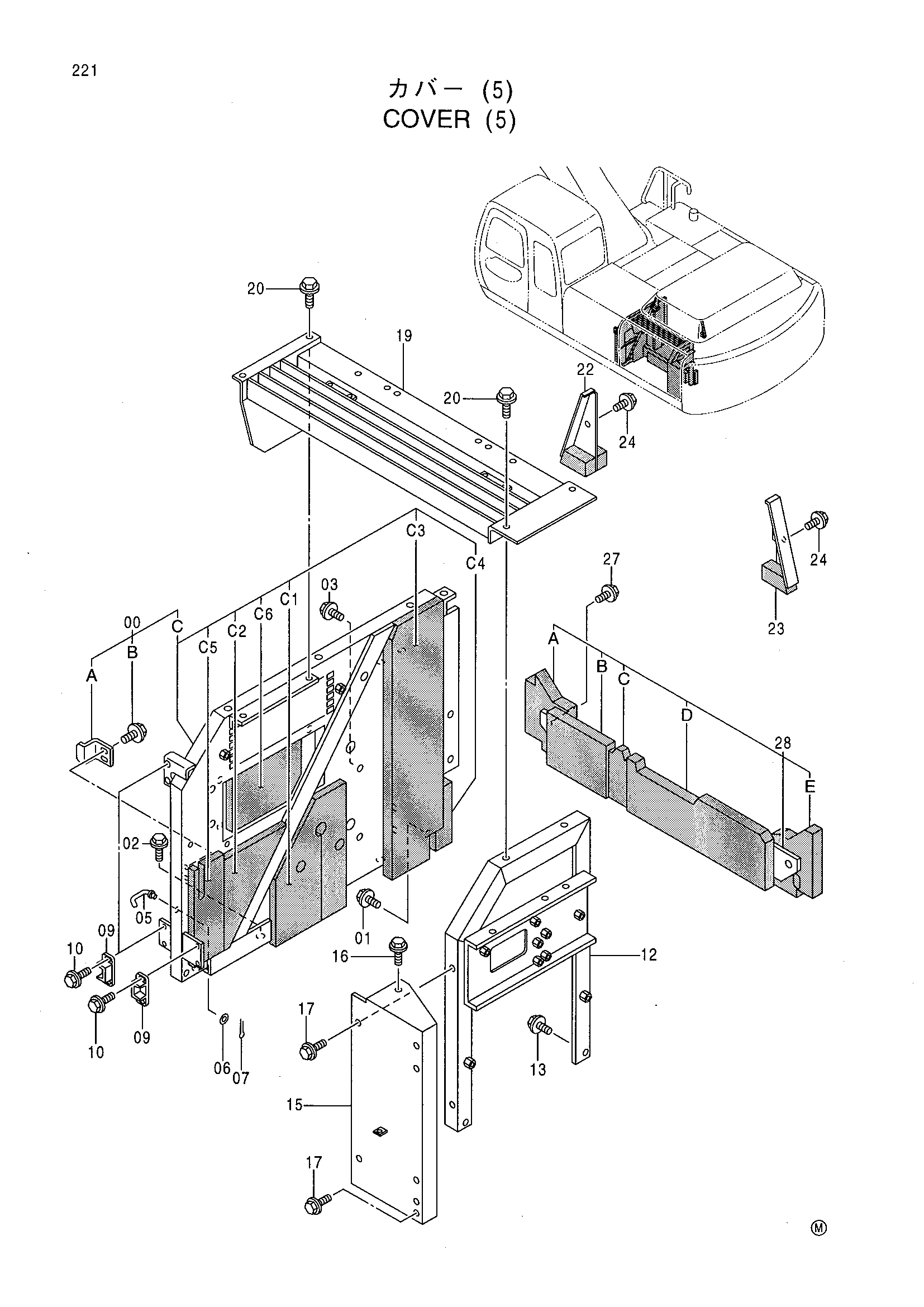

Заводская схема «Крышка (5)» для HITACHI EX300LCLL-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9161859 | Крышка | 1 |
| 00A | 4257087 | Ограничитель | 1 |
| 00B | J031030 | Болт с шайбой | 2 |
| 00C | 6017103 | Крышка | 1 |
| 00C1 | 4396043 | Резиновая прокладка | 1 |
| 00C2 | 4386985 | Резиновая прокладка | 1 |
| 00C3 | 4386986 | Резиновая прокладка | 1 |
| 00C4 | 4386987 | Резиновая прокладка | 1 |
| 00C5 | 4386988 | Резиновая прокладка | 1 |
| 00C6 | 4386989 | Виброизолятор | 1 |
| 01 | J021030 | Болт с шайбой | 2 |
| 02 | J031235 | Болт с шайбой | 2 |
| 03 | J021025 | Болт с шайбой | 2 |
| 05 | 9738313 | Стойка | 1 |
| 06 | A590106 | Плоская шайба | 1 |
| 07 | 4022696 | Стопорный палец | 1 |
| 09 | 4175253 | Кронштейн | 3 |
| 10 | J020614 | Болт с шайбой | 6 |
| 12 | 7033252 | Опора | 1 |
| 13 | J021030 | Болт с шайбой | 2 |
| 15 | 8069254 | Опора | 1 |
| 16 | J031030 | Болт с шайбой | 1 |
| 17 | J021030 | Болт с шайбой | 3 |
| 19 | 7033267 | Крышка | 1 |
| 20 | J021030 | Болт с шайбой | 4 |
| 22 | 8069322 | Крышка | 1 |
| 23 | 8069323 | Крышка | 1 |
| 24 | J021025 | Болт с шайбой | 2 |
| 27 | J031030 | Болт с шайбой | 2 |
| 28 | 8069872 | Крышка | 1 |
| 28A | 4389877 | Резиновая прокладка | 1 |
| 28B | 4386744 | Резиновая прокладка | 1 |
| 28C | 4389878 | Резиновая прокладка | 1 |
| 28D | 4389879 | Резиновая прокладка | 1 |
| 28E | 4389880 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300LCLL-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
