Электрооборудование (F) — HITACHI EX300LCLL-5

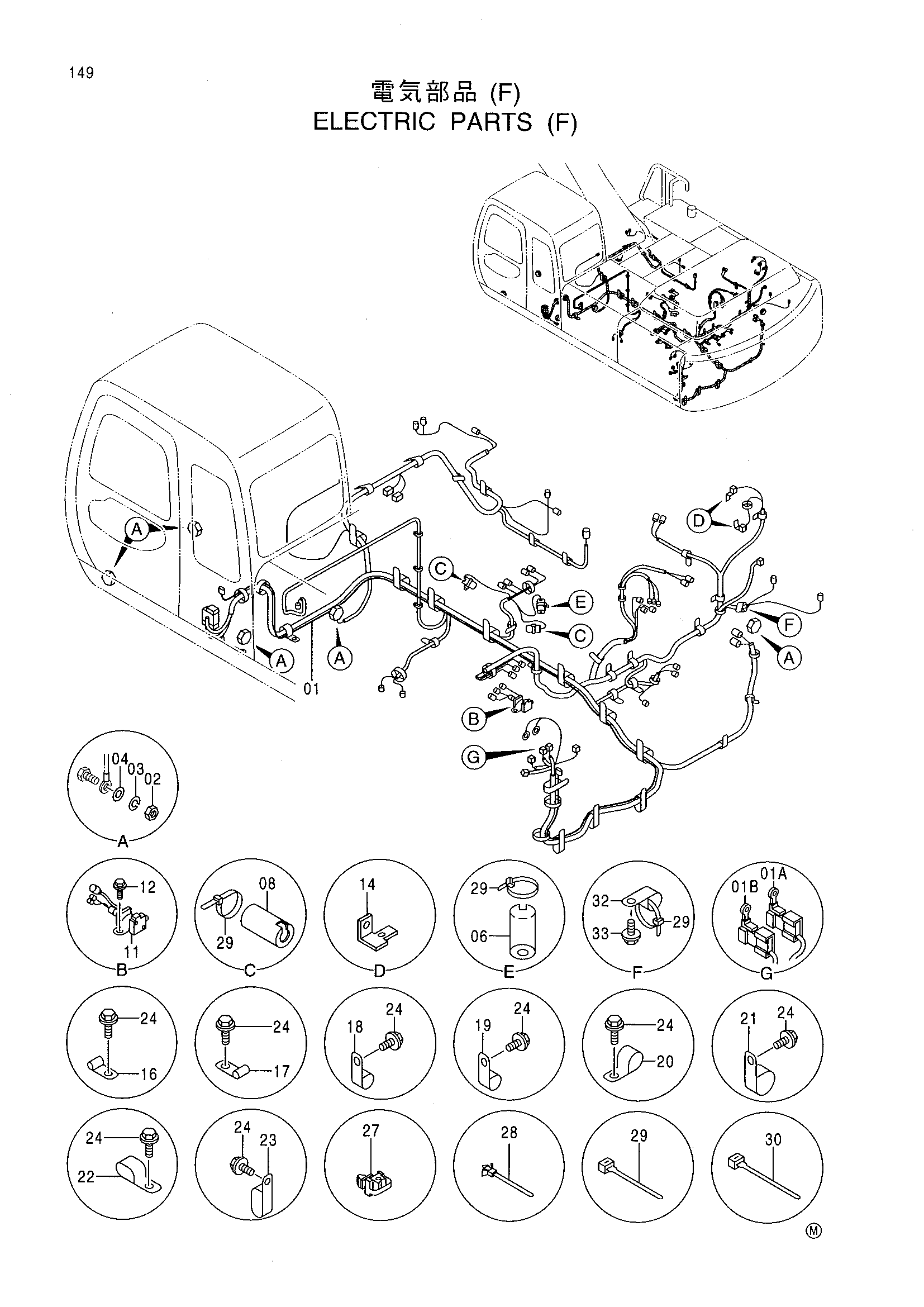

Заводская схема «Электрооборудование (F)» для HITACHI EX300LCLL-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 0003789 | Жгут проводов | 1 |
| 01A | 4270554 | Фусибле-линк | 1 |
| 01B | 4287670 | Фусибле-линк | 1 |
| 02 | J950010 | Гайка | 5 |
| 03 | A590910 | Пружинная шайба | 5 |
| 04 | A590110 | Плоская шайба | 5 |
| 06 | 4407233 | Колпачок | 1 |
| 08 | 4207239 | Колпачок | 2 |
| 11 | 4279835 | Реле защитный | 1 |
| 12 | J010816 | Болт с шайбой | 2 |
| 14 | 4257159 | Кронштейн | 2 |
| 16 | 4190261 | Зажим | 5 |
| 17 | 4190275 | Зажим | 4 |
| 18 | 4190273 | Зажим | 8 |
| 19 | 4190274 | Зажим | 4 |
| 20 | 4192035 | Зажим | 4 |
| 21 | 4190264 | Зажим | 1 |
| 22 | 4190282 | Зажим | 1 |
| 23 | 4190266 | Зажим | 6 |
| 24 | J011020 | Болт с шайбой | 33 |
| 27 | 4343690 | Зажим | 3 |
| 28 | 4254600 | Зажим | 1 |
| 29 | 4055311 | Ленточный зажим | 17 |
| 30 | 4055312 | Ленточный зажим | 2 |
| 32 | 4000860 | Зажим трубка | 1 |
| 33 | J010616 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300LCLL-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
