Гидролинии хода <330> — HITACHI EX300LCLL-5

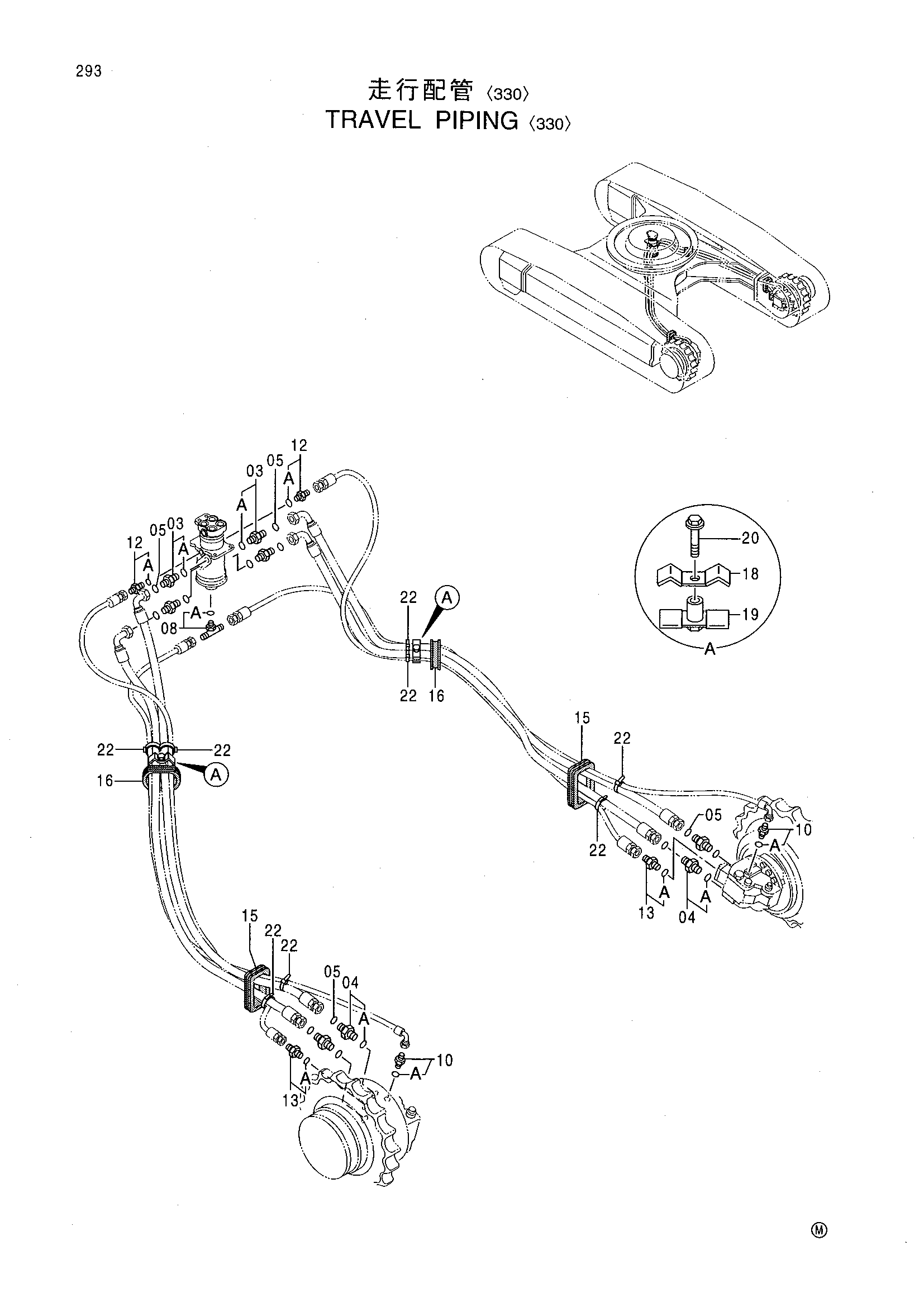

Заводская схема «Гидролинии хода <330>» для HITACHI EX300LCLL-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4189601 | Адаптер | 4 |
| 03A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | 4272493 | Адаптер | 4 |
| 04A | 970860 | Уплотнительное кольцо | 1 |
| 05 | 4187328 | Уплотнительное кольцо | 8 |
| 08 | 4221224 | Тройник | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4210361 | Адаптер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4200465 | Адаптер | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4200465 | Адаптер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4380020 | Резиновая втулка | 2 |
| 16 | 4272436 | Резиновая втулка | 2 |
| 18 | 4202103 | Хомут | 2 |
| 19 | 9736782 | Хомут | 2 |
| 20 | J011265 | Болт с шайбой | 2 |
| 22 | 4121859 | Ленточный зажим | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300LCLL-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
