Основные гидролинии (2) — HITACHI EX300LCLL-5

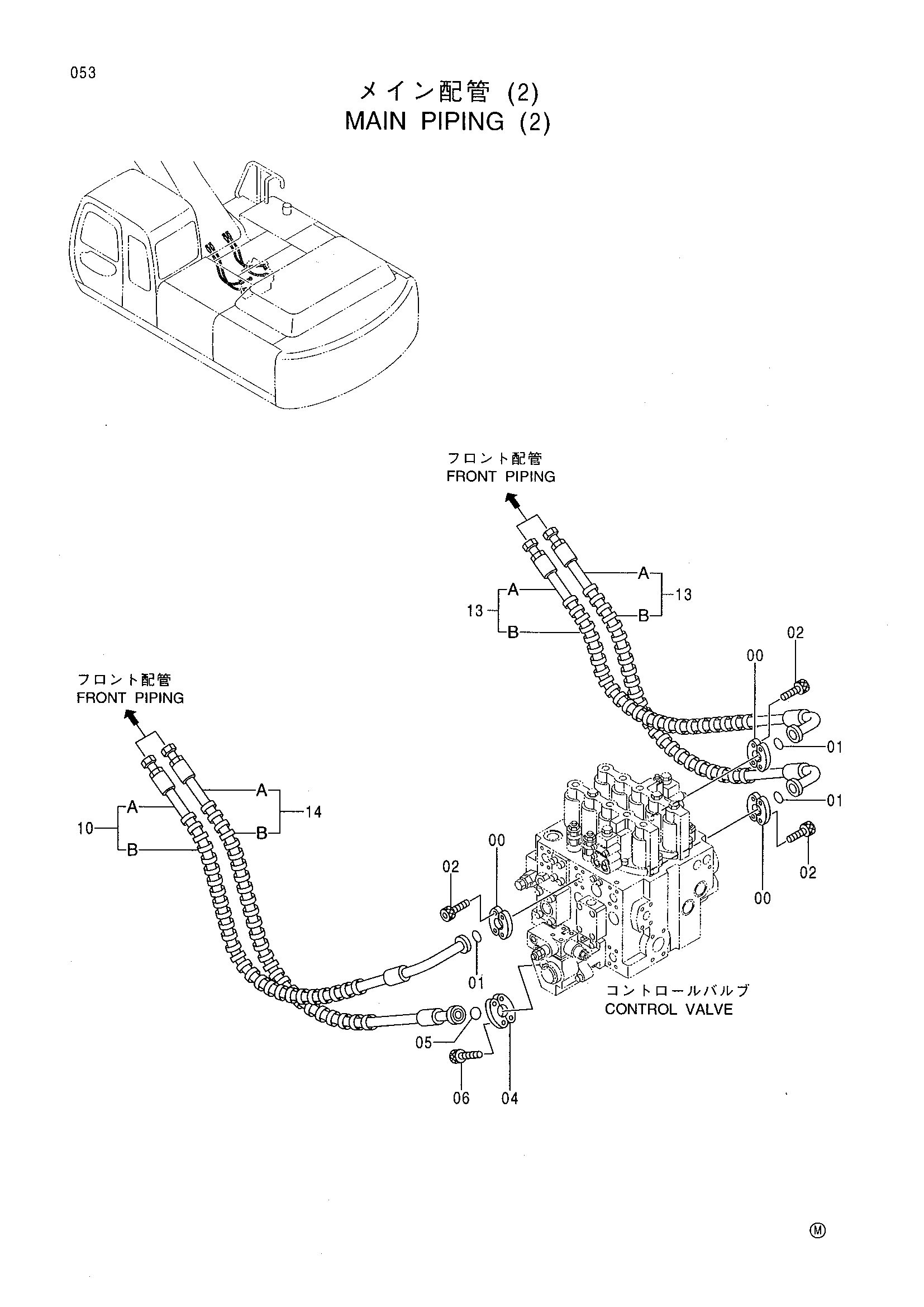

Заводская схема «Основные гидролинии (2)» для HITACHI EX300LCLL-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 962453 | Разъёмный фланец | 6 |
| 01 | 966993 | Уплотнительное кольцо | 3 |
| 02 | J781030 | Болт с внутренним шестигранником | 12 |
| 04 | 4154614 | Разъёмный фланец | 2 |
| 05 | 4508805 | Уплотнительное кольцо | 1 |
| 06 | J781230 | Болт с внутренним шестигранником | 4 |
| 10 | 9163651 | Шланг в сборе | 1 |
| 10A | 4386290 | Шланг | 1 |
| 10B | 4327294 | Защитный кожух | 3 |
| 13 | 9163650 | Шланг в сборе | 2 |
| 13A | 4386289 | Шланг | 1 |
| 13B | 4327294 | Защитный кожух | 2 |
| 14 | 9172480 | Шланг в сборе | 1 |
| 14A | 4405050 | Шланг | 1 |
| 14B | 4327294 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300LCLL-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
