Направляющее колесо <STD. гусеница><LC гусеница> — HITACHI EX300LC-5M

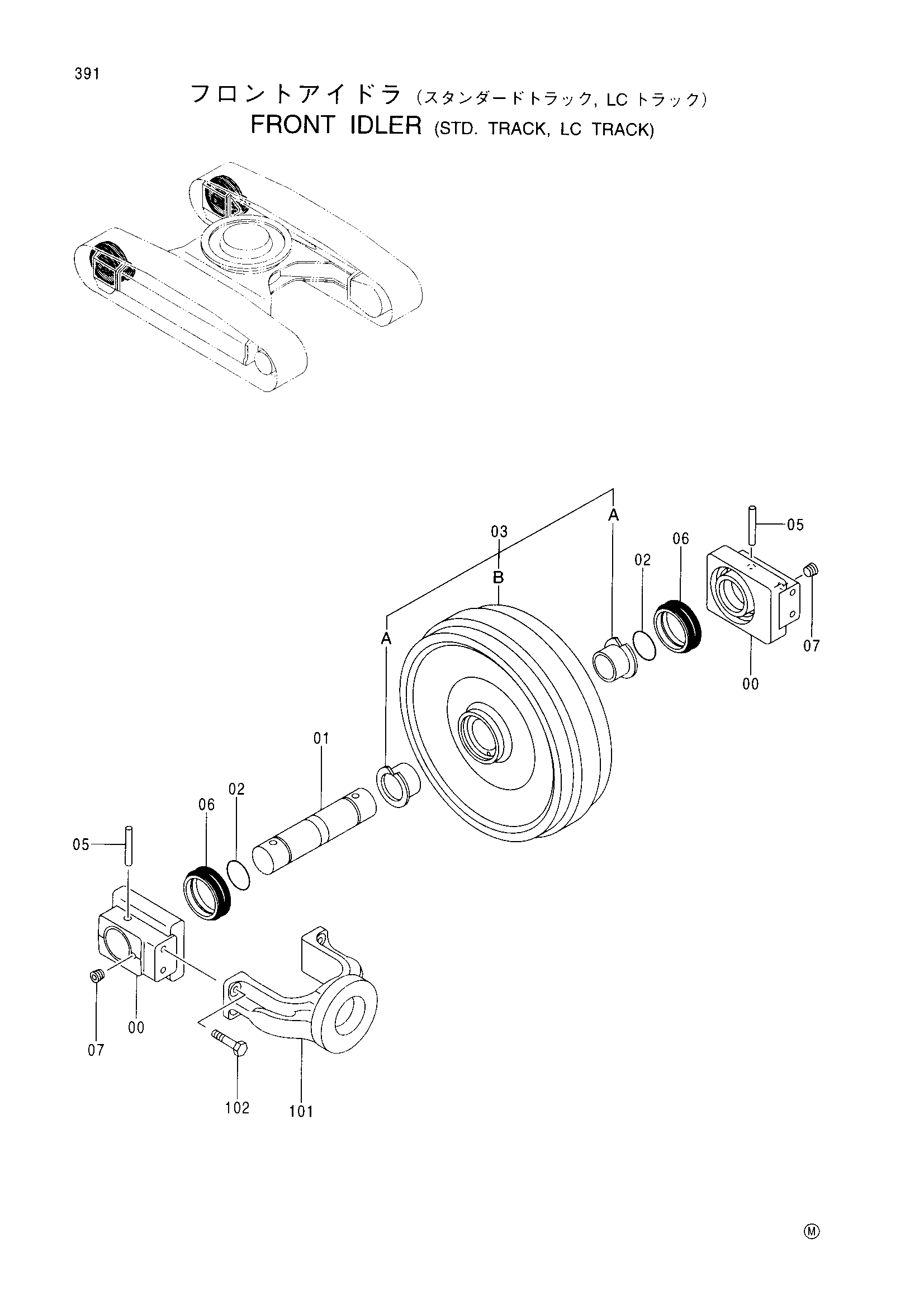

Заводская схема «Направляющее колесо <STD. гусеница><LC гусеница>» для HITACHI EX300LC-5M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1023376 | Подшипник | 2 |
| 00-07 | 9154690 | Направляющее колесо в сборе | 2 |
| 01 | 3077237 | Мост | 1 |
| 02 | A810080 | Уплотнительное кольцо | 2 |
| 03 | 9154691 | Направляющее колесо | 1 |
| 03A | 3075766 | Втулка | 2 |
| 03B | 6017370 | Направляющее колесо | 1 |
| 05 | 4138084 | Палец | 2 |
| 06 | 4153732 | Комплект уплотнений | 2 |
| 07 | 4315607 | Пробка | 2 |
| 101 | 1023479 | Вилка | 2 |
| 102 | J901640 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300LC-5M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
