Шланг защита от разрыва клапан трубопроводы (стрела): 2 <выбор> — HITACHI EX300LC-5M

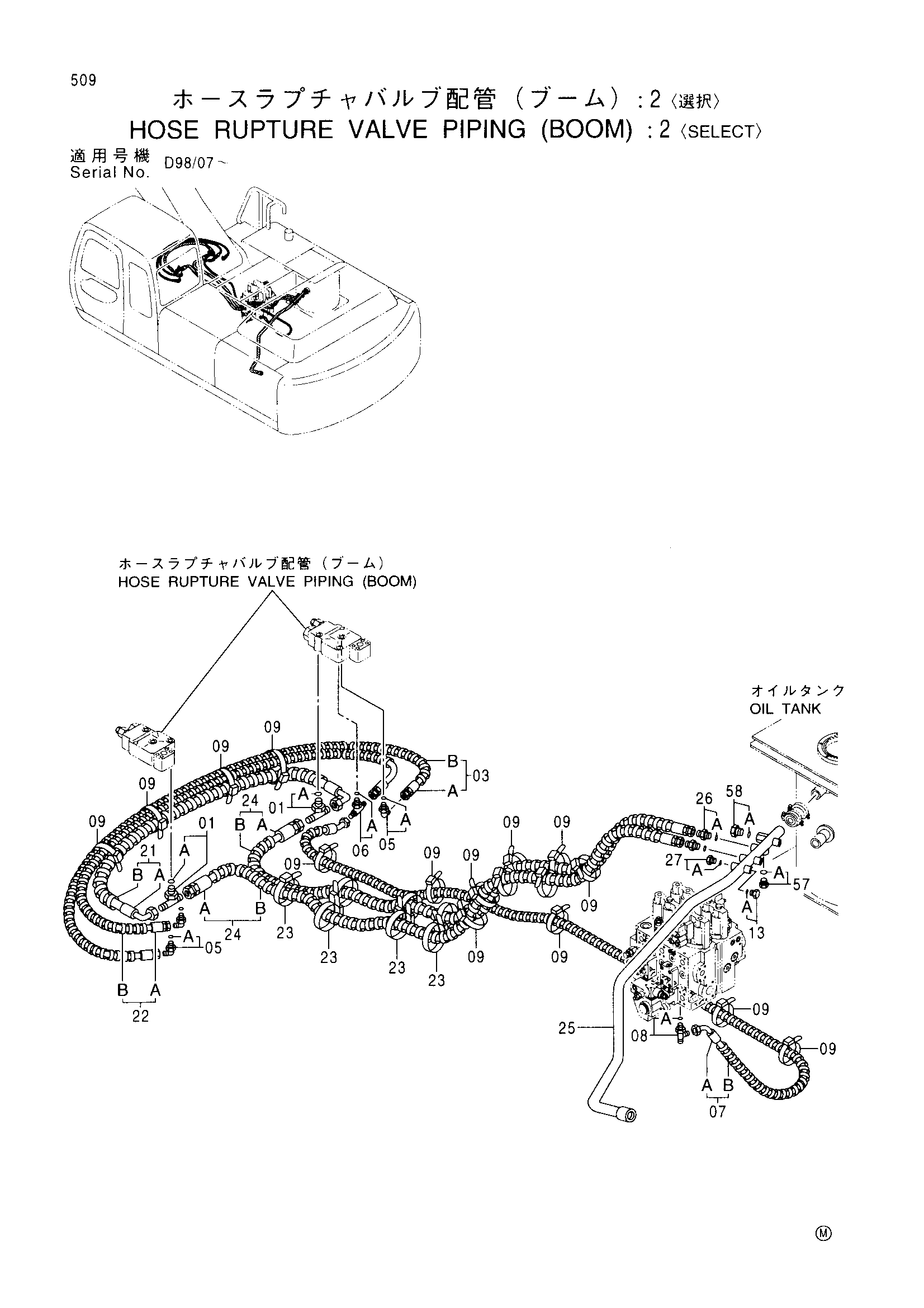

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела): 2 <выбор>» для HITACHI EX300LC-5M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4221272 | Тройник | 2 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | 9168039 | Шланг в сборе | 1 |
| 03A | 4397329 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 3 |
| 05 | 4154670 | Угловой штуцер | 3 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4226388 | Тройник | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 9168031 | Шланг в сборе | 1 |
| 07A | 4397328 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 7 |
| 08 | 4205363 | Тройник | 1 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4055312 | Ленточный зажим | 16 |
| 13 | 4092534 | Пробка | 1 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 9174419 | Шланг в сборе | 1 |
| 21A | 4239725 | Шланг | 1 |
| 21B | 4327294 | Защитный кожух | 3 |
| 22 | 9174423 | Шланг в сборе | 1 |
| 22A | 4408485 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 3 |
| 23 | 4121859 | Ленточный зажим | 7 |
| 24 | 9176581 | Шланг в сборе | 2 |
| 24A | 4412001 | Шланг | 1 |
| 24B | 4327294 | Защитный кожух | 9 |
| 25 | 8074717 | Обратная трубка | 1 |
| 26 | 4288001 | Адаптер | 2 |
| 26A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4174541 | Пробка | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 57 | 4092534 | Пробка | 1 |
| 57A | 4509180 | Уплотнительное кольцо | 1 |
| 58 | 4113926 | Пробка | 1 |
| 58A | 4506429 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300LC-5M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
