Крышка двигателя — HITACHI EX300LC-5M

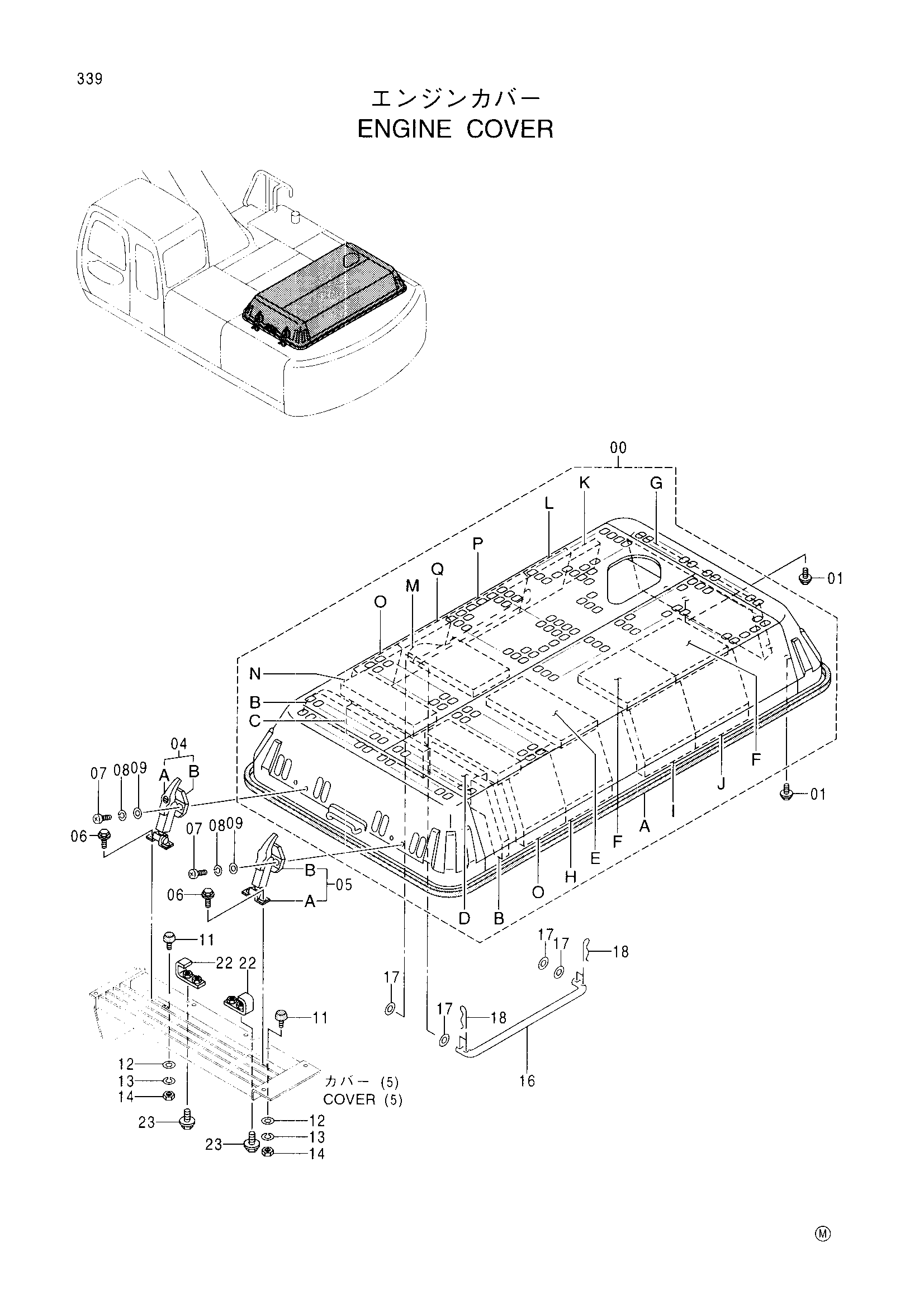

Заводская схема «Крышка двигателя» для HITACHI EX300LC-5M. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5005523 | Крышка двигатель | 1 |
| 00A | 4387043 | Резиновая прокладка | 1 |
| 00B | 4389747 | Резиновая прокладка | 2 |
| 00C | 4389699 | Резиновая прокладка | 1 |
| 00D | 4389698 | Резиновая прокладка | 1 |
| 00E | 4392864 | Стекловата | 1 |
| 00F | 4392863 | Стекловата | 2 |
| 00G | 4298085 | Стекловата | 1 |
| 00H | 4392861 | Стекловата | 1 |
| 00I | 4392860 | Стекловата | 1 |
| 00J | 4392862 | Стекловата | 1 |
| 00K | 4298091 | Стекловата | 1 |
| 00L | 4392859 | Стекловата | 1 |
| 00M | 4394068 | Резиновая прокладка | 1 |
| 00N | 4394069 | Резиновая прокладка | 2 |
| 00O | 4394066 | Резиновая прокладка | 2 |
| 00P | 4394067 | Резиновая прокладка | 1 |
| 00Q | 4399896 | Резиновая прокладка | 1 |
| 01 | J021030 | Болт с шайбой | 4 |
| 04 | 4377519 | Защёлка | 1 |
| 04A | 3077612 | Защёлка | 1 |
| 04B | 3077611 | Анкхор | 1 |
| 05 | 4377569 | Защёлка | 1 |
| 05A | 3077613 | Защёлка | 1 |
| 05B | 3077611 | Анкхор | 1 |
| 06 | J010820 | Болт с шайбой | 4 |
| 07 | M430825 | Винт | 4 |
| 08 | A590908 | Пружинная шайба | 4 |
| 09 | A590108 | Плоская шайба | 4 |
| 11 | 4294508 | Ограничитель | 2 |
| 12 | A590110 | Плоская шайба | 2 |
| 13 | A590910 | Пружинная шайба | 2 |
| 14 | J950010 | Гайка | 2 |
| 16 | 4278783 | Стойка | 1 |
| 17 | A590116 | Плоская шайба | 4 |
| 18 | 4022701 | Стопорный палец | 4 |
| 22 | 9749842 | Кронштейн | 2 |
| 23 | J021030 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300LC-5M и серийный номер машины. Это снижает риск заказа детали другого исполнения.
