H стрела <выбор> — HITACHI EX300-5HHE

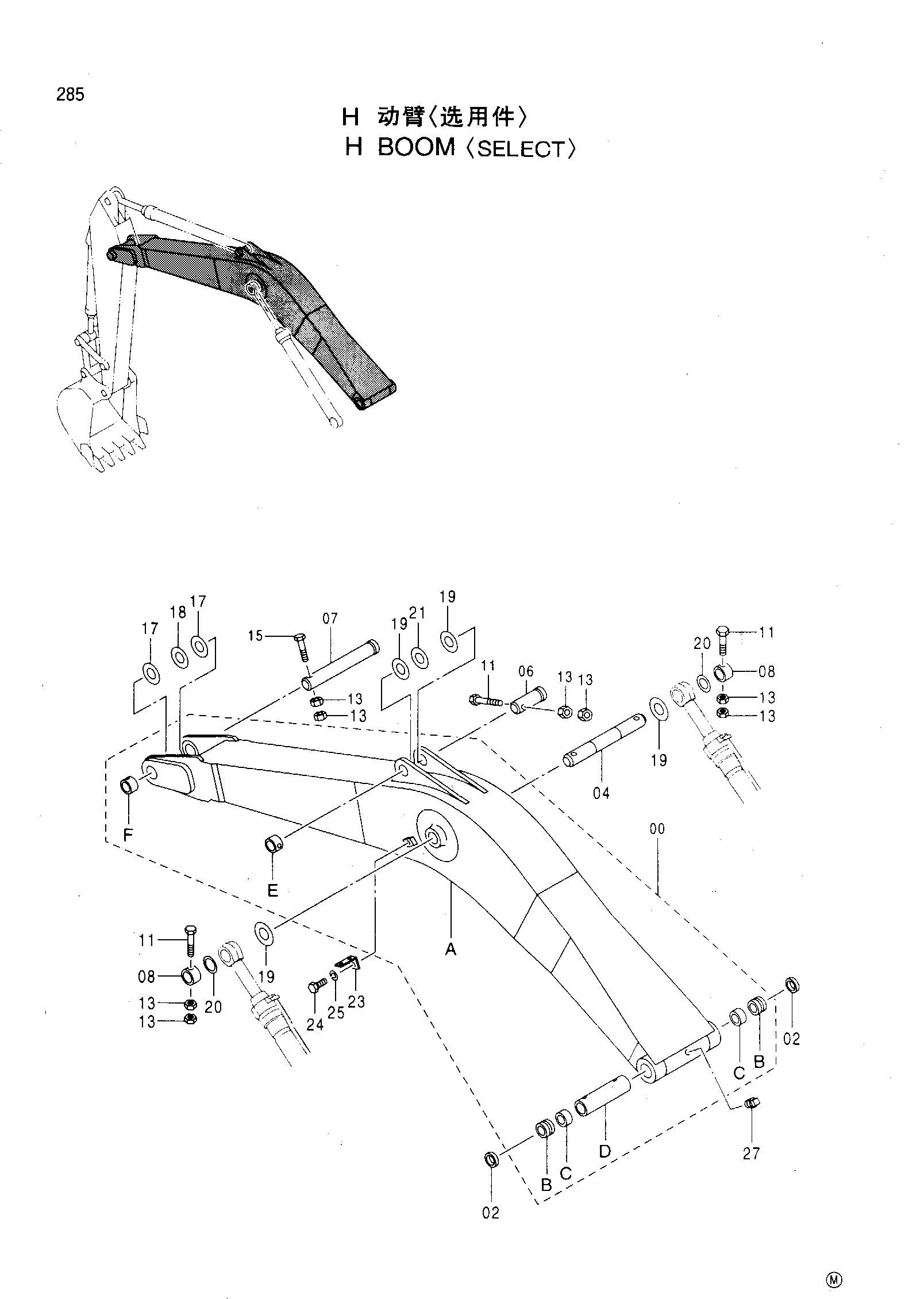

Заводская схема «H стрела <выбор>» для HITACHI EX300-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7033625 | Стрела в сборе | 1 |
| 00A | 5005633 | Стрела | 1 |
| 00B | 4381854 | Втулка | 2 |
| 00C | 4381855 | Втулка | 2 |
| 00D | 4382145 | Проставка | 1 |
| 00E | 4205110 | Ограничитель | 1 |
| 00F | 4392680 | Ограничитель | 1 |
| 02 | 4085479 | Пылезащитное уплотнение | 2 |
| 04 | 3079491 | Палец | 1 |
| 06 | 3079492 | Палец | 1 |
| 07 | 3055663 | Палец | 1 |
| 08 | 4205110 | Ограничитель | 2 |
| 11 | M222005 | Болт | 3 |
| 13 | J951020 | Гайка | 8 |
| 15 | M222006 | Болт | 1 |
| 17 | 4373798 | Упорная пластина 1.0 | 2 |
| 18 | 4373799 | Упорная пластина 2.0 | 1 |
| 19 | 4387440 | Упорная пластина 1.0 | 4 |
| 20 | 4387444 | Упорная пластина | 2 |
| 21 | 4387443 | Упорная пластина 2.0 | 1 |
| 23 | 4224631 | Кронштейн | 1 |
| 24 | J901425 | Болт | 1 |
| 25 | A590914 | Пружинная шайба | 1 |
| 27 | 94-2023 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
