Гидробак — HITACHI EX300-5HHE

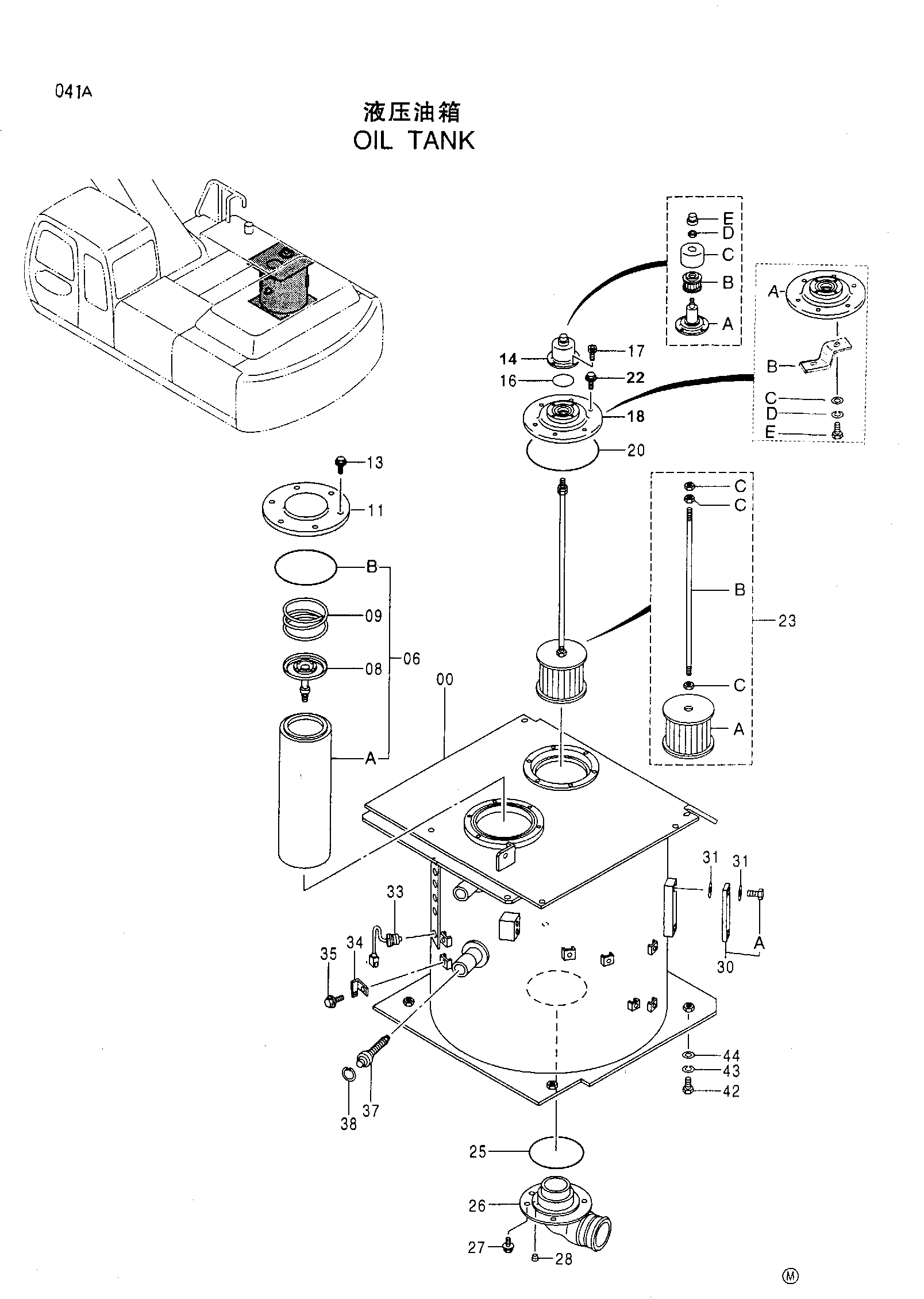

Заводская схема «Гидробак» для HITACHI EX300-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9176942 | Гидробак | 1 |
| 06 | 4325820 | Фильтрующий элемент | 1 |
| 06A | 4292789 | Фильтрующий элемент | 1 |
| 06B | A810190 | Уплотнительное кольцо | 1 |
| 08 | 4180414 | Клапан | 1 |
| 09 | 4226549 | Пружина | 1 |
| 11 | 4204057 | Крышка | 1 |
| 13 | J011018 | Болт с шайбой | 6 |
| 14 | 4434017 | Сапун | 1 |
| 14A | 4437833 | Корпус | 1 |
| 14B | 4437838 | Элемент | 1 |
| 14C | 4437837 | Крышка | 1 |
| 14D | 4471825 | Гайка | 1 |
| 14E | 4437836 | Колпачок | 1 |
| 16 | A810060 | Уплотнительное кольцо | 1 |
| 17 | J780616 | Болт с внутренним шестигранником | 4 |
| 18 | 9184556 | Крышка | 1 |
| 18A | 1025093 | Крышка | 1 |
| 18B | 4408661 | Кронштейн | 1 |
| 18C | 4350623 | Болт | 1 |
| 18D | 4225466 | Пружинная шайба | 1 |
| 18E | 4225472 | Плоская шайба | 1 |
| 20 | A810160 | Уплотнительное кольцо | 1 |
| 22 | J021025 | Болт с шайбой | 6 |
| 23 | 4385915 | Всасывающий фильтр | 1 |
| 23A | 4210224 | Сетчатый фильтр | 1 |
| 23B | 4404517 | Шток | 1 |
| 23C | J950010 | Гайка | 3 |
| 25 | A810160 | Уплотнительное кольцо | 1 |
| 26 | 9176940 | Всасывающая трубка | 1 |
| 27 | J011030 | Болт с шайбой | 6 |
| 28 | 94-2011 | Пробка | 1 |
| 30 | 8053499 | Указатель уровня | 1 |
| 30A | 4100967 | Болт | 2 |
| 31 | 449558 | Уплотнительная шайба | 4 |
| 33 | 4259787 | Выключатель уровень | 1 |
| 34 | 4257159 | Кронштейн | 1 |
| 35 | J011016 | Болт с шайбой | 1 |
| 37 | 4387143 | Клапан | 1 |
| 38 | 991718 | Стопорное кольцо | 1 |
| 42 | J901850 | Болт | 4 |
| 43 | J257218 | Пружинная шайба | 4 |
| 44 | J222018 | Шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
