OKD общий трубопроводы (гидромолот и гидроножницы) <выбор> — HITACHI EX300-5HHE

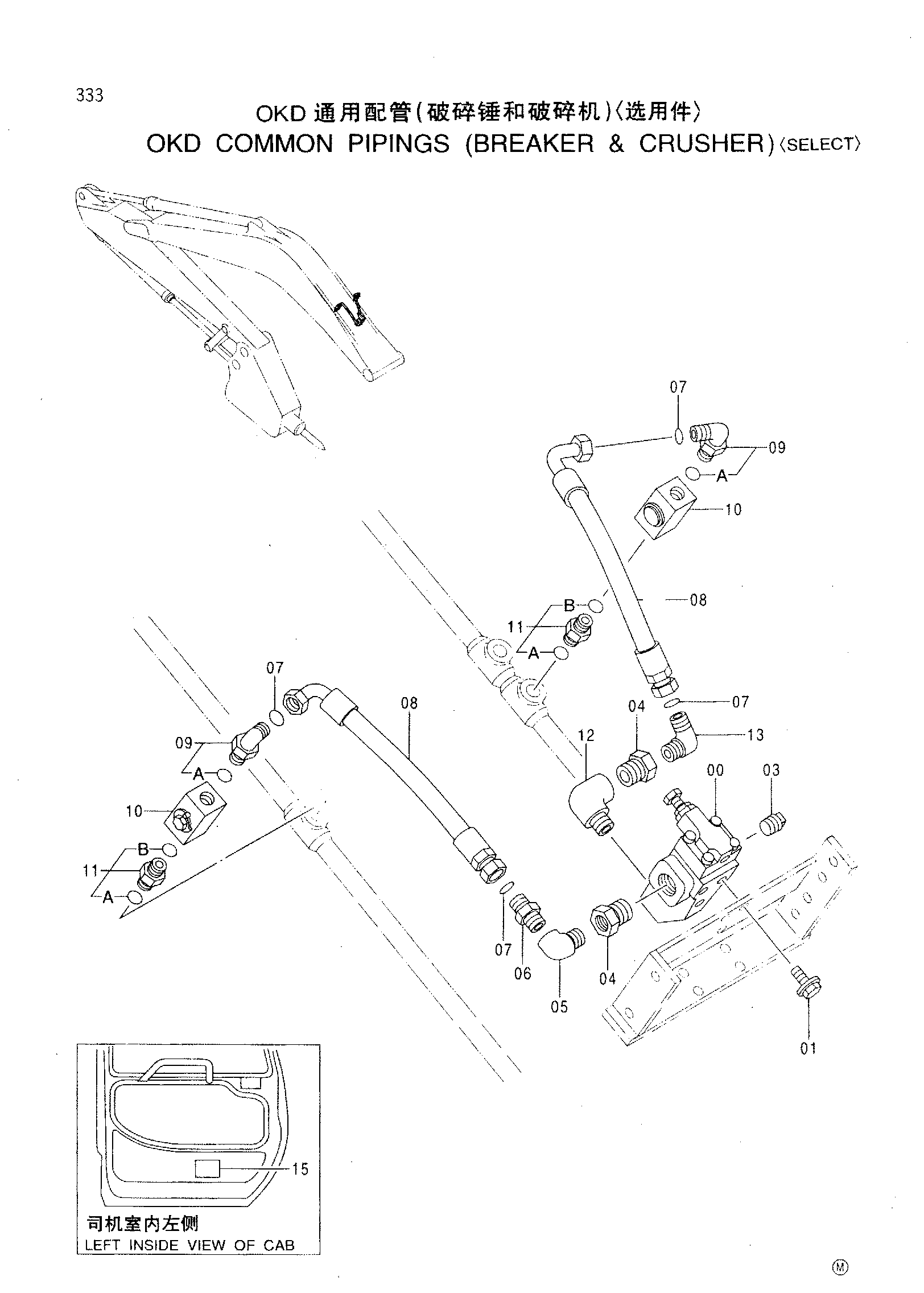

Заводская схема «OKD общий трубопроводы (гидромолот и гидроножницы) <выбор>» для HITACHI EX300-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4216292 | Предохранительный клапан | 1 |
| 01 | J011025 | Болт с шайбой | 3 |
| 03 | 94-2027 | Пробка | 1 |
| 04 | 94-1605 | Переходник | 2 |
| 05 | 94-0634 | Угловой штуцер | 1 |
| 06 | 4208659 | Адаптер | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 4 |
| 08 | 4395171 | Шланг | 2 |
| 09 | 4198799 | Угловой штуцер | 2 |
| 09A | 4506429 | Уплотнительное кольцо | 1 |
| 10 | 4287720 | Запорный клапан | 2 |
| 11 | 4291797 | Адаптер | 2 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 11B | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 94-0635 | Угловой штуцер | 1 |
| 13 | 4281216 | Угловой штуцер | 1 |
| 15 | 4301979 | Информационная табличка (английский) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
