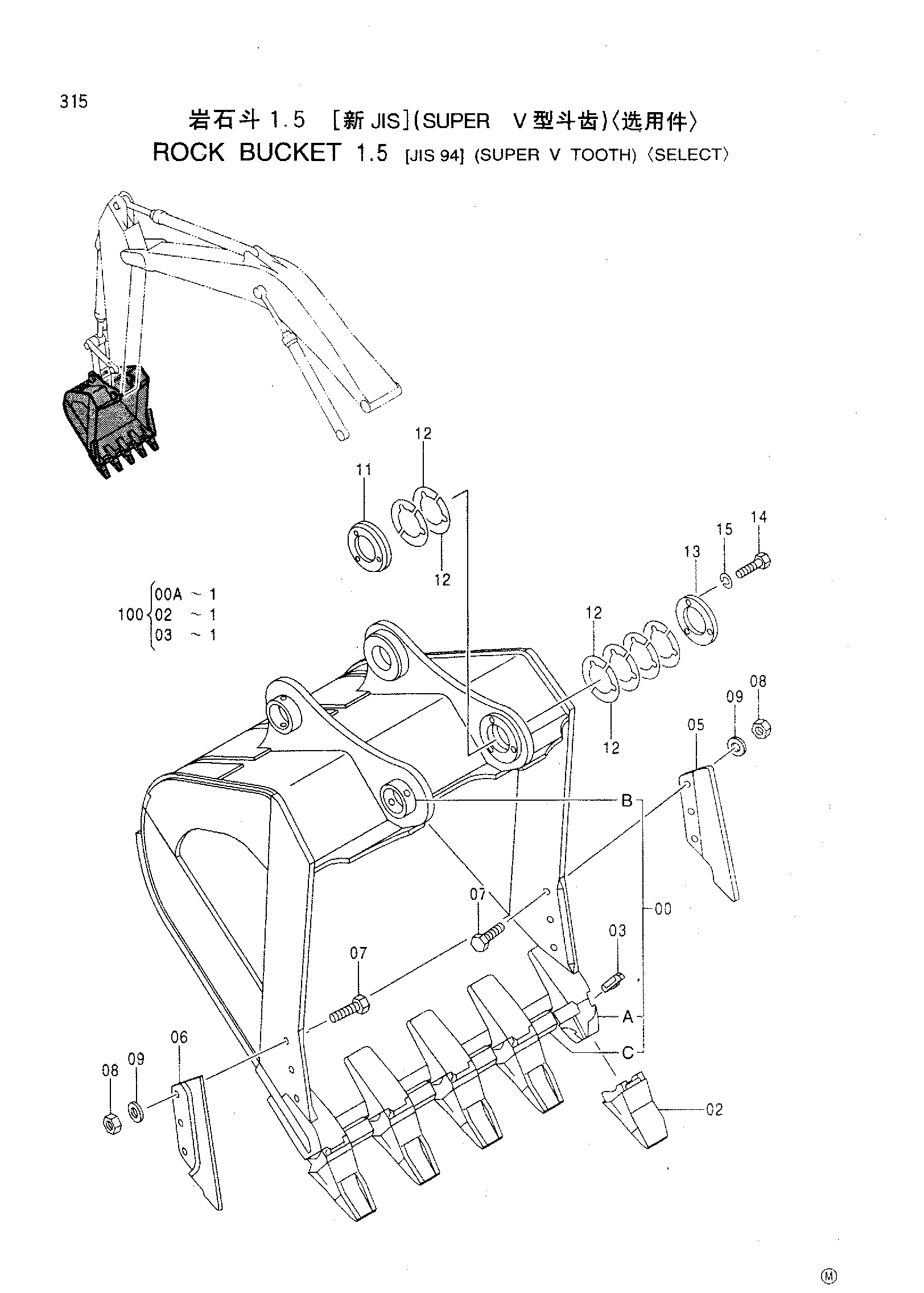

Скальный ковш 1.5 [JIS94] (сверхдлинный V зуб) <выбор> — HITACHI EX300-5HHE
Заводская схема «Скальный ковш 1.5 [JIS94] (сверхдлинный V зуб) <выбор>» для HITACHI EX300-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Скальный ковш 1.5 [JIS94] (сверхдлинный V зуб) <выбор> HITACHI EX300-5HHE](/catalog-drawings/99/99fe0ac3-899c-440b-bbd5-8752d420596c.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9171568 | Ковш в сборе | 1 | |
| 00 | 8072770 | Ковш | 1 |
| 00A | 4383462 | Адаптер зуба | 5 |
| 00B | 4143531 | Ограничитель | 2 |
| 00C | 4257065 | Кожух | 4 |
| 02 | 4400253 | Коронка зуба | 5 |
| 03 | 4383465 | Палец | 5 |
| 05 | 4286933 | Кожух | 1 |
| 06 | 4286934 | Кожух | 1 |
| 07 | J932775 | Болт | 6 |
| 08 | J951027 | Гайка | 6 |
| 09 | 4085857 | Шайба | 6 |
| 11 | 4277928 | Бобышка | 1 |
| 12 | 4277930 | Регулировочная шайба | 12 |
| 13 | 4277929 | Пластина | 1 |
| 14 | J901495 | Болт | 3 |
| 15 | A590914 | Пружинная шайба | 3 |
| 100 | 9174124 | Комплект наконечник | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
