Основной трубопроводы (1) — HITACHI EX300-5HHE

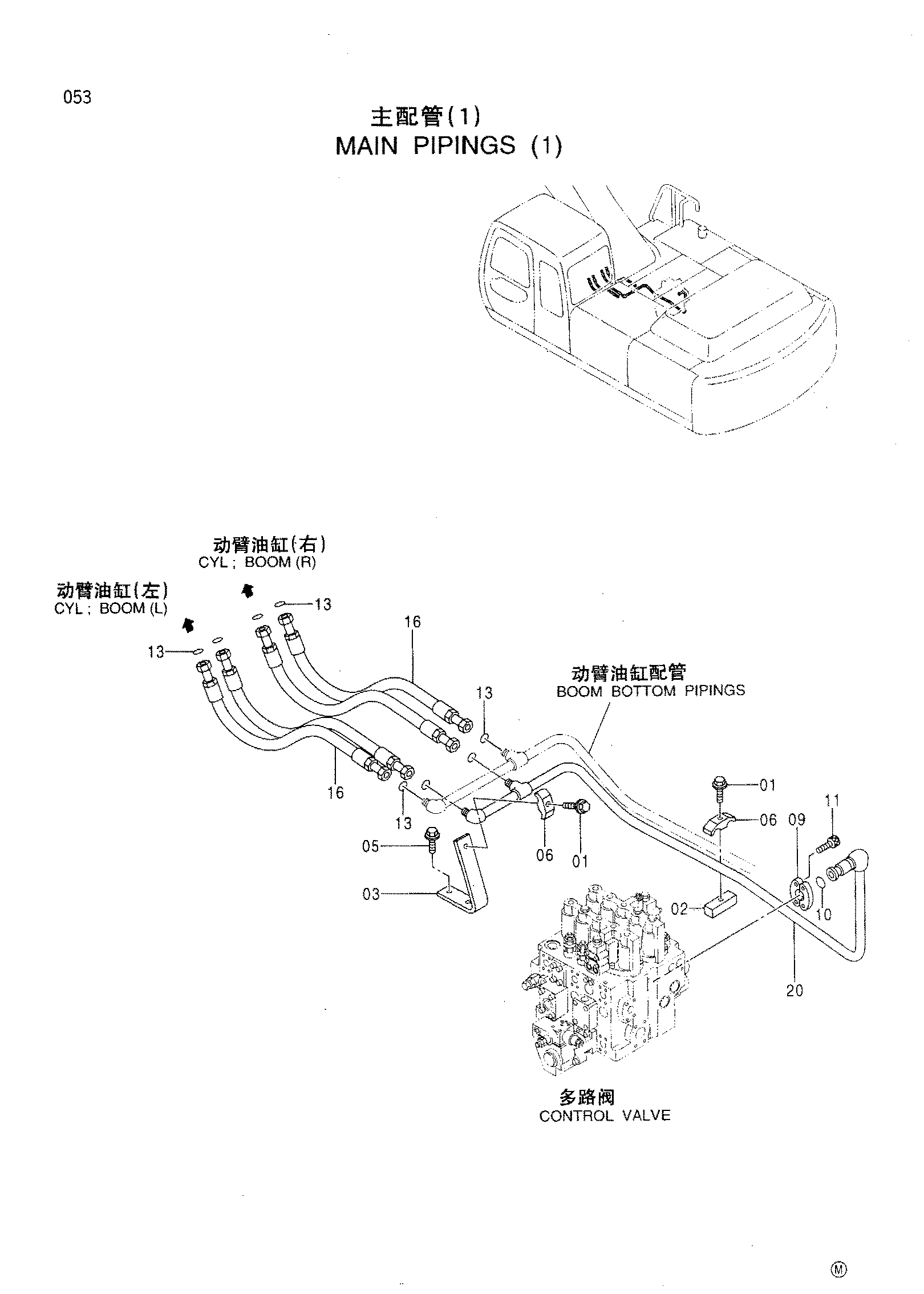

Заводская схема «Основной трубопроводы (1)» для HITACHI EX300-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J011270	Болт с шайбой	2
02	4209157	Седло винта	1
03	4206060	Опора	1
05	J011230	Болт с шайбой	2
06	4189860	Хомут трубки	2
09	986910	Разъёмный фланец	2
10	971489	Уплотнительное кольцо	1
11	J781030	Болт с внутренним шестигранником	4
13	4187328	Уплотнительное кольцо	8
16	4345675	Шланг	4
20	9176761	Трубка	1

Для точного подбора сообщите каталожный номер, модель HITACHI EX300-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
