Пилотный трубопроводы (5-3) — HITACHI EX300-5HHE

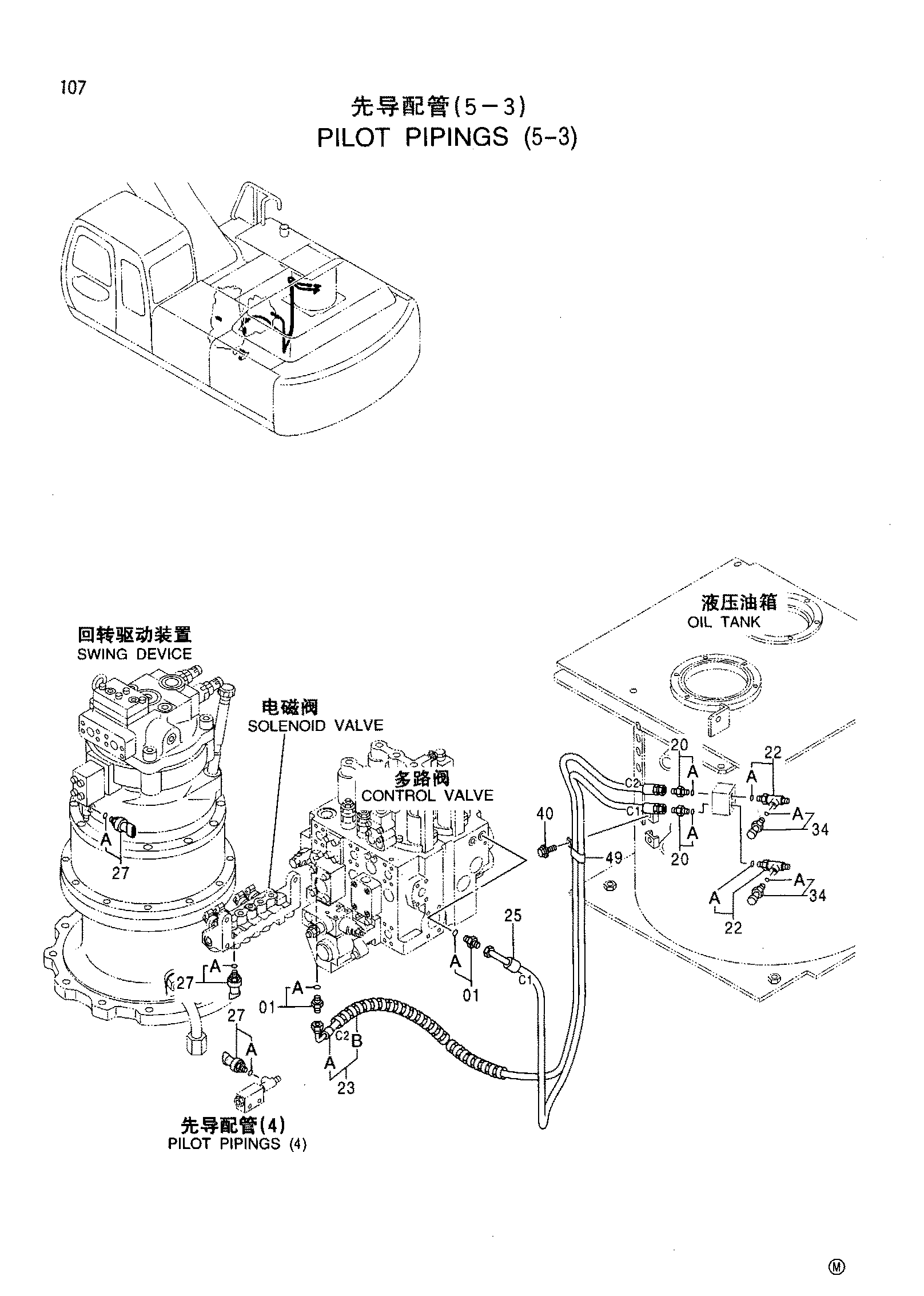

Заводская схема «Пилотный трубопроводы (5-3)» для HITACHI EX300-5HHE. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4200465 | Адаптер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 20 | 4255792 | Адаптер | 2 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4364784 | Тройник | 2 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 9164171 | Шланг в сборе | 1 |
| 23A | 4390998 | Шланг (C2) | 1 |
| 23B | 4327293 | Защитный кожух | 1 |
| 25 | 4404388 | Шланг (C1) | 1 |
| 27 | 4353686 | Выключатель | 3 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 34 | 4332040 | Датчик давления | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 40 | J011020 | Болт с шайбой | 1 |
| 49 | 4190292 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-5HHE и серийный номер машины. Это снижает риск заказа детали другого исполнения.
