Гидромотор трубопроводы (3) — HITACHI EX300-5

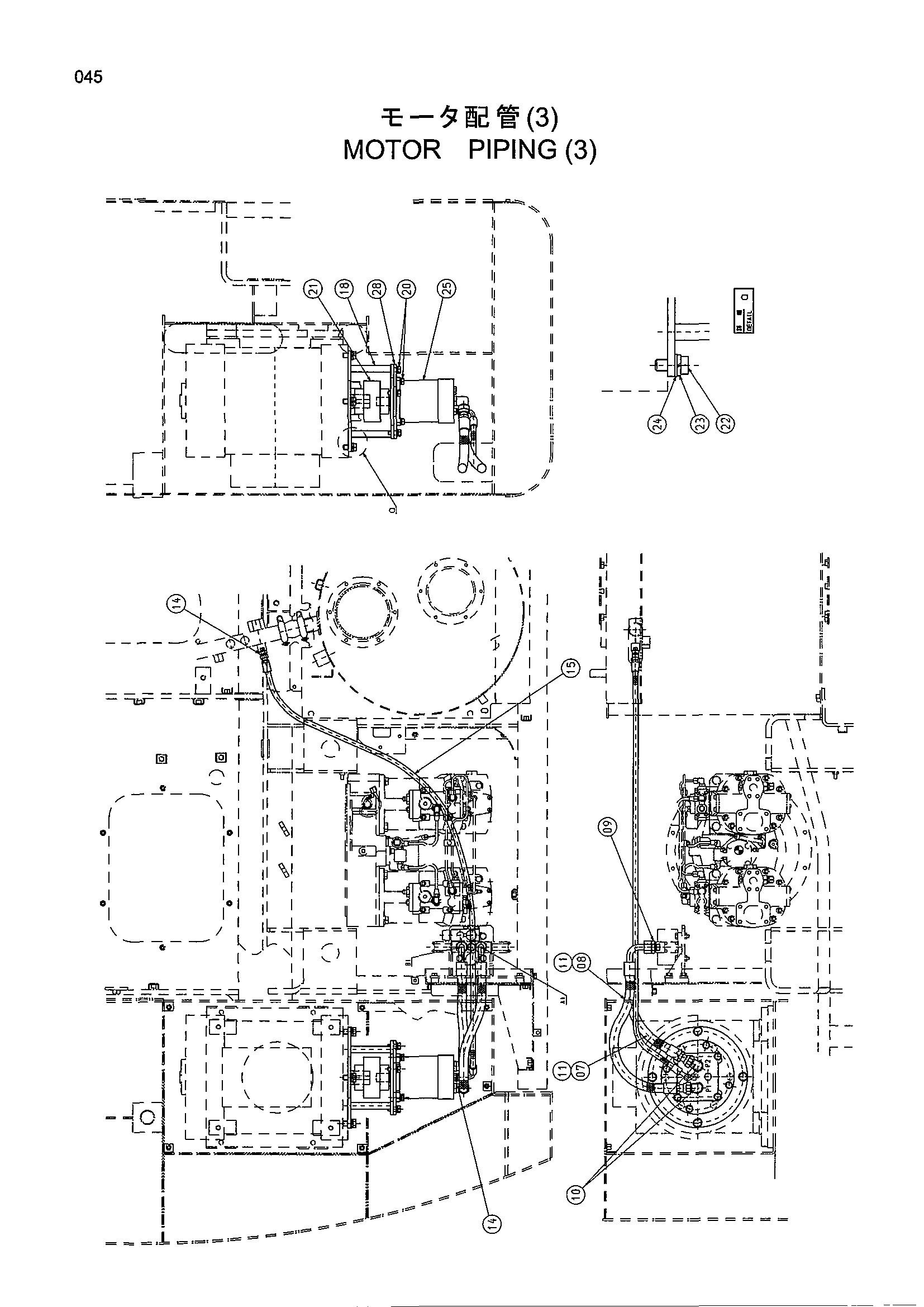

Заводская схема «Гидромотор трубопроводы (3)» для HITACHI EX300-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 4221242 | Шланг | 1 |
| 08 | 4221243 | Шланг | 1 |
| 09 | 4197530 | Адаптер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4157562 | Угловой штуцер | 2 |
| 10A | 4506424 | Уплотнительное кольцо | 1 |
| 11 | 4187308 | Уплотнительное кольцо | 4 |
| 14 | 4200466 | Адаптер | 2 |
| 14A | 4509180 | Уплотнительное кольцо | 1 |
| 15 | 4293934 | Шланг | 1 |
| 18 | 7035700 | Кронштейн | 1 |
| 20 | J021235 | Болт с шайбой | 8 |
| 21 | 4411552 | Быстросъёмное устройство | 1 |
| 22 | J901635 | Болт | 4 |
| 23 | A590916 | Пружинная шайба | 4 |
| 24 | A590116 | Плоская шайба | 4 |
| 25 | 4353122 | Гидромотор | 1 |
| 28 | 3077321 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
