Подъём магнит — HITACHI EX300-5

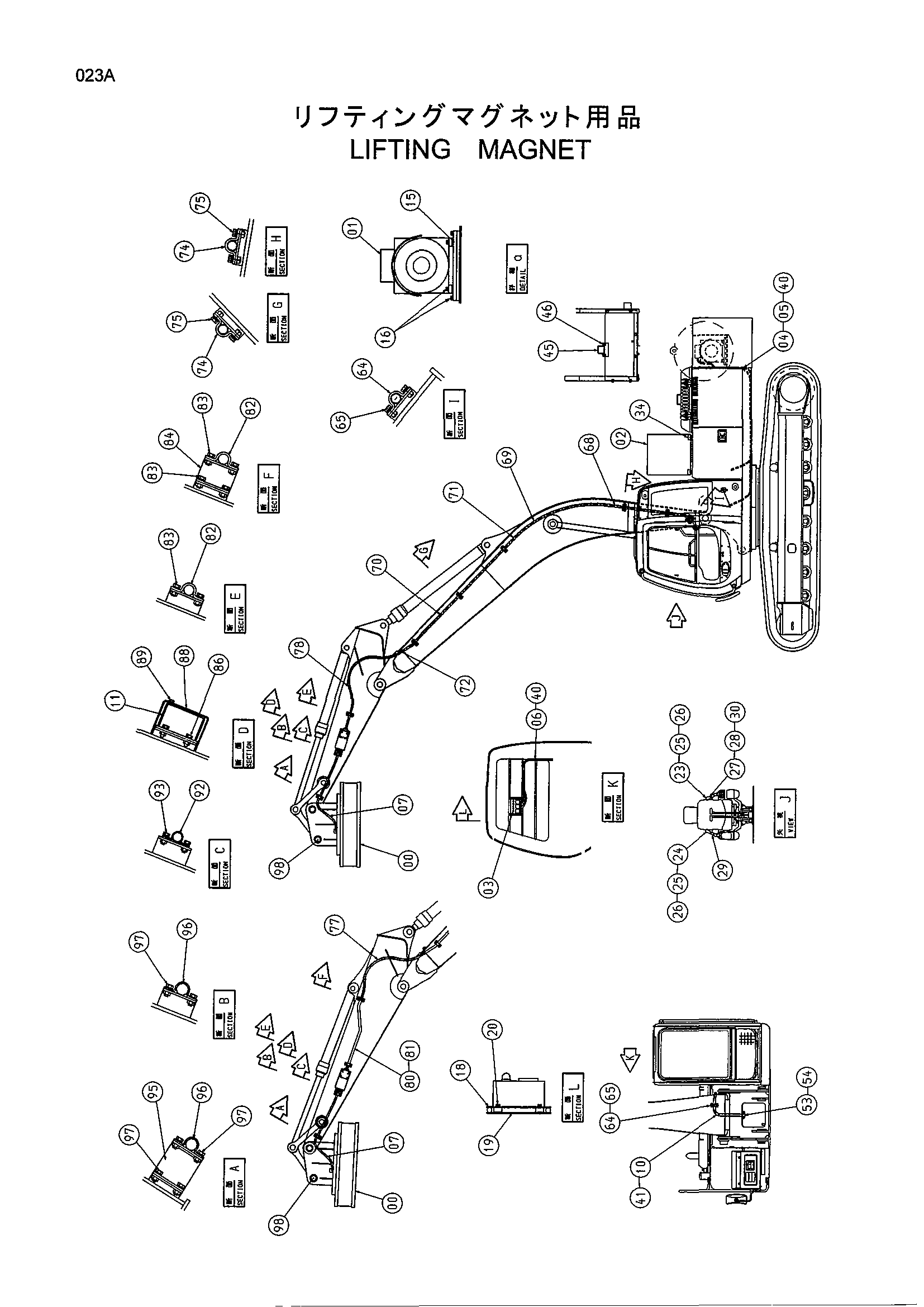

Заводская схема «Подъём магнит» для HITACHI EX300-5. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4308193 | Магнит подъём | 1 |
| 00 | 4300146 | Магнит подъём | 1 |
| 00 | 4306133 | Магнит подъём | 1 |
| 00 | 4454640 | Магнит подъём | 1 |
| 00 | 4300145 | Магнит подъём | 1 |
| 00 | 4241517 | Магнит подъём | 1 |
| 01-0 | 4418136 | Електрик-парт | 1 |
| 01-0 | 4374834 | Електрик-парт | 1 |
| 01 | 4460934 | Генератор | 1 |
| 01 | 4461569 | Генератор | 1 |
| 02 | 4461572 | Панель управление | 1 |
| 02 | 4461570 | Панель управление | 1 |
| 03 | 4461566 | Метер-боард | 1 |
| 03 | 4461563 | Метер-боард | 1 |
| 04 | 4459324 | Трос | 1 |
| 05 | 4459325 | Трос | 1 |
| 06 | 4459315 | Трос | 1 |
| 07 | 4459296 | Трос кабтйре | 1 |
| 10 | 4257019 | Трос кабтйре | 1 |
| 11 | 4245297 | Разъём | 1 |
| 15 | 8073325 | Кронштейн | 1 |
| 15 | 8075995 | Кронштейн | 1 |
| 16 | J021245 | Болт с шайбой | 8 |
| 18 | 9729507 | Кронштейн | 2 |
| 19 | 4216885 | Пластина | 2 |
| 20 | J020625 | Болт с шайбой | 4 |
| 23 | 2044610 | Рукоятка | 1 |
| 24 | 2044611 | Рукоятка | 1 |
| 25 | 8054070 | Рычаг | 2 |
| 26 | 487081 | Резиновая втулка | 2 |
| 27 | 487086 | Выключатель пусхбут. | 1 |
| 28 | 9739211 | Кронштейн | 1 |
| 29 | 4298642 | Бобышка | 1 |
| 30 | 4300351 | Ленточный зажим | 2 |
| 34 | J011035 | Болт с шайбой | 4 |
| 40 | 4098827 | Защита шланга | 6 |
| 41 | 4072964 | Защита шланга | 1 |
| 45 | 4301218 | Хомут | 1 |
| 46 | J011025 | Болт с шайбой | 2 |
| 53 | 4035463 | Хомут трубки | 1 |
| 54 | J011220 | Болт с шайбой | 2 |
| 64 | 4035463 | Хомут трубки | 2 |
| 65 | J011230 | Болт с шайбой | 4 |
| 68 | 4299810 | Трубка | 1 |
| 69 | 4299811 | Трубка | 1 |
| 70 | 4299812 | Трубка | 1 |
| 71 | 4198016 | Муфта | 2 |
| 72 | 4921052 | Втулка | 2 |
| 74 | 4035463 | Хомут трубки | 6 |
| 75 | J011230 | Болт с шайбой | 12 |
| 77 | 4061885 | Защитный кожух | 1 |
| 78 | 4299419 | Защита шланга | 1 |
| 80 | 4299813 | Трубка | 1 |
| 81 | 4921052 | Втулка | 2 |
| 82 | 4035463 | Хомут трубки | 2 |
| 83 | J011230 | Болт с шайбой | 4 |
| 84 | 9739314 | Кронштейн | 1 |
| 86 | J011030 | Болт с шайбой | 2 |
| 88 | 9739326 | Крышка | 1 |
| 89 | J010820 | Болт с шайбой | 4 |
| 92 | 4080275 | Хомут трубки | 1 |
| 93 | J011030 | Болт с шайбой | 2 |
| 95 | 9729510 | Кронштейн | 1 |
| 96 | 4035463 | Хомут трубки | 2 |
| 97 | J011230 | Болт с шайбой | 6 |
| 98 | 4089028 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX300-5 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
